Productdetails:
|
| Drukhysterese (5) (kPa 0 tot 50): | ±0.1 — %VFSS | Temperatuurhysterese (5) (- 40°C aan +125°C): | ±0.5 — %VFSS |
|---|---|---|---|
| Temperatuureffect op Hoogtepunt - schaalspanwijdte (5): | TCVFSS -1,0 - 1.0% VFSS | Temperatuureffect op Compensatie (5): | TCVoff -1,0 - 1,0 mV |
| Inputimpedantie: | Zin 1000 - 2500 Ω | Outputimpedantie: | Zout 1400 - 3000 Ω |
| Reactietijd (6) (10% aan 90%): | RT — 1.0 — Mej. | ||
| Markeren: | Kalibratiefunctie Druksensor |
||
Productomschrijving:

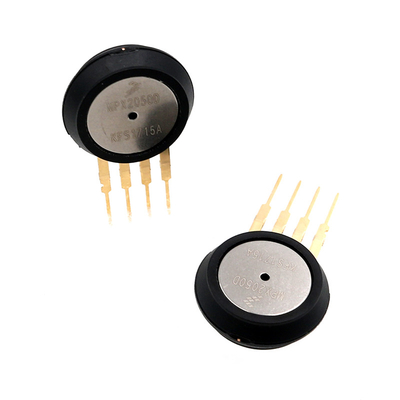

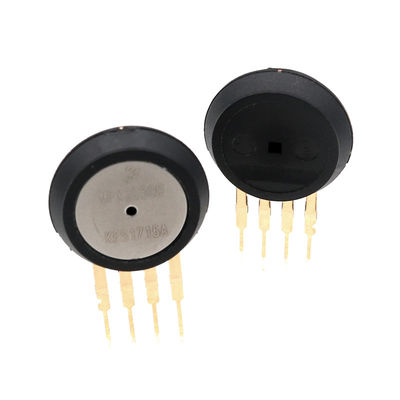

Van de kpa (0-7.25PSi) Ingebouwde Temperatuur van MPX2050D de Compensatie 0-50 en van de Kaliberbepalingsfunctie Druksensor
Eigenschappen:
De MPX2050-reeksapparaten zijn sensoren van de silicium piezoresistive druk
het verstrekken van een hoogst nauwkeurige en lineaire voltageoutput, direct evenredig aan
toegepaste druk. De sensor is een enig, monolithisch siliciumdiafragma met
spanningsmaat en een thin-film weerstandsnetwerk geïntegreerde op-spaander. De spaander is laser
in orde gemaakt voor nauwkeurige spanwijdte en gecompenseerde kaliberbepaling en temperatuurcompensatie.
• Temperatuur over 0°C aan +85°C wordt gecompenseerd die
• De unieke Spanning van de Siliciumscheerbeurt - spanningsmaat
• Makkelijk te gebruiken Chip Carrier Package Options
• Ratiometric om Voltage te leveren
• Verschil en Maatopties
• ±0.25% Lineariteit
Voltageoutput tegenover Toegepaste Differentiële Druk
De differentiële voltageoutput van de sensor is direct
evenredig aan de differentiële toegepaste druk.
Het outputvoltage van de verschil of maatsensor
verhogingen met toenemende druk op de druk wordt toegepast die
kant (P1) met betrekking tot de vacuümkant (P2). Op dezelfde manier output
de voltageverhogingen als stijgend vacuüm wordt toegepast op
vacuümkant (P2) met betrekking tot de drukkant (P1).
Specificaties:
| Differentiële Drukwaaier (1) | KNAL 0 — kPa 50 |
| Leveringsvoltage (2) | VERSUS — 10 16 Vdc |
| Leveringsstroom | Io — 6.0 — mAdc |
| Volledig - schaalspanwijdte (3) | VFSS 38,5 40 41,5 mV |
| Compensatie (4) | Voff -1,0 — 1.0 mV |
| Gevoeligheid | 0,8 — mV/kPa |
| Lineariteit | -0.25 — 0.25% VFSS |
