Productdetails:
|
| Supply voltage (Vsupply): | -0.3-6.0 Vdc | Voltage op om het even welke speld: | -0,3 -V-toevoer + 0,3 V |
|---|---|---|---|
| Digital interface clock frequency: | 100 50 -400 800 kHz | Bergingstemperatuur: | -40 [-40]- 85 [185] °C [°F] |
| Markeren: | ABPDANN010BGAA5 Druksensor,Druksensor voor installatie op het bord,10 bar basisdruksensor |
||
Productbeschrijving:

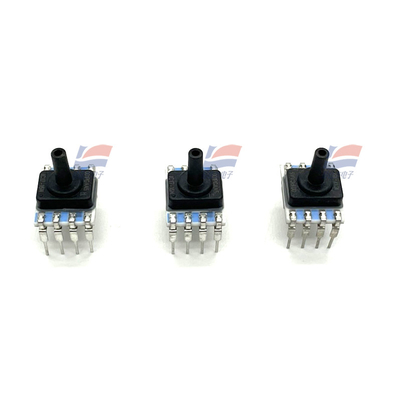

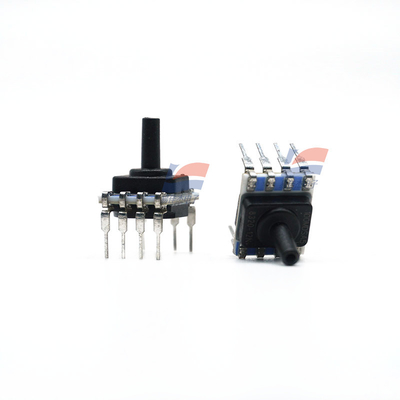

ABPDANN010BGAA5 Multi-scenario-toepassing Basic type Board Installatie Druksensor is 10 bar
Kenmerken:
• Maatstaven en differentialen
druk
• Totaal foutbereik (zie figuur 1): ±1,5 % FSS
• Liquid media optie:
natte werking op apparaten met twee poorten
• Toonaangevende langetermijnstabiliteit:
±0,25 % FSS
• Toonaangevende nauwkeurigheid: ± 0,25 % FSS
BFSL
• Breed drukbereik: 60 mbar tot 10 bar
6 kPa tot 1 MPa 1 psi tot 150 psi
• Zo klein als 8 mm x 7 mm
• Hoge barstdrukken (zie tabel 7)
• Gekalibreerd over een temperatuurbereik van 0°C
tot 50°C [32°F tot 122°F]
• Werkt met een enkele voedingsbron van
3,3 Vdc of 5,0 Vdc
• Uitgang: Ratiometrisch analoog of I2C- of
SPI-compatibele 12-bits digitale
• Energieverbruik: 2 uA typisch wanneer
gebruik maken van slaapmodus optie
• Voldoen aan IPC/JEDEC J-STD-020D.1
Vochtgevoeligheid niveau 1
Verplichtingen
• REACH- en RoHS-conform
• Opties: interne diagnostische functie,
vloeibare media, slaapstand, temperatuur
uitgang
FIGUUR 1. TOTAL ERROR BAND TABEL 1. ABSOLUTE MAXIMUM RATINGS1 CHARACTERISTIC MIN. MAX. UNIT Voedingsspanning (Vsupply) -0,3 6,0 Vdc Spanning op elke pin -0,3 Vsupply + 0.3 V clockfrequentie van de digitale interface: I2 C SPI 100 50 400 800 kHz ESD-gevoeligheid (mensenlichaammodel) 2 kV Bergingstemperatuur -40 [-40] 85 [185] °C [°F]loodloste soldeertemperatuur (DIP) piekreflowtemperatuur (leadless SMT), SMT) max. 4 s. bij 250°C [482°F] max. 15 s. bij 250°C [482°F] 1Absolute maxima zijn de extreme grenzen die het apparaat zonder beschadiging kan weerstaan.Omgevingsspecificaties CHARACTERISTISCHE PARAMETER Vochtigheid: alle externe oppervlakken interne oppervlakken van vloeibare media Optie (T, V, F, G) interne oppervlakken van droge gassen Optie (N, D) 0 %RH tot 95 %RH, niet-condenserend 0 %RH tot 100 %RH, condenserend 0 %RH tot 95 %RH,niet-condenserende Trilling 15 g, 10 Hz tot 2 kHz Schok 100 g, duur 6 ms Levensduur1 1 miljoen drukcycli minimum Soldeer terugstroom J-STD-020-D1 Vochtgevoeligheid Niveau 1 (onbeperkte houdbaarheid bij
Sspecificaties:
| Reactietijd | 1 - 0,46 ms |
| Totale foutband7 | ±1,5- ±1,5 % FSS8 |
| Precisiteit | ± 0,25 % FSS BFSL |
| Uitgangsresolutie | 12 bits |
