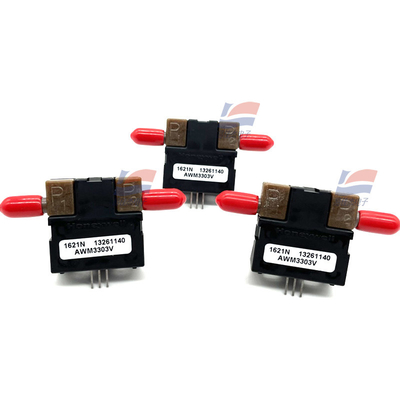

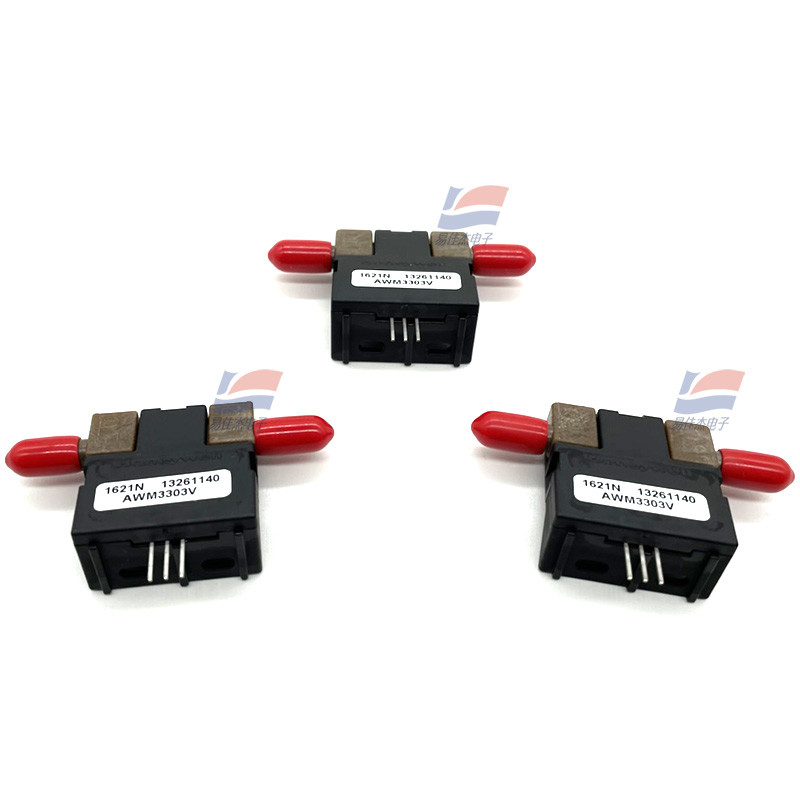

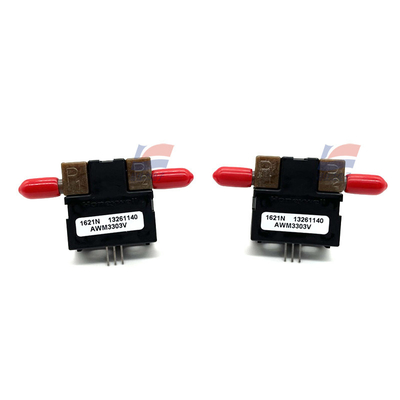

AMW3303V Gasmassa Luchtstroomsensor 3-pinnige verwarmingsbesturingscircuit

AMW3303V Gasmassa Luchtstroomsensor 3-pinnige verwarmingsbesturingscircuit

GESCHIEDENIS

* Laserafwerking voor verbeterde sensorverwisselbaarheid * Stroomgevoel tot 1,0 SLPM * Lage differentialdrukgevoel

Net als de AWM2000-serie worden de dubbele Wheatstone-bruggen gebruikt om de luchtstroom te meten.het kan worden gebruikt om de winst te verhogen en om spanningsverschillen in te voeren op de sensoruitgangHet schema in figuur 3 toont de versterkingscircuits van de sensor.de verwarmingsbesturingscircuit (zie figuur 1) en de voedingscircuit van de detectiebrug (zie figuur 2) zijn aan boord van het pakket

Gegevensblad:

Vermelding:
1De eerste opwarmtijd voor signaalconditioneerde circuits is maximaal 1 minuut.
2De uitgangsspanning is ratiometrisch ten opzichte van de toevoerspanning.
3Temperatuurverschuivingen bij het detecteren van differentialdruk zijn gerelateerd aan de verandering van de dichtheid van het gas in verhouding tot de temperatuur.
4. Uitgangsbelasting verbonden van VOUT naar GND (current sinking).
5Maximale toegestane snelheid van de stroomverandering om schade te voorkomen: 5,0 SLPM/1,0 sec.
* Op differentialdruksensoren moet een filter van 5 micron worden gebruikt.
