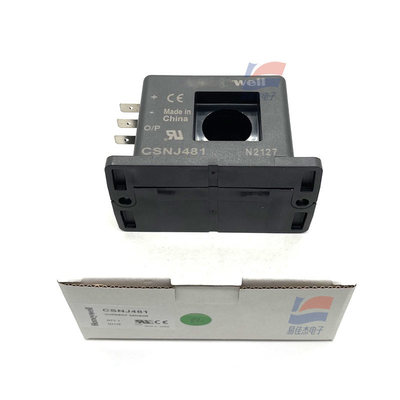

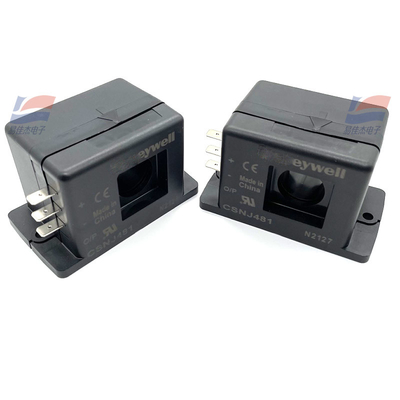

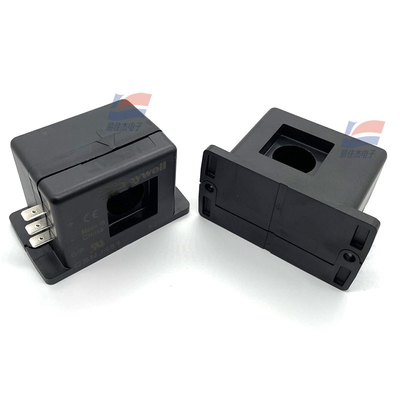

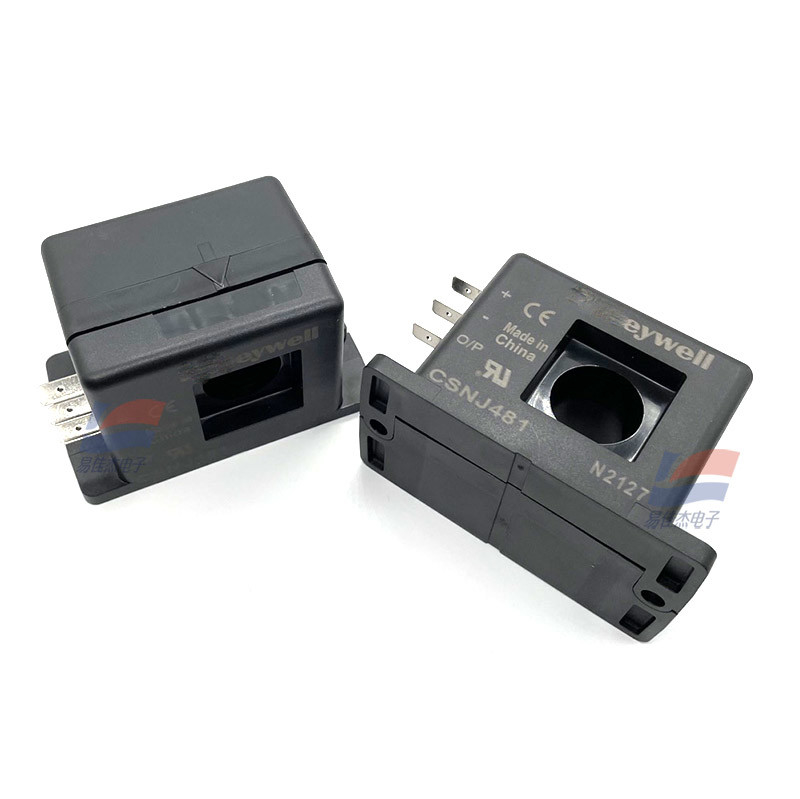

CSNJ481 100A Board Mount Current Sensors Impulse Board gemonteerde CSN -serie

CSNJ481 100A Board Mount Stroomsensoren Impulse Board Mounted CSN Serie

GESLOTEN LUS SENSOREN
Gesloten lus stroomsensoren meten AC, DC en impulsstromen over 0-25, 0-50, 0-100, 0-600 en 0-1200 Ampère bereiken. De CSN Serie is gebaseerd op de principes van het Hall-effect en de nulbalans of nul magnetische flux methode (feedback systeem). De magnetische flux in de sensor
kern wordt constant op nul gehouden. De hoeveelheid stroom die nodig is om de nul flux in evenwicht te brengen, is de maat voor de primaire stroom die door de geleider vloeit, vermenigvuldigd met de verhouding van de primaire tot de secundaire wikkelingen. Deze gesloten lus stroom is de uitgang van het apparaat en geeft op elk moment een beeld van de primaire stroom, verminderd met het aantal secundaire windingen. Deze stroom kan als een spanning worden uitgedrukt door deze door een weerstand te leiden.

EIGENSCHAPPEN
1 Stroomdetectie tot 1200 ampère
1 Meet AC, DC en impuls
stromen
1 Laagste kosten/prestatie verhouding
1 Snelle respons, geen overshoot
1 Hoge overbelastingscapaciteit
1 Hoog niveau van elektrische isolatie
tussen primaire en secundaire
circuits
1 Klein formaat en gewicht
