Productdetails:
|
| Drukhysterese (5) (kPa 0 tot 100): | ±0.1 — %VFSS | Temperatuurhysterese (5) (– 40°C aan +125°C): | ±0.5 — %VFSS |
|---|---|---|---|
| Temperatuureffect op Hoogtepunt - schaalspanwijdte (5): | TCVFSS – 1,0 — 1.0% VFSS | Temperatuureffect op Compensatie (5): | TCVoff – 1,0 — 1.0 mV |
| Inputimpedantie: | Zin 1000 — 2500 W | Outputimpedantie: | Zout 1400 — 3000 W |
| Markeren: | MPX2100A Druksensor,Compensatiedruksensor,14.5Psi-druksensor |
||
Productomschrijving:

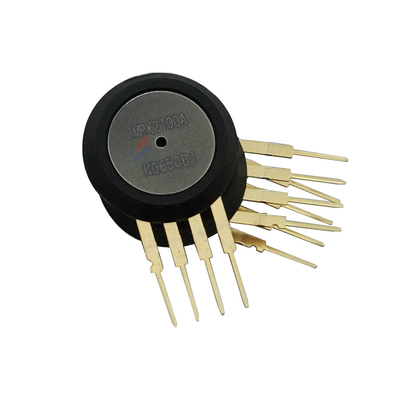

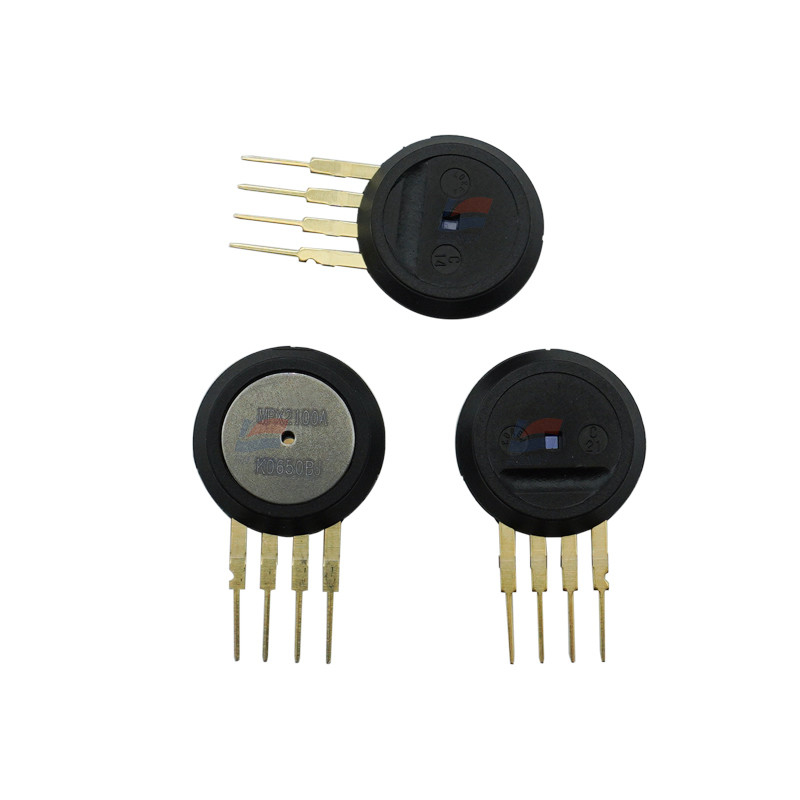

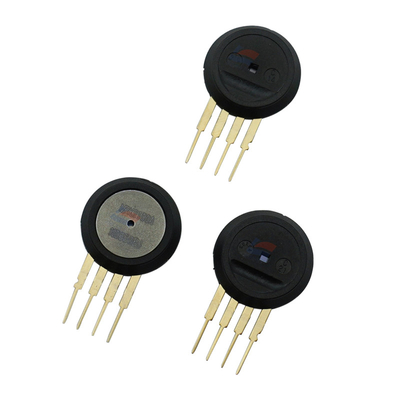

MPX2100A 0-100 Kpa (0-14.5Psi) met Compensatoire Druksensor
Eigenschappen:
Het MPX2100-reeksapparaat is sensoren die van een silicium piezoresistive druk a verstrekken
hoogst nauwkeurige en lineaire voltageoutput — direct evenredig aan de toegepaste druk.
De sensor is een enig, monolithisch siliciumdiafragma met de spanningsmaat en thin-film
weerstandsnetwerk geïntegreerde op-spaander. De spaander is laser voor nauwkeurige spanwijdte en compensatie in orde die wordt gemaakt die
kaliberbepaling en temperatuurcompensatie.
temperatuur over 0°C aan +85°C wordt gecompenseerd die
de unieke Spanning van de Siliciumscheerbeurt - spanningsmaat
makkelijk te gebruiken Chip Carrier Package Options
beschikbaar in Absolute, Differentiële en Maatconfiguraties
Ratiometric om Voltage te leveren
Lineariteit ±0.25% (MPX2100D)
Toepassingsvoorbeelden
pomp/Motorcontrolemechanismen
robotica
vlakke Indicatoren
medische Diagnostiek
drukomschakeling
barometers
hoogtemeters
Figuur 1 illustreert een blokdiagram van het interne schakelschema op zelfstandig
de spaander van de druksensor.
Specificaties:
| Overdruk (8) (P1 > P2) | Pmax 200 kPa |
| Uitbarstingsdruk (8) (P1 > P2) | Pburst 1000 kPa |
| Opslagtemperatuur | Tstg – 40 tot +125 °C |
| Werkende Temperatuur | Ta – 40 tot +125 °C |
| Drukwaaier (1) | KNAL 0 — kPa 100 |
| Leveringsvoltage (2) | VERSUS — 10 16 Vdc |
| Leveringsstroom | Io — 6.0 — mAdc |
| Volledig - schaalspanwijdte (3) MPX2100A, MPX2100D | VFSS 38,5 40 41,5 mV |
