Productdetails:
|
| Gevoeligheid: | V/P — 6.4 — mV/kPa | Reactietijd (7): | RT — 1.0 — Mej. |
|---|---|---|---|
| Output Bronstroom bij Hoogtepunt - schaaloutput: | IO+ — 0,1 — mAdc | Opwarmingstijd (8): | 20 — Mej. |
| Gewicht, Basiselement (Geval 867): | 4,0 gram | ||
| Markeren: | Signalversterkingsdruksensor,Hoge uitgangsdruk sensor |
||
Productomschrijving:

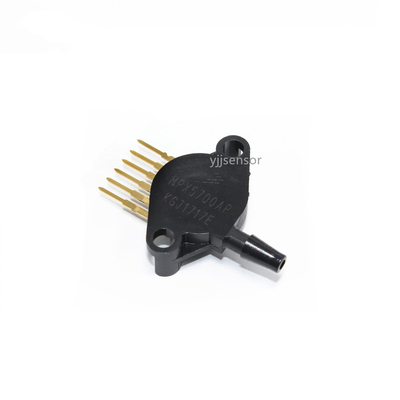

De Compensatie van de kpa (0-100 psi) Temperatuur van MPX5700AP 0-700 en de Druksensor van de Signaalversterking Geïntegreerde Hoge Output
Eigenschappen:
De MPX5700-reeks piezoresistive omvormer is een overzichts monolithisch silicium
druksensor voor een brede waaier van toepassingen wordt ontworpen die, maar in het bijzonder die
het aanwenden van microcontroller of een microprocessor met A/D-input. Dit patenteerde, enig
de elementenomvormer combineert geavanceerde micromachining technieken, thin-film metallisering,
en bipolaire verwerking om een nauwkeurig, op hoog niveau analoge outputsignaal te verstrekken dat
is evenredig aan de toegepaste druk.
2.5% maximumfout over 0° aan 85°C
Ideaal gezien Geschikt voor Microprocessor of microcontroller-Gebaseerde Systemen
Beschikbaar in Absolute, Differentiële en Maatconfiguraties
De gepatenteerde Spanning van de Siliciumscheerbeurt - spanningsmaat
Duurzaam Epoxyunibody-Element
Figuur 3 illustreert Differentieel/basisspaanderdrager meet
(Geval 867). Een fluorosiliconegel isoleert de matrijzenoppervlakte
en draadbanden van het milieu, terwijl toestaan
druksignaal dat aan het sensordiafragma moet worden overgebracht.
(Voor gebruik van MPX5700D in een hoge druk, cyclische toepassing,
raadpleeg de fabriek.)
Specificaties:
| 1) Maat de differentiële van de Drukwaaier (, Verschil: MPX5700D absoluut: MPX5700A | KNAL 0-15 — 700-700kPa |
| Leveringsvoltage (2) | VERSUS 4,75 5,0 5,25 Vdc |
| Leveringsstroom | Io – mAdc 7,0 10 |
|
3) Maat nul van de Drukcompensatie (, Verschil: (0 aan 85°C) Absoluut (0 aan 85°C) |
Voff 0,088 0,184 0,2 0,313 0,409 Vdc |
| Volledig - schaaloutput (4) (0 aan 85°C) | VFSO 4,587 4,7 4,813 Vdc |
| Volledig - schaalspanwijdte (5) (0 aan 85°C) | VFSS — 4.5 — Vdc |
| Nauwkeurigheid (6) (0 aan 85°C) | ± 2.5% VFSS |
