Productdetails:
|
| Maximumdruk (P1 - P2): | Pmax 400 kPa | Opslagtemperatuur: | Tstg – 40° aan +125° °C |
|---|---|---|---|
| Werkende temperatuur: | Ta – 40° aan +125° °C | Drukwaaier: | KNAL 15 — kPa 115 |
| Leveringsvoltage (1): | VERSUS 4,85 5,1 5,35 Vdc | ||
| Markeren: | Absolute druksensor voor auto's |
||
Productomschrijving:

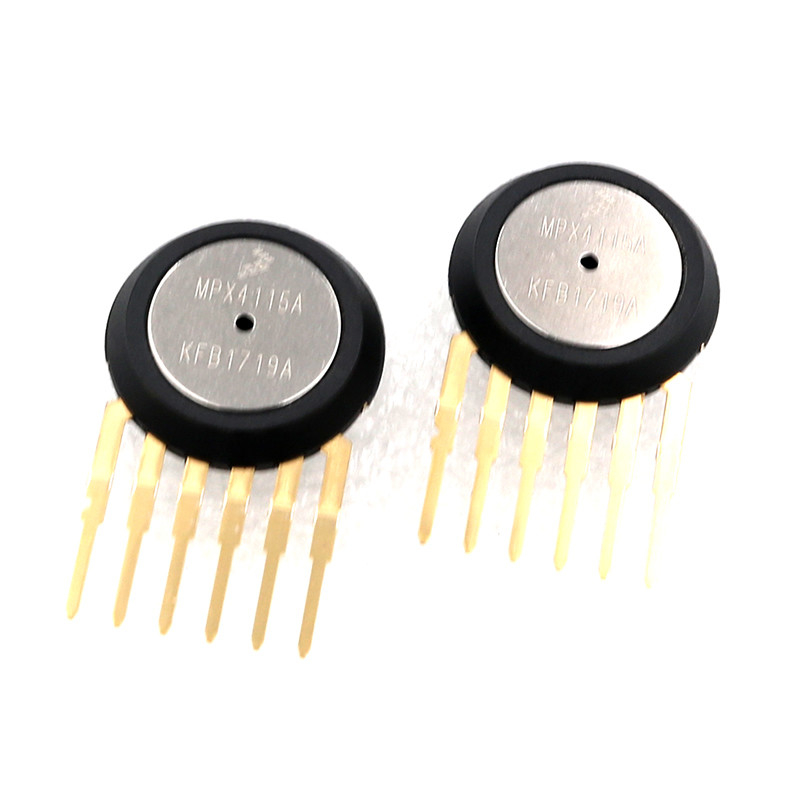

Automobiel Diverse de Absolute Druksensor van MPX4115A 0-105kpa
Eigenschappen:
De de reekssensor van MPX4115A/MPXA4115A van Motorola integreert op-spaander, bipolaire op ampère
schakelschema en dun de netwerken van de filmweerstand om een hoge outputsignaal en een temperatuur te verstrekken
compensatie. De kleine vormfactor en de hoge betrouwbaarheid van op-spaanderintegratie maken
Motorola-druksensor een logische en economische keus voor de systeemontwerper.
De MPX4115A/MPXA4115A-reeks piezoresistive omvormer is een overzicht,
monolithisch, geconditioneerd signaal, de sensor van de siliciumdruk. Deze sensor combineert geavanceerd
micromachining technieken, dunne filmmetallisering, en bipolaire halfgeleider die verwerken aan
verstrek een nauwkeurig, op hoog niveau analoge outputsignaal dat aan toegepaste druk evenredig is.
Figuur 1 toont een blokdiagram van het interne die schakelschema op een druk wordt geïntegreerd
sensorspaander.
1.5% maximumfout over 0° aan 85°C
Ideaal gezien geschikt voor Microprocessor of Microcontroller-
Gebaseerde Systemen
Temperatuur van – 40° aan +125°C wordt gecompenseerd die
Duurzaam Epoxyunibody-Element of Thermoplastisch
(PPS) de Oppervlakte zet Pakket op
Toepassingsvoorbeelden
Luchtvaarthoogtemeters
Industriële Controles
Motorcontrole
Weerstations en Weer Rapporteringsapparaten
Specificaties:
| Leveringsstroom | Io — 7.0 mAdc 10 |
|
Minimum Gecompenseerde Druk (2) (0 aan 85°C) @ VERSUS = 5,1 Volts |
Voff 0,135 0,204 0,273 Vdc |
|
Volledig - schaaloutput (3) (0 aan 85°C) @ VERSUS = 5,1 Volts |
VFSO 4,725 4,794 4,863 Vdc |
|
Volledig - schaalspanwijdte (4) (0 aan 85°C) @ VERSUS = 5,1 Volts |
VFSS 4,521 4,590 4,659 Vdc |
| Nauwkeurigheid (5) (0 aan 85°C) | ± 1.5% VFSS |
