Productdetails:
|
| Leveringsvoltage (2): | VERSUS — 10 16 Vdc | Leveringsstroom: | Io — 6.0 — mAdc |
|---|---|---|---|
| Volledig - schaalspanwijdte (3) MPX2100A, MPX2100D: | VFSS 38,5 40 41,5 mV | Gevoeligheid: | 0,4 — mV/kPa |
| Drukhysterese (5) (kPa 0 tot 100): | ±0.1 — %VFSS | ||
| Markeren: | 14.5Psi-druksensor,MPX2100D-druksensor |
||
Productomschrijving:

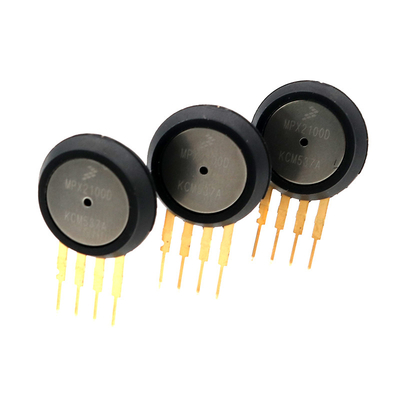

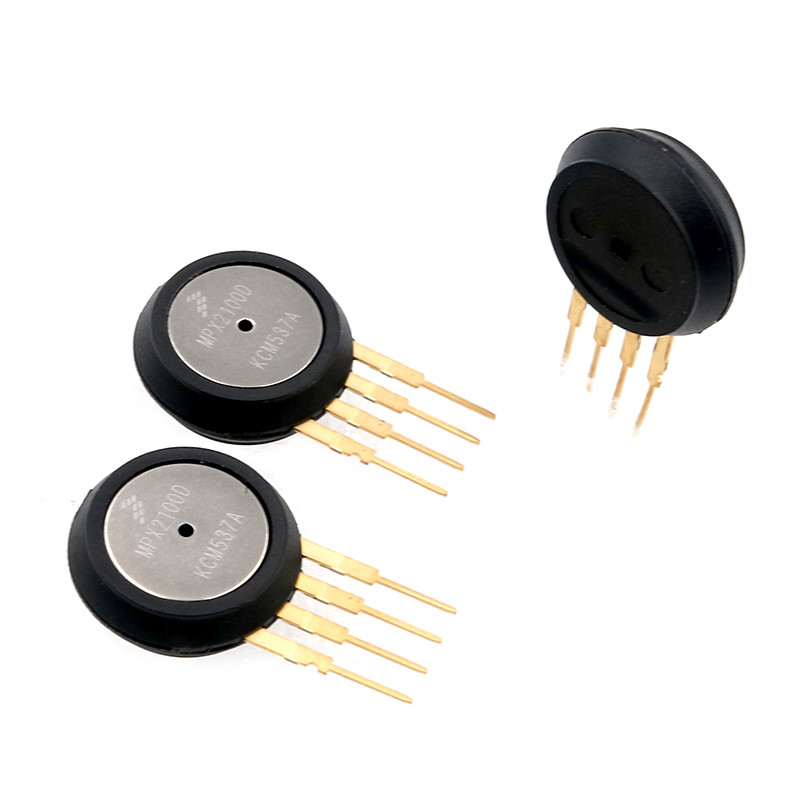

Kpa 0-100 van MPX2100D (0-14.5PSi) met compensatoire druksensor
Eigenschappen:
Het MPX2100-reeksapparaat is sensoren die van een silicium piezoresistive druk a verstrekken
hoogst nauwkeurige en lineaire voltageoutput — direct evenredig aan de toegepaste druk.
De sensor is een enig, monolithisch siliciumdiafragma met de spanningsmaat en thin-film
weerstandsnetwerk geïntegreerde op-spaander. De spaander is laser voor nauwkeurige spanwijdte en compensatie in orde die wordt gemaakt die
kaliberbepaling en temperatuurcompensatie.
Temperatuur over 0°C aan +85°C wordt gecompenseerd die
De unieke Spanning van de Siliciumscheerbeurt - spanningsmaat
Makkelijk te gebruiken Chip Carrier Package Options
Beschikbaar in Absolute, Differentiële en Maatconfiguraties
Ratiometric om Voltage te leveren
±0.25% Lineariteit (MPX2100D)
Toepassingsvoorbeelden
Pomp/Motorcontrolemechanismen
Robotica
Vlakke Indicatoren
Medische Diagnostiek
Drukomschakeling
Barometers
Hoogtemeters
Figuur 1 illustreert een blokdiagram van het interne schakelschema op zelfstandig
de spaander van de druksensor.
Specificaties:
| Overdruk (8) (P1 > P2) | Pmax 200 kPa |
| Uitbarstingsdruk (8) (P1 > P2) | Pburst 1000 kPa |
| Opslagtemperatuur | Tstg – 40 tot +125 °C |
| Werkende Temperatuur | Ta – 40 tot +125 °C |
| Drukwaaier (1) | KNAL 0 — kPa 100 |
