Productdetails:
|
| Volledig - schaalspanwijdte (3): | VFSS 45 60 90 mV | Compensatie (4): | Voff 0 20 35 mV |
|---|---|---|---|
| Gevoeligheid: | 1.2 — mV/kPa | Lineariteit (5): | – 0,6 — 0.4% VFSS |
| Drukhysterese (5) (kPa 0 tot 50): | ± 0,1 — %VFSS | ||
| Markeren: | MPX53D Siliconendruksensor |
||
Productomschrijving:

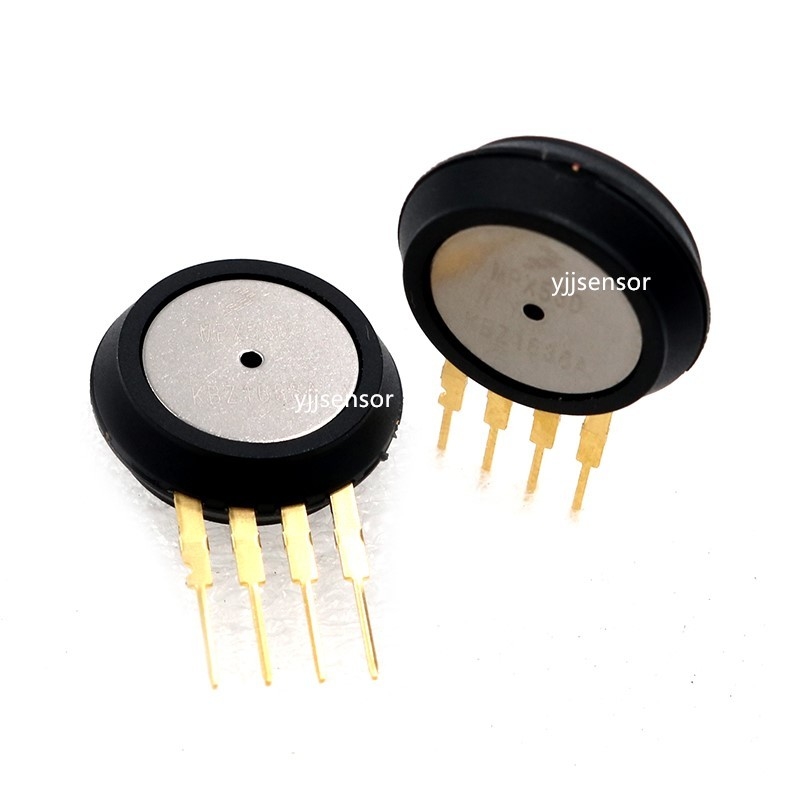

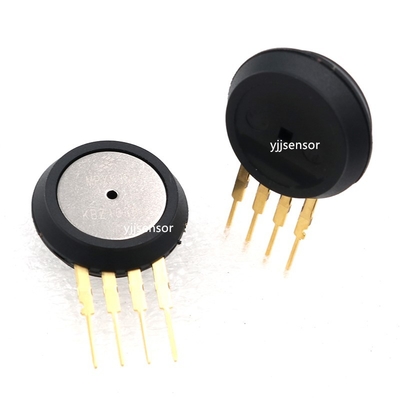

Sensor van de het Siliciumdruk van MPX53D 0-50 Kpa (0-7.25PSi) Uncompensated
Eigenschappen:
De MPX53-sensor van de silicium piezoresistive druk verstrekt zeer nauwkeurig en lineair
voltageoutput — direct evenredig aan de toegepaste druk. Deze standaard, lage kosten,
uncompensated fabrikanten van sensorvergunningen om hun eigen extern te ontwerpen en toe te voegen
van het temperatuur het compenseren en signaal conditionerende netwerken. Compensatietechnieken
worden vereenvoudigd wegens de voorspelbaarheid van maat van de het elementenspanning van Motorola de enige
ontwerp.
Lage Kosten
De gepatenteerde Spanning van de Siliciumscheerbeurt - het Ontwerp van de spanningsmaat
Ratiometric om Voltage te leveren
Makkelijk te gebruiken Chip Carrier Package Options
60 mV Spanwijdte (Type)
Verschil en Maatopties
Toepassingsvoorbeelden
De Controle van de luchtbeweging
Milieucontrolesystemen
Vlakke Indicatoren
Lekopsporing
Medische Instrumentatie
Industriële Controles
Pneumatische Controlesystemen
Robotica
Figuur 1 toont een schema van het interne schakelschema
op de zelfstandige spaander van de druksensor.
Specificaties:
| Overdruk (8) (P1 > P2) | Pmax 200 kPa |
| Uitbarstingsdruk (8) (P1 > P2) | Pburst 500 kPa |
| Opslagtemperatuur | Tstg – 40 tot +125 °C |
| Werkende Temperatuur | Ta – 40 tot +125 °C |
| Drukwaaier (1) | KNAL 0 — kPa 50 |
| Leveringsvoltage (2) | VERSUS — 3.0 6,0 Vdc |
| Leveringsstroom | Io — 6.0 — mAdc |
