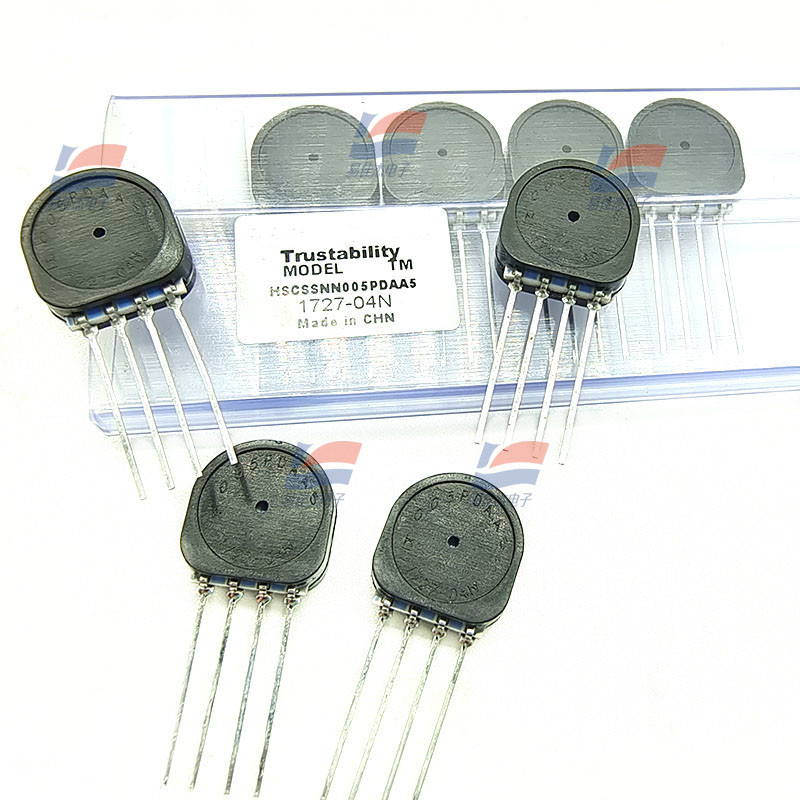

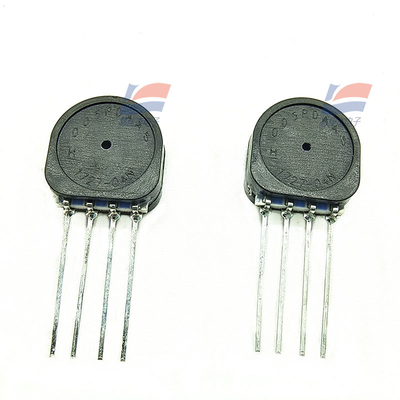

HSCSSNN005PDAA5 Drukverschilsensor ± 5PSI 0,5V - 4,5V 4 SIP-module

Product beschrijving:

HSCSSNN005PDAA5 Drukverschilsensor ±5PSI (±34,47kPa 0,5V ~ 4,5V 4-SIP-module

Functies:

Drukverschil Druksensor ±5PSI (±34,47kPa) 0,5V tot 4,5V 4-SIP-module

Ingebouwde druksensor TruStability™ Compensatie uit de HSC-serie.TEB (totale foutband): ±1% FSS tot ±3% FSS.(verschildruk, overdruk), laag (absolute druk, verschildruk, overdruk).Digitale of analoge uitgang.DIP, SIP, SMT

Bereik van druk

±1,6 mbar tot ±10 bar, ±160 Pa tot ±1 MPa, ±0,5 inH20 tot ±150 psi

De Silicon Ceramic (HSC)-serie is een piëzoresistieve siliciumdruksensor die een proportionele analoge of digitale uitgang biedt voor drukmetingen over een volledig drukbereik en temperatuurbereik.De HSC-serie kan kalibratie en temperatuurcompensatie uitvoeren voor sensornulpositie, gevoeligheid, temperatuurcoëfficiënt en niet-lineariteit met behulp van de geïntegreerde schakeling (ASIC) op de printplaat.De gekalibreerde analoge en digitale uitgangen worden bijgewerkt met een snelheid van respectievelijk ongeveer 1 kHz en 2 kHz.

De HSC-serie is gekalibreerd in het temperatuurbereik van 0°C tot 50°C [32°F tot 122°F].De sensor heeft een enkele voeding van 3,3Vdc of 5,0Vdc.

Deze sensoren kunnen absolute druk, overdruk of verschildruk meten.De absolute druksensor gebruikt de vacuümdruk als de interne referentiewaarde en de uitvoerwaarde is evenredig met de absolute druk.De overdruksensor neemt de atmosferische druk als referentie en levert een uitvoerwaarde die evenredig is met het verschil in atmosferische druk.De drukverschilsensor kan de druk meten tussen twee drukpoorten.

TruStability®-druksensoren zijn ontworpen om te werken met niet-corrosieve en niet-ionische gassen, zoals lucht en andere droge gassen.Een schat aan opties breidt de prestaties van deze sensoren uit tot drukbereiken hoger dan 40 mbar, 4 kPa en 20 inH2O.

Sspecificaties:
