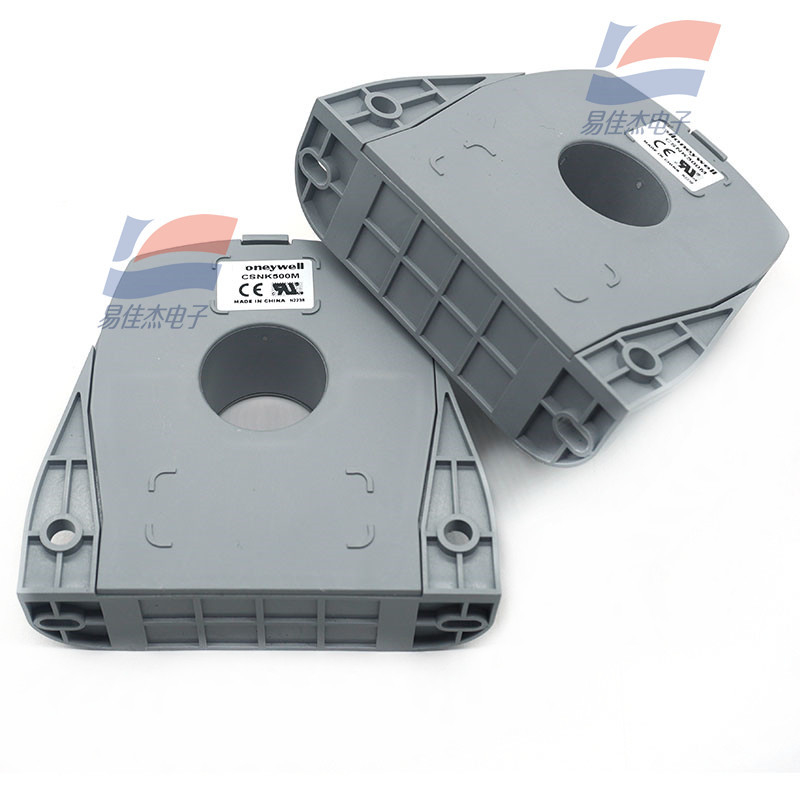

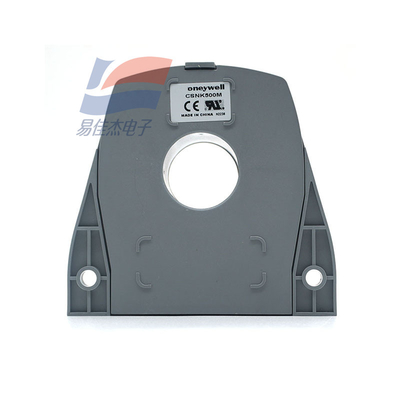

CSNK500M Boardmontage Stroomsensoren Gesloten Lus Elektronische Meting Detecteert

CSNK500M Board Mount Stroomsensoren Gesloten Lus Elektronische Meting Detecteert

Kenmerken:

CSNK500M stroomsensor met gesloten lus gebaseerd op het magnetische compensatieprincipe. De elektrische scheiding tussen de primaire en secundaire circuits kan DC, AC en puls stroom meten.

1. Elektrische parameters

Nominale stroom: 500A.t rms (nominaal)

Meetbereik: 0~±1200A.t (continue stroom)

: 0~±127**.t (AC piek stroom)

Meetweerstand (bij 70°C): Rm min Rm max

Met ±15V, bij ±500A.t Max: 0ohm 75ohm

bij ±1000A.t Max: 0ohm 10ohm

Met ±18V, bij ±500A.t Max: 0ohm 100ohm

bij ±127**.t Max: 0ohm 5ohm

Analoge uitgangsstroom (bij 500A): 100mA

Verhouding van windingen: 1/5000

** * (25°C): beter dan ±0,50%ln

Voedingsspanning: ±15~18VDC (±5%)

Primaire secundaire scheiding: 6KVrms/50KHz/ 1min

2. Seks-dynamische parameters

Nul offset stroom (25°C): beter dan ±0,20mA

Onbalans stroom temperatuurdrift (0~70°C): beter dan ±0,30mA

Lineariteit: beter dan ±0,10%

Responstijd: Beter dan 1μs

Bandbreedte: DC~100 KHz

dl/dT volgt: Beter dan 100A/μs

3. Technische indicatoren

Bedrijfstemperatuurbereik: -40~85°C

Opslagtemperatuurbereik: -40~90°C

Stroomverbruik: 20mA plus uitgangsstroom

Secundaire interne weerstand (+70°C): 50Ω

Sensorbehuizing: kunststof behuizing met rand

Installatievorm: 4-pins connector

Specificaties:
