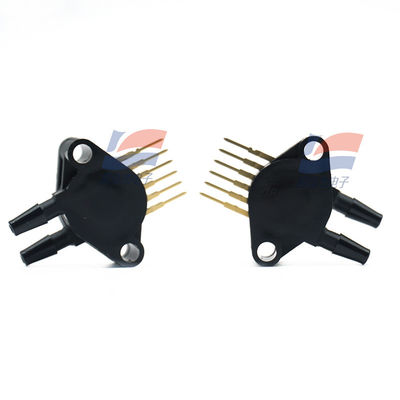

YJJ MPX5700DP Drukverschilsensor 0–700 kPa voor Industriële Automatisering

Productbeschrijving:

YJJ MPX5700DP Drukverschilsensor 0–700kPa voor Industriële Automatisering

Kenmerken:

Dubbele poort, 5V voeding, op chip gecompenseerde drukverschilsensor, bereik 0–700 kPa, analoge spanningsuitgang (0,2–4,7 V), ingebouwde temperatuurcompensatie en kalibratie, geschikt voor medium-hoge drukverschil / manometerdruk / absolute druk meetscenario's.

Belangrijkste parameters (snelle weergave) Tabel

Parameteritem Typische / Limietwaarde Uitleg

Druksort Drukverschil / Manometerdruk / Absolute druk (meerdere configuraties

dezelfde serie) Dubbele poorten, in staat om drukverschil aan beide uiteinden of enkelvoudige manometerdruk te meten. Halfgeleider

Bereik 0–700 kPa (0–101,5 psi) Medium-hoge drukmeting, omvat industriële / automotive scenario's

Voeding 4,75–5,25 VDC (typisch 5 V) Proportionele uitgang, lineair afgestemd op de voeding

Uitgangsbereik 0,20–4,70 V 0 kPa komt overeen met 0,2 V, 700 kPa komt overeen met 4,7 V

Gevoeligheid 6,4 mV/kPa Handige lineaire conversie

Nauwkeurigheid / Lineariteit ±2,5 %FS Compensatie op chip, geen extra temperatuurdriftverwerking nodig

Responstijd 1 ms (10%–90%) Snelle dynamische respons

Bedrijfstemperatuur -40 tot +125 °C Breed temperatuurbereik geschikt voor industriële / automotive / buitentoepassingen

Overdruk / Barst 2800 kPa (406 psi) / 3500 kPa Bestand tegen misbruik en mechanische schokken

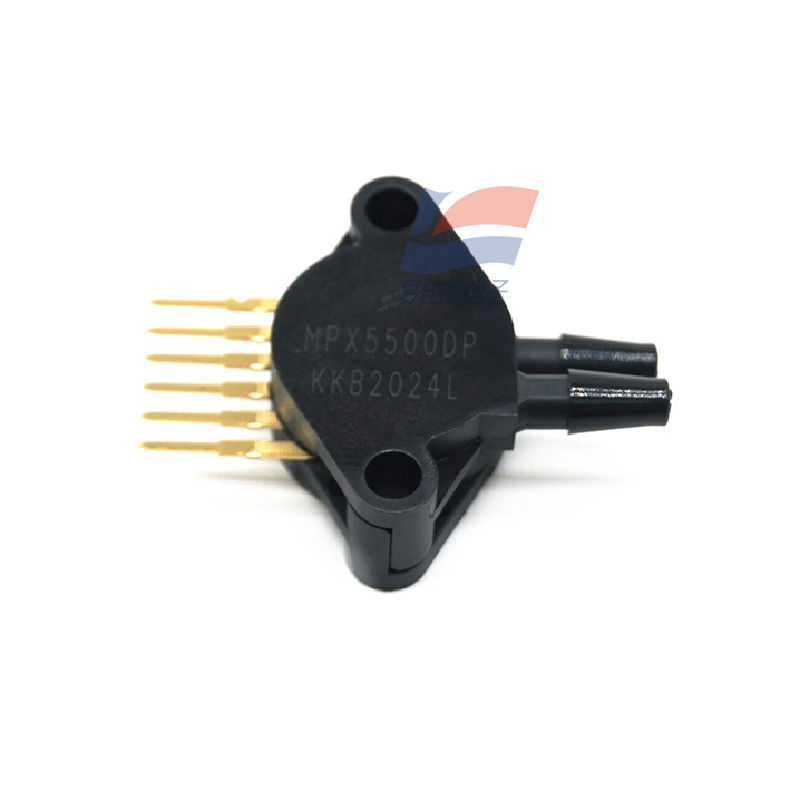

Pakket 6-pins SIP (doorvoermontage) Dubbele omgekeerde haakpoorten, gemakkelijk voor drukverbinding

Bedrijfsstroom ≤10 mA Matig stroomverbruik

Principe en kenmerken

Met behulp van een resistieve MEMS silicium shear stress rekstrook, verandert de vervorming van het membraan de weerstand van de brug, en de uitgang is lineair gerelateerd aan de druk. Halfgeleider.

Signaalconditionering op chip, temperatuurcompensatie en kalibratie, hoge integratie, directe uitvoer van bruikbaar analoog signaal, waardoor de kosten van systeemontwerp worden verlaagd.

Ondersteunt drie meetmodi van drukverschil, manometerdruk en absolute druk (verschillende modellen in dezelfde serie), geschikt voor diverse toepassingsvereisten. Halfgeleider. Hoofddoel

Industriële Automatisering: Hydraulische/Lucht Systeem Drukbewaking, Pijpleiding Drukverschil Detectie, Lekdiagnose, HVAC Lucht Drukregeling, Proces Veiligheid Interlock.

Automotive Elektronica: Motor Inlaat Druk, Rem Systeem, Bandenspanningsbewaking, Transmissie Oliedruk, Uitlaat Nabehandeling Druk Detectie.

Medische Apparatuur: Ventilator Luchtweg Druk, Negatieve Druk Drainage, Infuuspomp Drukregeling, Monitor Drukverschil Module.

Bouwmachines en Veiligheid: Hydraulische Graafmachine / Kraan Drukbewaking, Brandblussysteem Waterdruk, Lekalarm en Vloeistofniveau Meting.

Selectie- en gebruikstips

Zelfde serie als MPX10DP (0–10 kPa), met significant bereikverschil. Selecteer op basis van het werkelijke drukbereik.

5V systeem directe voeding, uitgang direct aangesloten op MCU ADC, geen complexe signaalconditionering nodig.

Let op de richting bij het gebruik van dubbele poort drukmeting. Omgekeerd drukverschil kan de meetnauwkeurigheid beïnvloeden; vermijd installatie waar de poorten onderhevig zijn aan krachtvervorming.

Nauwkeurigheid voldoet nog steeds aan ±2,5% FS onder breed temperatuurbereik, geschikt voor industriële en automotive toepassingen.

Specificaties:
