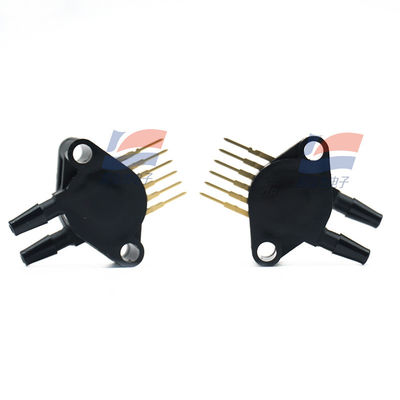

YJJ MPX10DP 10KPA Dual-Port ongecompenseerde differentialdruksensor

Productbeschrijving:

YJJ MPX10DP Dual-Poort Ongecompenseerde Drukverschilsensor

Kenmerken:

Dubbele poort, niet-gecompenseerde druksensoren, bereik 0-10 kPa, analoge spanningsuitgang, compatibel met 3.0-6.0 V voeding, geschikt voor microdruk, drukverschil en vloeistofniveau/stroomdetectiescenario's.

Belangrijkste parameters (snelle weergave) Tabel

Parameteritem Typische / Limietwaarde Uitleg

Druksort Drukverschil Dubbele poorten, meet drukverschil tussen twee uiteinden

Bereik 0-10 kPa (0-1.45 psi) Microdrukmeting

Voeding 3.0-6.0 VDC Rationele output

Volledige schaal output (VFSS) Typisch 35 mV (20-50 mV) Lineair evenredig met druk

Gevoeligheid 3.5 mV/kPa Handige conversie

Lineariteit ±1.0 %VFSS Basis van algehele nauwkeurigheid

Responstijd 1.0 ms (10%-90%) Snelle dynamische respons

Bedrijfstemperatuur -40 tot +125 °C Breed temperatuurbereik geschikt voor industrieel / medisch

Overdrukbeveiliging 75 kPa; Barsten 100 kPa Weerstand tegen misbruik

Uitgangsimpedantie 750-1250 Ω Gemakkelijk te matchen ADC / operationele versterker

Pakket 4-pins doorlopend (Behuizing 344C) Dubbele radiale poorten, uitlaat aan dezelfde kant

Principe en kenmerken

Rekstrooktype MEMS silicium afschuifspanningssensor, membraanvervorming verandert de weerstand van de brug, uitgangsspanning evenredig met drukverschil.

Geen interne temperatuurcompensatie / kalibratie, vereist externe circuitcompensatie, handig voor het aanpassen van nauwkeurigheid en temperatuurdrift.

Rationele output: Output wordt proportioneel geschaald wanneer de voeding verandert, geschikt voor 3.3 V/5 V systemen. Hoofddoel

Medisch: Ventilator luchtdruk, negatieve druk drainage, monitor drukverschil detectie.

Industrieel: Ventilatie en airconditioning luchtvolume / drukverschil, lekdetectie, procesbesturing, pneumatisch systeem.

Robotica / Automatisering: Luchtdrukcilinder, vloeistofniveau-indicatie, stromingsmeting.

Consument / Milieu: Waterniveau wasmachine, milieubesturingssysteem, leklocatie.

Selectie- en gebruikstips

Zonder compensatie zijn externe temperatuurcompensatie en signaalconditionering vereist. Een 16-bits ADC kan de resolutie verbeteren.

De dubbele poorten moeten correct worden aangesloten voor druk. Vermijd abnormale metingen veroorzaakt door omgekeerd drukverschil.

Selecteer 3.3 V of 5 V volgens de systeemvoeding. Kalibreer het nulpunt / de volledige schaal volgens het bereik en de nauwkeurigheidseisen.
