Productdetails:
|
| Lineariteit: | Lineair tot 2000 ppm | Herhaalbaarheid: | < ± 2 CO-equivalent |
|---|---|---|---|
| Aanbevolen belastingweerstand: | 10 Ohm | Resolutie (afhankelijk van elektronische): | < 0,5 ppm typisch |
| Temperatuurbereik: | -30°C tot +50°C | Drukbereik: | 800 tot 1200 mbar |
| Werkende vochtigheidswaaier: | 15% tot 90% RH | ||
| Markeren: | lange levensduur koolmonoxidegassensor,sensor voor koolmonoxide gas met een klein volume |
||
Productbeschrijving:

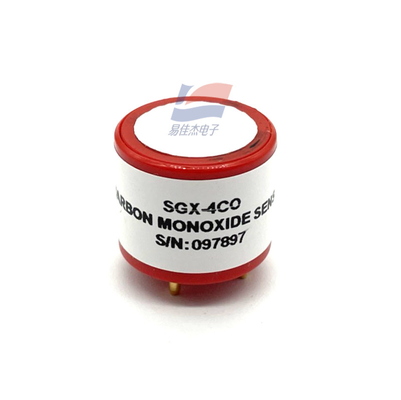

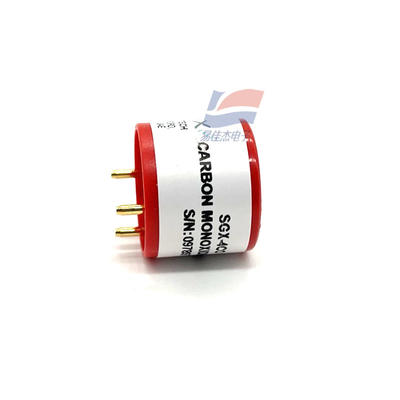

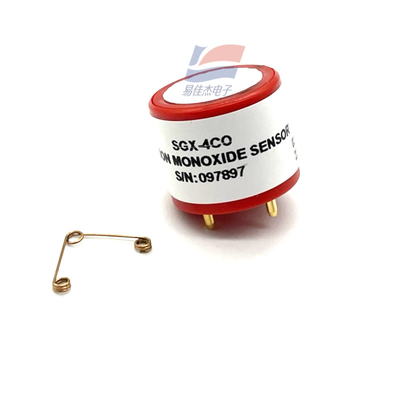

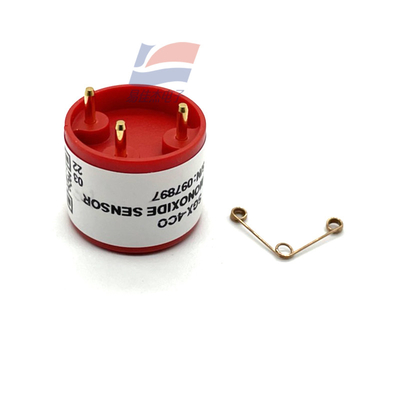

SGX-4CO kleine volume lange levensduur koolmonoxide gas sensor wordt gebruikt voor de consument rookgas detectoren
Kenmerken:
SGX is gespecialiseerd in de ontwikkeling en productie van luchtkwaliteitssensoren. De SGX-4CO is een kleine, langlevende koolmonoxide-gassensor die geschikt is voor consumentenrookgasdetectoren.
De elektrochemische gassensor moet een stabiele bias bieden tussen de sensorelektrode en de referentieelektrode.Dus de vertekening is over het algemeen gestabiliseerd door het controleren van de Counter elektrode met de op ampDe sensor is een stroomuitgang, hoewel de stroomgrootte evenredig is met de gasconcentratie, maar de waarde zeer klein is.dus een wederzijdse weerstand versterker is nodig om stroomversterking te leveren en omzetten van spanning naar de MCU en andere verwerkingseenhedenHet versterkercircuit moet vaak ook nul instellings- en vergroottijden bereiken.en de uitgangspanning die de gasconcentratie vertegenwoordigt, moet ook informatie over temperatuur en druk verzamelen om te compenseren.
De SGX-4CO heeft een biasspanning Vref van 0, en de op amp U1.2 regelt de Counter elektrode om de bias constant te houden op 0.De 10-ohm weerstand van R2 en de gelijkwaardige capaciteit in de sensor vormen een RC-oscillatiecircuit om de responstijd van de sensor te verbeteren. R3 weerstandsbeheersing versterking, de huidige gevoeligheid van SGX-4CO is 30nA/ppm, dus de circuit uitgang gevoeligheid is 25K * 30nA/ppm = 0,75mV/ppm,Let op dat de uitgangsgevoeligheid vermenigvuldigd met het maximale meetbereik van 500 ppm niet meer dan 1 mag bedragen.3V, anders kan de uitgang niet het gehele meetbereik bestrijken.
Sspecificaties:
| Bereik | 0 2000 ppm |
| Uitgangssignaal | 70 ± 20nA / ppm |
| Typisch basisbereik | ±2 ppm CO-equivalent |
| Filtercapaciteit | > 20 000 ppm Uren |
| T90 Reactietijd | < 30 sec |
| Maximale overbelasting | 5000 ppm |
