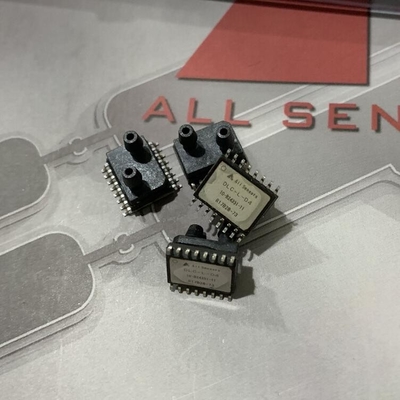

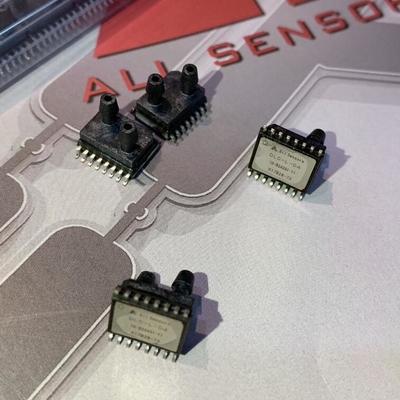

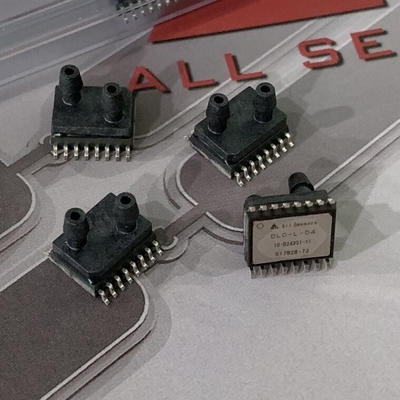

YJJ DLC-L05D-D4 Digitale druksensor met hoge drukstand I2C

Productbeschrijving:

DLC-L05D-D4 Digitale druksensor voor hoge druk I2C

Kenmerken:

De DLC-serie presteert goed in het ultralage (1 tot 60 inH2O) drukbereik.Er zijn ook hogere drukbereiken van 5 psi tot 150 psi beschikbaar.Ontwerpingenieurs zorgen voor optimale ruimtebesparingen voor verschillende compacte toepassingen.De DLC-serie compacte verpakkingen met afmetingen zo klein als 7 mm2 en hun hoge kosten prestaties maken ze de perfecte oplossing voor grote volume, low-cost toepassingen.

Voor batterijbesturende systemen kan de sensor bij het lezen de laagste stroomverbruiksmodus selecteren om de stroombelasting te minimaliseren.Een laagspanningsstroomvoorziening maakt het mogelijk sensoren te integreren in een breed scala aan procesbesturings- en meetsystemen en rechtstreeks te verbinden met I2C-seriecommunicatie met een digitale resolutie van 16 bits.

Deze gekalibreerde en gecompenseerde sensor biedt een nauwkeurige en stabiele output in een temperatuurbereik van -20°C tot 85°C. Het bereik is geschikt voor niet-corrosieve,niet-ionische werkvloeistoffen zoals lucht en droge gassenDe producten kunnen worden gebruikt voor de meting van de druk van het differentiaal en de druk van de meter van 1 tot 60 inH2O, voor de meting van de druk van het differentiaal en de druk van de meter van 5 tot 150 PSI,en absolute drukmeting van 15 tot 150 PSI.

1. 1 tot 60 inH2O differentiële en meetdruk, 5 tot 150 PSI differentiële en meetdruk, 15 tot 150 PSI absolute druk totale fout 1,5%, afhankelijk van het drukbereik

2- Compact pakket, PCB-plaat bevestiging, SMT en DIP-pinnen

3Er zijn verschillende drukinterfaces beschikbaar.

4-20 °C tot 85 °C

5. Interne overmonstering tot 16 metingen

Elektrische kenmerken

1. 16-bits digitale resolutie

2. I2C-poort

3. 1,8 tot en met 3,6 volt

4. Minder dan 100 nA (typische reactie-stroom)

Toepassen

Medische ademhalingsapparatuur, milieubeheersing, HVAC, industriële beheersing, draagbare/handheld apparaten en alle lage-spanningstoepassingen.

Beperking van de druksensor

De voedingsspanning is 3,63V DC

Gewone druk 10psi/cm2

Loodtemperatuur (2-4 seconden lassen) 270°C

Milieuspecificatie

Compensatie-operatie -

Bedrijf 0 tot 70°C

Industrieel -20 tot 85°C

Werkt bij -25 tot 85°C

Opbergen bij -40 tot 125°C

Vochtigheidsgrens 0 tot 95% relatieve vochtigheid (niet-condensatie)

Specificaties:
