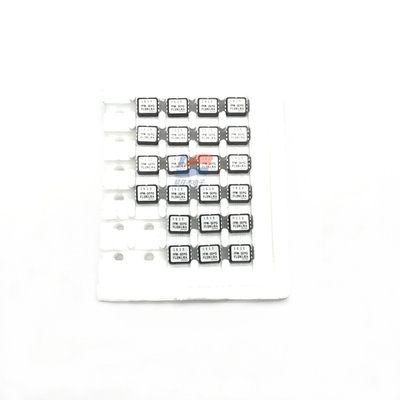

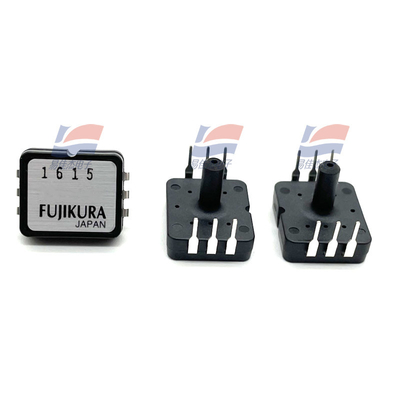

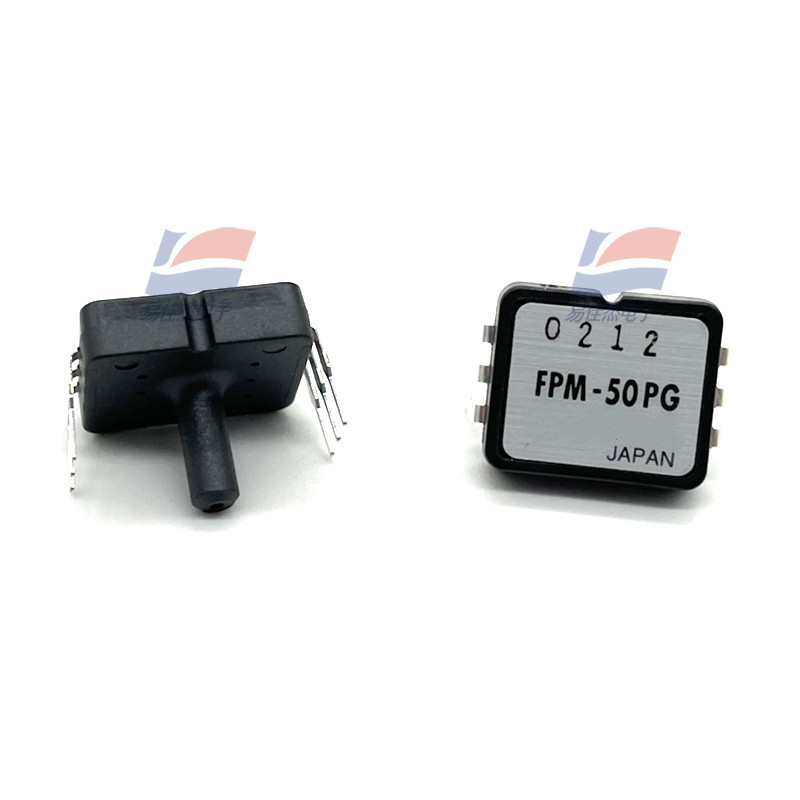

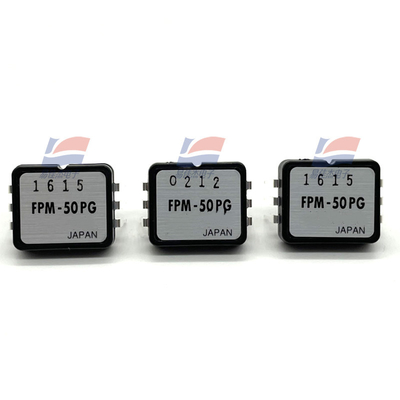

YJJ FPM-50PG 0~50psi druksensor voor industriële medische apparaten

Productbeschrijving:

FPM-50PG 0~50psi druk sensor wordt gebruikt in industriële medische apparaten

Kenmerken:

Specificaties

Model 02PG 05PG 07PG 15PG 30PG 50PG 70PG 120PG Eenheid

Aanbevolen bedrijfsomstandigheden

Druksoort

Nominale druk 13,79 34,47 48,26 103,4 206,8 344,7 482,6 827,4 kPa

Meting van het drukbereik -13.79

Temperatuurbereik 0 tot 50°C

Drukmedium Alleen niet-corrosieve gassen (geen vloeistof)

Excitatiestroom (constante) 1,5 mADC

Absolute maximale rating

Maximale belastingdruk Twee keer de nominale druk

1.5 keer

van rating

druk-

Maximale prikkelstroom 3,0 mADC

Werktemperatuur -20 tot 100°C

Bergingstemperatuur -40 tot 120°C

Werkvochtigheid 30 tot 80 (zonder dauw) % RH

Elektrische kenmerken (aandrijflijn 1,5 mA constant, omgevingstemperatuur Ta=25°C)

Uitgangsspanningsspanning 60 tot 140 mV (bij 0 kPa tot nominale druk)

Verplaatsingsspanning +/-20 (bij 0kPa) mV

Brugweerstand 4000 tot 6000 Ω

Reactietijd 2 (voor de referentie) msec.

Genauigheids-TSO* +/-5

Meting van de druk

bereik ((kPa) Deelnummer

- 13,79 tot 13,79 FPM-02PG FPM-02PGR

- 34,47 tot 34,47 FPM-05PG FPM-05PGR

-48.26 tot 48.26 FPM-07PG FPM-07PGR

-98.07 tot 103.4 FPM-15PG FPM-15PGR

-98.07 tot 206.8 FPM-30PG FPM-30PGR

-98,07 tot en met 344,7 FPM-50PG FPM-50PGR

-98.07 tot 482.6 FPM-70PG FPM-70PGR

-98.07 tot en met 827.4 FPM-120PG FPM-120PGR

P1= 0 kPa T1= 0 °C

P2= 1/2 x P3 (kPa) T2= 25°C

P3= teruggedrongen druk (kPa) T3= 50°C

Versnellingsspanning (mV)

Voff = V ((P1,T)

Voff(0) = V(P1,T1)

Voff ((25) = V ((P1,T2)

Voff ((50) = V ((P1,T3)

Uitgangsspanning bij volle schaal (mV)

Vfs = V(P3,T)

Vfs(0) = V(P3,T1)

Vfs(25) = V(P3,T2)

Vfs(50) = V(P3,T3)

Uitgangsspanningsspanning (mV)

SV = Vfs - Voff

SV(0) = Vfs(0) - Voff(0)

SV(25) = Vfs(25) - Voff(25)

SV ((50) = Vfs ((50) - Voff ((50)

Temperatuurgevoeligheid van versnellingsspanning (% FS)

TSO = {LARGER ONE} / SV(25) x 100

LANGER ONE = grotere absolute waarde welke van {Voff(0)-Voff(25)} en {Voff(50)-Voff(25)}

Temperatuurcoëfficiënt van de uitgangsspanningsspanning (% FS)

TCS = {max[SV(0),SV(25),SV(50)] - min[SV(0),SV(25),SV(50) } / SV(25) x 100

Lineariteit (% FS)

NL = {V(P2,T2) - [Voff(25) + Vfs(25)]/2 } / SV(25) x 100

Drukhysterese (% FS)

Phys = {Voff ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 100 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25 ↓ 25

Voff ↓ 25): Uitgangsspanning tegen P1 na spanning door P3-druk.
