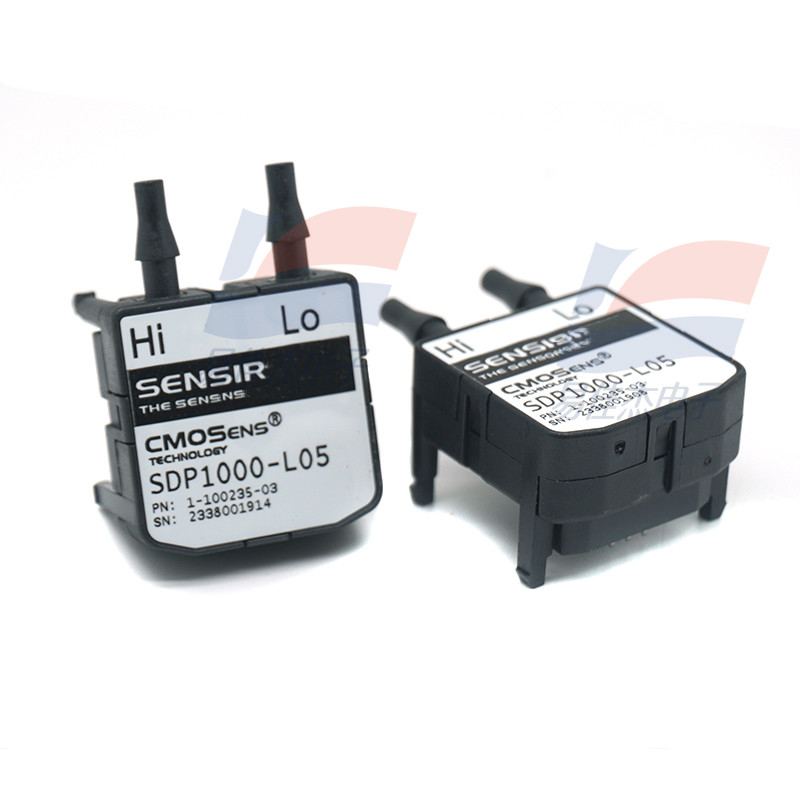

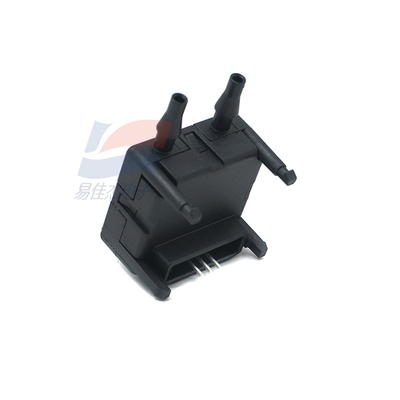

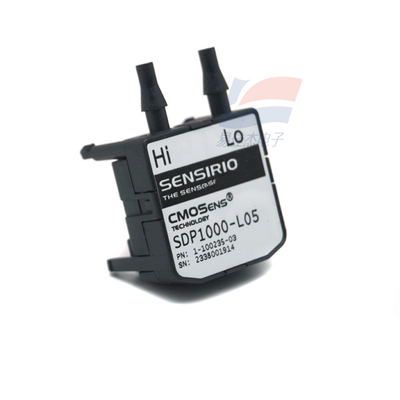

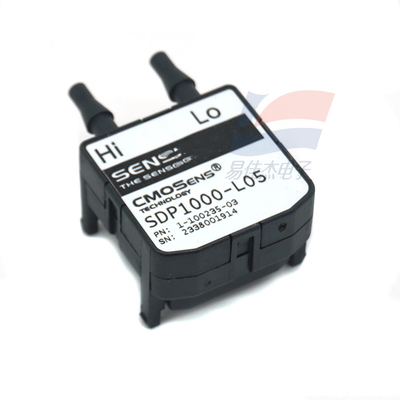

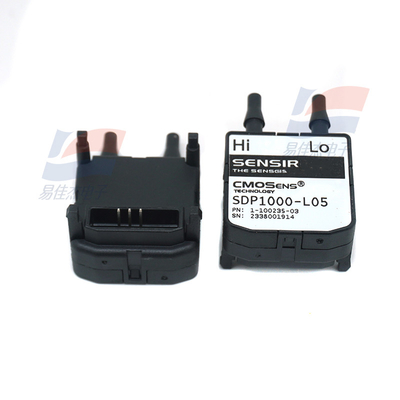

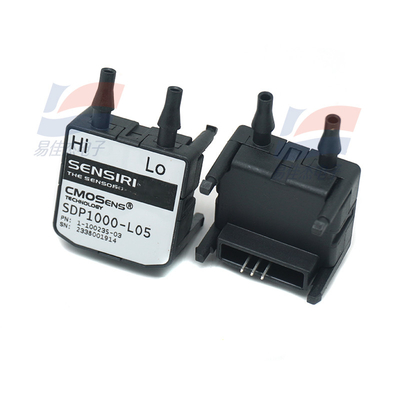

YJJ SDP1000-L05 HVAC-toepassing 0-125Pa Stroom- en druksensor

Productbeschrijving:

SDP1000-L05 HVAC-toepassing 0-125Pa stroom- en druksensor

Kenmerken:

De Sensirion-differentialdruk- en stroomsensoren hanteren het thermische meetprincipe.en installeer vervolgens de temperatuursensor symmetrisch aan beide uiteinden van het boven- en onderstromingselement van het verwarmingselement in de richting van de vloeistofstroomDe vloeistof die door de film stroomt, zorgt ervoor dat warmte wordt overgedragen aan de temperatuursensor stroomafwaarts, waardoor een temperatuurverschil ontstaat en zo een meetbaar en nauwkeurig signaal wordt gevormd.De drukstabiliserende glaspassivatiefilm wordt op de siliciumchip geïnstalleerd door te etsen om de micro-thermische stroomsensor te integreren.

In vergelijking met traditionele piezoresistieve filmsensoren hebben CMOSens gasstroomsensoren meer voordelen op het gebied van lage snelheidsstroom en gevoeligheid voor differentialdruk, afwijking en vertraging,positiegevoeligheid, schokbestendigheid en temperatuurschommelingen, en ondersteuning van tweerichtingsmeting.

De chip bevat een temperatuursensor waarvan het signaal de mogelijke temperatuurinvloeden kan compenseren zonder dat extra kalibratie sensoren moeten worden geïnstalleerd.De technische oplossingen van Sensirion besparen niet alleen ruimte, maar bieden ook een zeer hoge kosteneffectiviteitBovendien zijn op de digitale chip een digitaal verwerkingscircuit en een opslagunit geïntegreerd voor het opslaan van correctiegegevens.Alle Sensirion-sensoren worden tijdens het productieproces individueel gekalibreerd om ervoor te zorgen dat de signalen altijd volledig gekalibreerd zijn, lineair en temperatuurcompenserend.

De nauwkeurigheid is 0,1% van de volledige schaal

Analoogspanningsuitgang voor signaalversterking: 0 tot 4 Vdc

Gebaseerd op het beginsel van de stroommeting

Kalibratie en temperatuurcompensatie

Het wordt niet beïnvloed door de richting van de installatie

De kenmerken van elk model worden als volgt weergegeven:

Model: Kalibratiebereik: nauwkeurigheid Productkenmerken:

SDP1000-L025 -62 tot 62 Pa

Lineair: -/+ 0,25" H2O 0,5% FS / 1,5% m.v.

SDP1000-L05 0 tot 125 Pa

+ 0,5" H2O 0,2% FS / 1,5% m.v.

SDP1000-L 0 tot 500 Pa

+ 2" H2O 0,1% FS / 1,0% m.v. lineair

SDP1000-R 0 tot 500 Pa

+ 2" H2O 0,2% FS / 1,0% m.v.

SDP2000-L 0 tot 3500 Pa

+14" H2O 0,1% FS / 1,0% m.v. lineair

* FS = volle schaal of volle schaal, m.v. = gemeten waarde; een grotere waarde is effectief.

Toepassingsgebied

Medische toepassing

Verwarming, ventilatie en HVAC toepassingen

Industriële toepassing

Elektronica voor de automobielindustrie

Specificatie

Differentiële druk

Precisiteit: 3% m.v.

Drukbereik: ±500Pa

De nauwkeurigheid van het nulpunt is 0,1 Pa

Kalibreren van lucht en N2

Algemeen

Spanning van de voedingsbron: 2,7-5,5 V

De gemiddelde voedingsstroom is 3800 μA

De stroomvoorziening is 5500 μA

Interface I2C

Afmetingen van de verpakking (lengte x breedte x hoogte): 29 x 18 x 27,05 mm3
