YJJ NPA-700B-001D Niet-invasief bewakingsinstrument 7kpa druk sensor

Productbeschrijving:

NPA-700B-001D Niet-invasief monitoringsinstrument 7kpa druksensor

Kenmerken:

De druksensoren van de NPA-serie zijn compact en bieden een economische en ideale oplossing voor veel huidige toepassingen die onmiddellijke installatie en gebruik vereisen zonder complexe kalibratie.

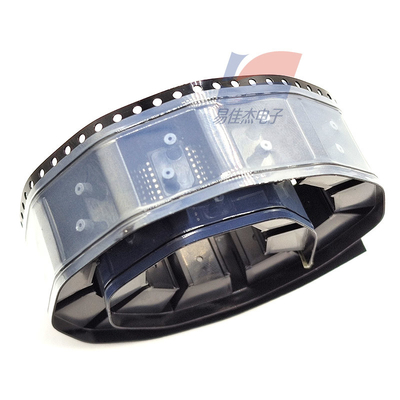

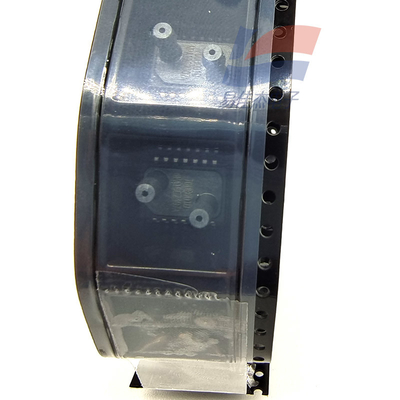

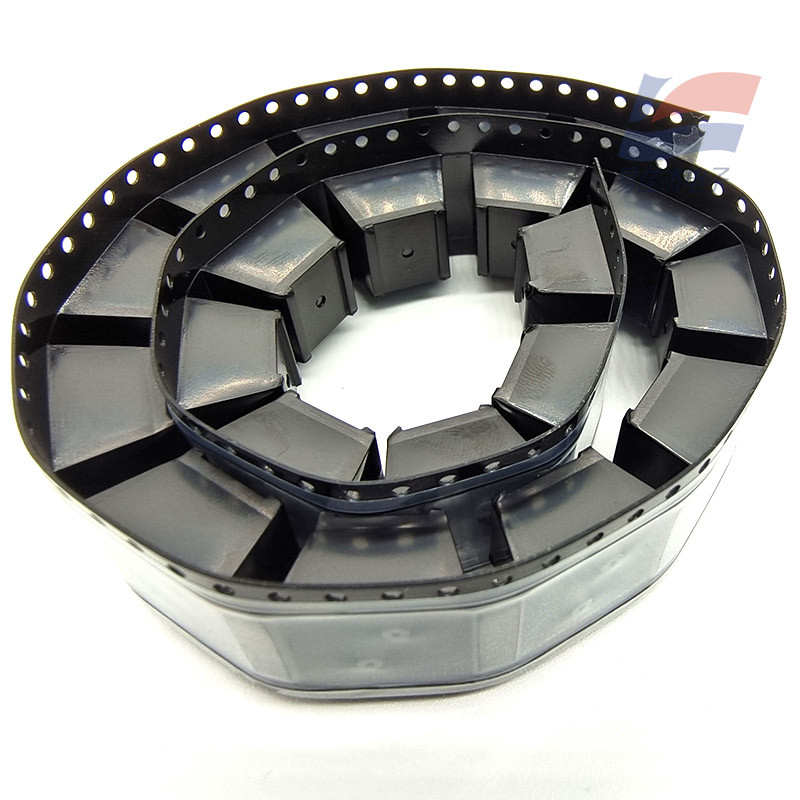

De producten van de NPA-serie zijn voorzien van een SOIC14-verpakking voor oppervlaktebevestiging. De gemeten druk komt in drie vormen voor: meetdruk, absolute druk of differentialdruk.De uitgangssignalen zijn beschikbaar in drie soortenDeze reeks sensoren is vooral geschikt voor oppervlakte-installatie op printplaten.Vergemakkelijken van de productieIn het kader van de installatie en het gebruik kunnen de producten worden geleverd in de vorm van rollen en banden.

Kenmerken

Het kan op het oppervlak worden gemonteerd.

2- Differentiële druk, meetdruk of absolute druk, lage druktoepassingen

3Volledige meetbereik van druk: 10 inch waterkolom tot 30psi

4Uitvoeropties: versterkt analoog signaal, 14-bits digitale sequentie I2C-digitale uitgang en ongecalibreerde mV-uitgang

5. Resolutie van digitaal druksignaal: 14-bits ADC (analoog-digitaal omzetten) / 11-bits DAC (digitaal-analoog omzetten)

6Digitale temperatuursensor

6Werktemperatuurbereik: -40 tot 125°C

7. Foutbereik: < ± 1,5% FSO

Wanneer het meetbereik kleiner is dan 1 psi, kan de overdrukcapaciteit 60x bereiken

Toepassing

Medisch Positief luchtdrukapparaat - Slaapapneu

2Medische multifunctionele ventilator.

3- Medische anesthesie machine.

4.Medische noodveiligheidsuitrusting

5.Medische bloeddrukmeting

6Ziekenhuisbedden

7. P meting van industriële HVAC-haardroger

8Industriële variabele luchtvolumecontrole

9. Luchtstroom voor industriële waterverwarming

10. Industriële programmacontrole

OEM-sensor

Genauigheid (foutbereik: ± 1,5% FSO.

Reactietijd: 12 ms

Overdrukcapaciteit: (bereik < 1psi) 60xFSO

Overspanningscapaciteit: bereik 5 psi tot 30 psi 2xFSO

Resolutie: 11 bits

Het drukmetingbereik van DAC voor een waterkolom van 10 inch is 30psi

Resolutie: 14-bits ADC 16383 stappen, bemonsteringsfrequentie 12 kHz

De serie-gegevensuitgangstemperatuursensor heeft een nauwkeurigheid van 4°C en 8 bits

Uitgangswaarde van 0,44 V, 0,5 V, 0,56 V. Uitgangswaardebereik: 4 V.

Uitgangswaarde van 0,46 V, 0,5 V, 0,54 V. Uitgangswaardebereik: 2,5 V.

Het drukbereik is 0,36 tot 30 psi. 10 "H2O = 0,361psi = 2,49kPa

Bevorderen van 1,5 MA 10DVC

Volledige uitvoer (1psi): 70-135 mV

Volledige uitgang (5psi tot 30psi): 100 tot 166 mV

Volledige uitvoer (15psi tot 30psi) 70 tot 135 mV

Lineariteit ± 0,25% FSO

Hysteresis onder druk ± 0,05% FSO

De nultemperatuurcoëfficiënt is +30 μV/V/°C

De temperatuurcoëfficiënt van de brugarmweerstand is 0,29% /°C

Gevoeligheidstemperatuurcoëfficiënt -0,22% FSO

Hysteresis bij nulpunt 0,2% FSO

Positiegevoeligheid 0,1% FSO

NPA-100/300/500/600/601/700

100:mv uitgang, ratio signaal, niet gekalibreerd

300: Analoge versterkingssignaaluitgang, 3,3 V-opwinding, gekalibreerd

500: Analoog versterkingssignaaluitgang, 5V-opwinding, gekalibreerd

600: Zacwire- Digitaal signaaluitgang, gekalibreerd, 2 bytes

70012C - Digitale uitgang, gekalibreerd, 2 bytes

M: Het heeft een prominente drukinterface geschikt voor meerdere diameters

B: met een omgekeerde drukinterface

N: Geen interface

Shenzhen Yijiajie Electronic Technology Co., Ltd. levert voornamelijk diensten aan OEM-fabrikanten in de verkoop van sensorproducten.We leveren productverkoop en technische ondersteuning in China voor wereldwijd gerenommeerde fabrikantenWe zijn ook momenteel een professionele leverancier van sensoren en besturingsproducten in China en Hong Kong.Het bedrijf in Shenzhen is gevestigd op het kruispunt van Shennan Middle Road en Huaqiang North Road in Shenzhen.Ondertussen heeft het bedrijf een grote hoeveelheid spotvoorraad in Shenzhen en Hong Kong en kan het bestellingen rechtstreeks vanuit het buitenland plaatsen met snelle levering.We hopen samen te werken met binnenlandse verwante fabrikanten om uw bedrijf te voorzien van hoogwaardige en bevredigende producten en uw producten concurrerender te makenWe kijken er oprecht naar uit om met u samen te werken.
