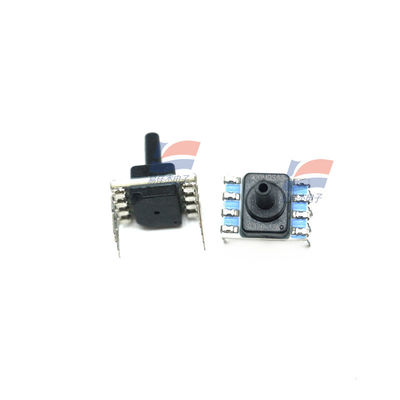

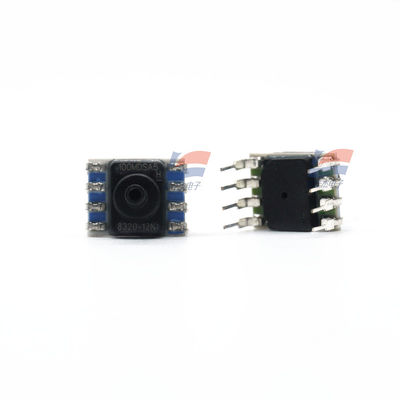

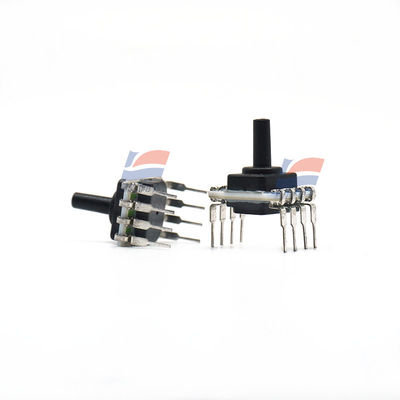

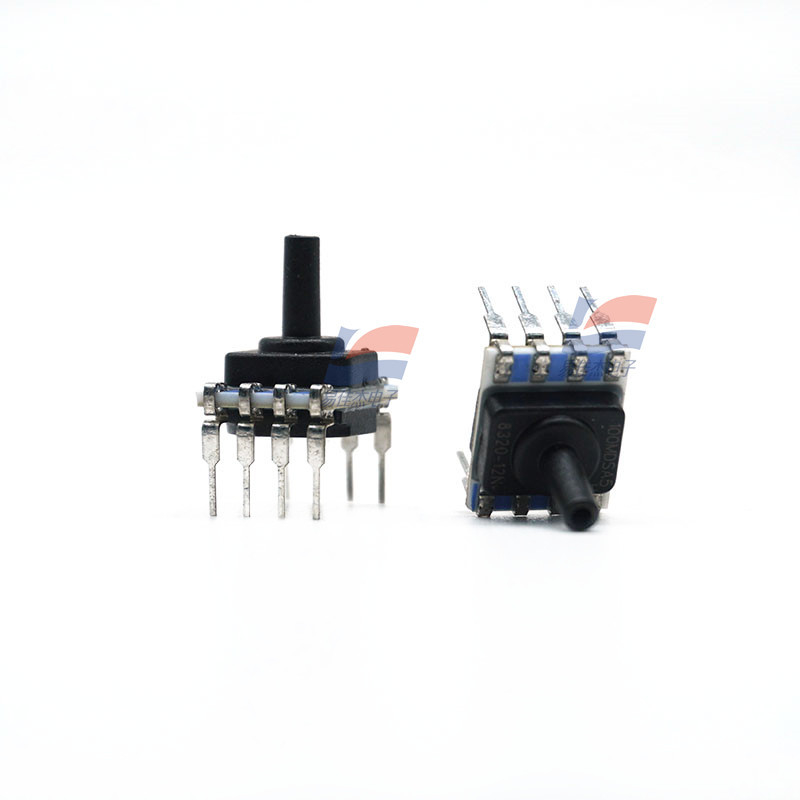

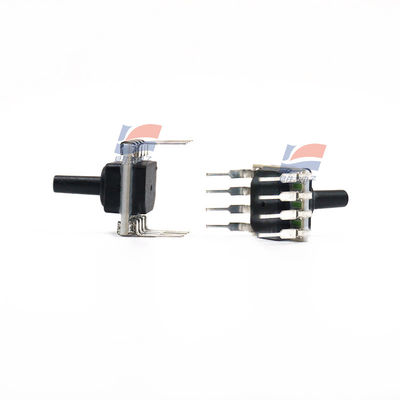

YJJ SSCDLNN100MDSA5 Druksensor met enkel vermogen 3.3Vdc Absolute druk 30psi

Productbeschrijving:

SSCDLNN100MDSA5 Drukverschilsensor ±100mbar Digitale SPI Druksensor

Kenmerken:

De standaard precisie silicium keramische (SSC) serie is een piëzoresistieve silicium druksensor die een proportionele analoge of digitale output biedt voor drukmetingen over een breed bereik van de volledige schaal druk en temperatuurbereik.

De SSC-serie kan uitgebreide kalibratie en temperatuurcompensatie uitvoeren voor de nulpuntpositie, gevoeligheid, temperatuurcoëfficiënt en niet-lineariteit van de sensor door gebruik te maken van applicatie-specifieke geïntegreerde schakelingen op de printplaat. De gekalibreerde analoge outputwaarden en digitale outputwaarden worden bijgewerkt met snelheden van respectievelijk ongeveer 1 kHz en 2 kHz.

Kalibreer de SSC-serie binnen het temperatuurbereik van -20 °C tot 85°C [-4 °F tot 185°F]. Kenmerkend voor deze sensor is dat deze kan werken onder een enkele voedingsspanning van 3,3 Vdc of 5,0 Vdc.

Deze sensoren kunnen absolute druk, manometerdruk of drukverschil meten. De absolute druksensor gebruikt vacuümdruk als interne referentiewaarde en de outputwaarde is proportioneel aan de absolute druk. Het manometerdruktype sensor neemt atmosferische druk als referentie en geeft een outputwaarde die proportioneel is aan het verschil met de atmosferische druk. De drukverschilsensor kan druk meten tussen twee drukpoorten.

TruStability De druksensor is ontworpen voor gebruik met niet-corrosieve en niet-ionische gassen, zoals lucht en andere droge gassen. De prestaties van deze sensoren kunnen worden uitgebreid tot een drukbereik boven 40 mbar, 4 kPa en 20 inH2O door een rijke reeks opties.

Alle producten worden ontworpen en vervaardigd volgens de 9001-norm.

Drukbereik

±1,6 mbar tot ±10 bar, ±160 Pa tot ±1 MPa, ±0,5 inH20 tot ±150 psi

Druksensor type: Absoluut

Werkdruk: 0 psi tot 30 psi

Nauwkeurigheid: 0,25%

Output type: Digitaal

Installatiestijl: SMD/SMT

Interface type: I2C

Werkspanning voeding: 3 V

Poort type: Manifold

Resolutie: 12 bits

Verpakking/Doos: SMT-8

Minimale bedrijfstemperatuur: -40 ° C

Maximale bedrijfstemperatuur: + 85 ° C

Serie: SSC

Verpakking: Bulk

Handelsmerk: Hon

Werkstroom voeding: 1,6 mA

Producttype: Printplaatmontage druksensoren

50

Subcategorie: Sensoren

Voedingsspanning - Maximum: 3,3V

Voedingsspanning - Minimum: 3 V

Handelsmerknam: TruStability

Eenheidsgewicht: 3,200 g
