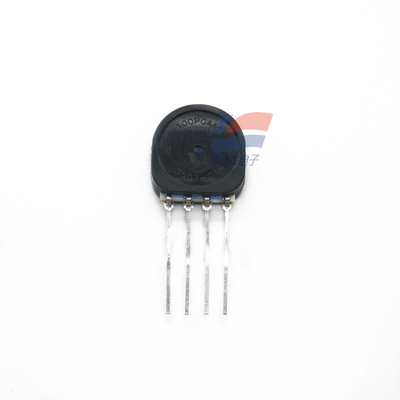

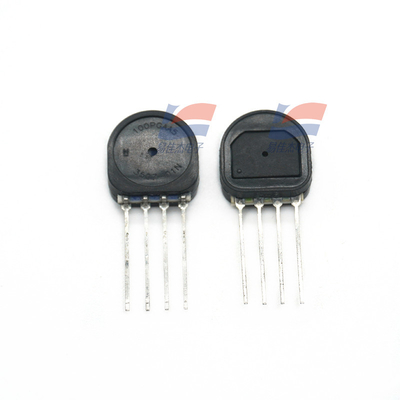

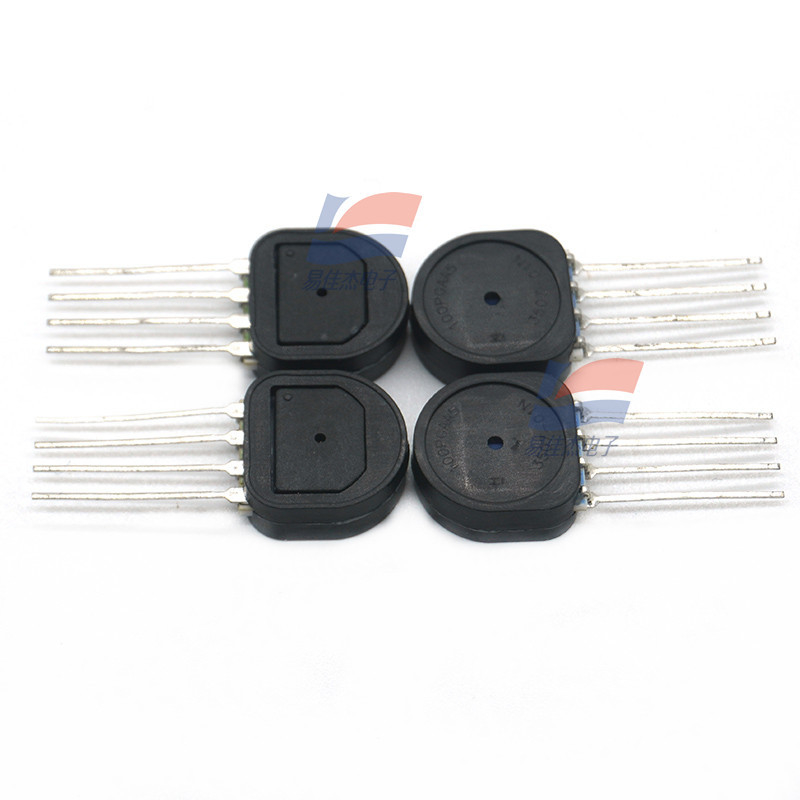

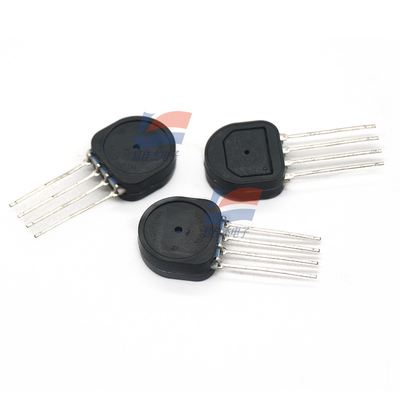

YJJ SSCSSNN100PGAA5 Silicon Ceramic (SSC) Series Piezoresistive Silicon Pressure Sensor

Productbeschrijving:

SSCSSNN100PGAA5 Silicon Ceramic (SSC) Series Piezoresistive Silicon Pressure Sensor

Kenmerken:

Standard precision silicon ceramic (SSC) series is a piezoresistive silicon pressure sensor that offers proportional analog or digital output for providing pressure readings over a wide full-scale pressure span and temperature range.

SSC-serie kan uitgebreide kalibratie en temperatuurcompensatie uitvoeren voor sensor nulpositie, gevoeligheid,Temperatuurcoëfficiënt en niet-lineariteit door toepassingsspecifieke geïntegreerde schakelingen op de printplaat te gebruiken- de gecalibreerde analoge uitgangswaarden en de digitale uitgangswaarden bij te werken met een frequentie van respectievelijk ongeveer 1 kHz en 2 kHz.

Kalibreer de SSC-serie binnen het temperatuurbereik van -20 °C tot 85 °C. Het kenmerk van deze sensor is dat deze kan werken onder een enkele voedingsvoorwaarde van 3,3 Vdc of 5,0 Vdc.

Deze sensoren kunnen absolute druk, meetdruk of drukverschil meten.en de uitgangswaarde is evenredig met de absolute drukDe druktype-sensor van de meter neemt de atmosferische druk als referentie en geeft een uitgangswaarde die evenredig is met het verschil met de atmosferische druk.De drukdifferentialsensor kan de druk tussen twee drukpoorten meten.

TruStability De druksensor is ontworpen voor gebruik in combinatie met niet-corrosieve en niet-ionische gassen, zoals lucht en andere droge gassen.De prestaties van deze sensoren kunnen worden uitgebreid tot een drukbereik van meer dan 40 mbar, 4 kPa en 20 inH2O door middel van een rijk scala aan opties.

Alle producten zijn ontworpen en vervaardigd in overeenstemming met de norm 9001.

Drukbereik

±1,6 mbar tot ±10 bar, ±160 Pa tot ±1 MPa, ±0,5 inH20 tot ±150 psi

Druktype: meter

Werkdruk: 0 psi tot 100 psi

Precies: 0,25%

Uitgangstype: analoog

Installatiestijl: door het gat

Werkspanning van de voeding: 5 V

Type poort: versnelling

Resolutie: 12 bits

Verpakking/doos: SIP-4

Minimale werktemperatuur: -20 °C

Maximale werktemperatuur: + 85 °C

Serie: SSC

Handelsmerk: Honeywell

Werkstroom: 2 mA

Productsoort: drukgevoelers op bord

50

Subcategorie: Sensoren

Stroomtoevoerspanning - Maximaal: 5,25 V

Stroomtoevoerspanning - minimaal: 4,75 V

Handelsnaam: TruStability

Gewicht per eenheid: 1 g
