60 mW stroomverbruik gecompenseerde luchtstroomsensor AWM720P1 Precise ratiometricity and compact design

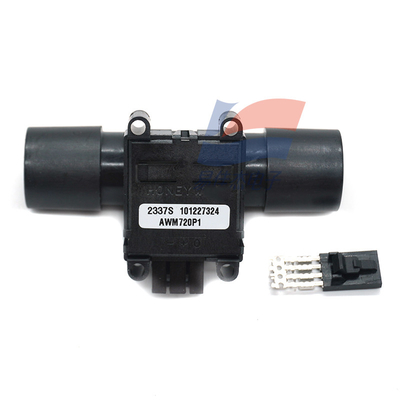

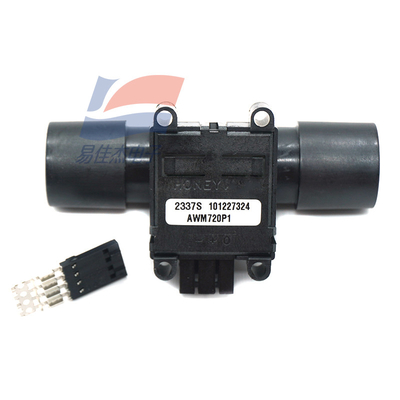

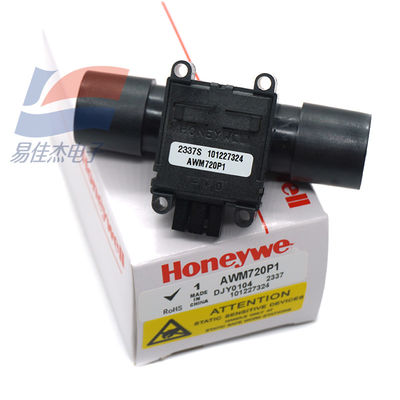

                                                                 Gecompenseerde luchtstroomsensor AWM720P1

AWM700-serie luchtstroomsensorenBeschrijving
De AWM700-serie, gecompenseerde/versterkte luchtstroomsensoren bieden inline stroommeting met een speciaal ontworpen bypassstroombehuising.Deze sensoren meten de doorstroming tot 300 standaard liter per minuut (SLPM) en veroorzaken een typische drukdaling van 1 inH2O.

De AWM700 heeft een hoge doorstroming in een klein pakket, evenals een responstijd van 6 ms. Deze sensoren vereisen een 10 Vdc-toevoer, maar verbruiken slechts 60 mW aan stroom.

De compacte plastic verpakking weerstaat overdrukken van 1720 mbar. 172 kPa. 25 psi zonder afbreuk te doen aan de prestaties. De snap-in AMP-compatibele connector zorgt voor een betrouwbare verbinding.

De AWM700-serie biedt een combinatie van bewezen betrouwbaarheid, hoge nauwkeurigheid en precisie.AWM700 sensor circuits uitvoeren versterking en temperatuur compensatie.

De AWM720P1 en AWM730B5 zijn voornamelijk ontwikkeld voor de medische ventilatiemarkt en voldoen aan de hoge prestatievereisten van veel medische en analytische instrumentatieapplicaties.

AWM700-serie luchtstroomsensorenBelangrijkste kenmerken en voordelen
• Stroombuizen tot 300 SLPM: zorgt voor een lage drukdaling in de toepassing van de klant
• Zeer stabiele nul- en volle schaal: vereist in de meeste toepassingen geen herkalibratie
• Compact verpakkingsontwerp: neemt minder ruimte in de behuizing van de klant in beslag, waardoor de productiekosten mogelijk worden verlaagd; de behuizing kan ook kleiner worden om gemakkelijker in ruimtebeperkte toepassingen te passen
• lage hysteresis en herhaalbaarheid fouten (minder dan 0,35% van de aflezing): zorgt voor een betere nauwkeurigheid van het systeem
• Verbeterde responsstroomtijd van 6 ms: vangt volledige stroomgebeurtenissen vast
• laag energieverbruik: kan worden gebruikt in draagbare apparaten en op batterijen aangedreven toepassingen

AWM700-serie luchtstroomsensorenPotentiële toepassingen
Medicijnen
• Zuurstofconcentratoren en -conservatoren
• Respiratoren en ventilatoren
• Nebulizer
• Continu positieve luchtwegdruk (CPAP)
• Verdoofmachines
Industrieel
• Massa-stroomregulators
• Telecommunicatiesystemen
• Milieuklimaatcontroles
• Brandstofcelcontroles
• Verwerkingsgasbesturingslassen en lasers

AWM700-serie luchtstroomsensorenSpecificaties

Kenmerkend	Parameter
	AWM720P1	AWM730B5
Stroombereik	+200 SLPM	± 300 SLPM
Spanning van opwinding	10 Vdc ±0,01 Vdc	5 Vdc ±0,01 Vdc
Stroomvoorziening	8.0 Vdc min./10.0 Vdc typ./15.0 Vdc max.	9.0 Vdc min./16.0 Vdc max.
Energieverbruik	60 mW
Uitgangsbelasting: zinken aankoop	10 mA type. 20 mA type
Kalibratiegas	lucht
Nulspanningsverschuiving: 25 °C tot -25 °C [77 °F tot -13 °F] 25 °C tot 85 °C 25 °C tot 5 °C [77 °F tot 41 °F] 25 °C tot 60 °C	-2,0 Vdc % leestyp. +2,0 Vdc % leestyp. — —	— — ± 2,5% leestyp. ± 2,5% leestyp.
Ratiometrisiteitsfout	± 0,30 % leestyp.	—
Herhaalbaarheid en hysteresis	± 0,50 % maximale aflezing.	±0,035 Vdc typ.
Reactietijd	6 ms typ.	10 ms typ.
Opwarmtijd	—	5 s
Drukdaling op volle schaal	25 mbar, 250 Pa, 1,0 inH20 type.	3300 Pa, 1,2 inH20 type.
Overdruk	1720 mbar. 172 kPa. 25 psi max.	1034 mbar. 103 kPa. Maximaal 15 psi.
Temperatuurbereik: werkend opslag	-25 °C tot 85 °C [-13 °F tot 185 °F] -40 °C tot 90 °C [-40 °F tot 194 °F]	5 °C tot 60 °C [41 °F tot 140 °F] -40 °C tot 90 °C [-40 °F tot 194 °F]
Gevoeligheid voor oriëntatie	—	< 0,005 Vdc typische variatie bij 5 Vdc-opwinding tussen twee richtingen
Gewicht	34 g [1,20 oz]	230,75 oz
Verbinding	een snap-in AMP 103956-3 met sensor
