YJJ XGZP164 1kPa Transverse Dual Intake Pipe Differentiële Druk Sensor wordt gebruikt in medische consumentenelektronica

Productbeschrijving:

XGZP164 1kPa Transverse Dual Intake Pipe Differentiële Druk Sensor wordt gebruikt in medische consumentenelektronica

Kenmerken:

Meetbereik: -100 kPa tot 0 kPa... 1 kPa... 200 kPa

MEMS-technologie

Differentiële druk of drukmetervorm

SOP-verpakkingsformulier, zijdelings luchtmond

Het is van toepassing op niet-corrosieve gassen.

Werktemperatuurbereik: -30°C tot +100°C

De maximale statische druk is 500 kPa.

De richting van de pinnen kan worden gekozen

"Gebruiksgebied"

Medische gebieden zoals ventilatoren, spirometers en apparaten voor de behandeling van slaapapneu

Luchtstroomdetectie, verwarming, ventilatie en airconditioning, pneumatische apparatuur, drukschakelaars en andere industriële sectoren

Biologische wetenschappen, kleine huishoudelijke apparaten, consumentenelektronica, sport- en fitnessapparatuur, brandbestrijdingsapparatuur, Internet of Things en andere gebieden

Productoverzicht

De XGZP164 type piezoresistive drukgevoelige element is een druk sensor geschikt voor gebieden zoals biomedicine en automotive elektronica.

Het is een siliconen piezoresistieve drukgevoelige chip verwerkt door MEMS-technologie.

Het is samengesteld uit vier weerstanden. De vier varistors vormen de Wheatstone brug structuur. Wanneer druk wordt uitgeoefend op het elastische membraan, zal de brug een contactpunt te genereren

Een spanningsuitgangssignaal met een lineaire evenredige verhouding van de toegepaste druk.

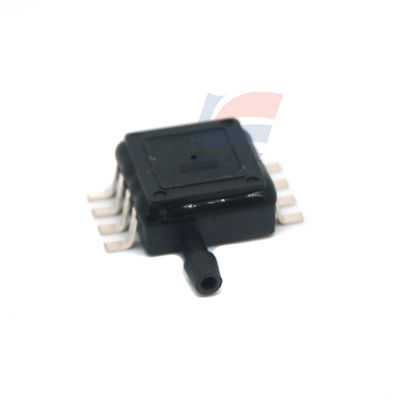

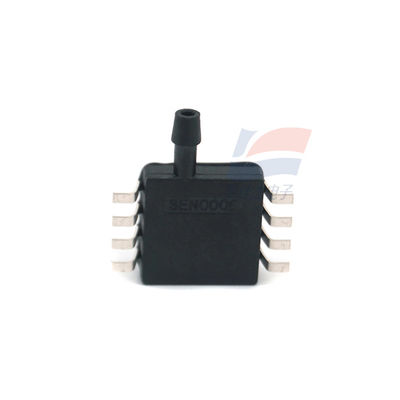

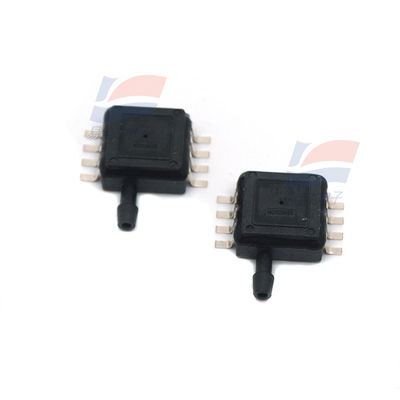

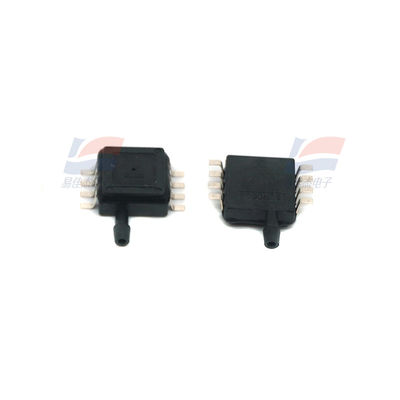

De XGZP164 drukgevoelige component is een OEM-component verpakt in de standaard SOP8 vorm, die handig is voor gebruikers om de oppervlakte montage

De oppervlakteluchtmond is ontworpen met een haak, die geschikt is voor de laterale luchtinlaatdrukstructuur en de luchtmond effectief voorkomt af te vallen.

Het heeft een uitstekende lineariteit, herhaalbaarheid en stabiliteit, een hoge gevoeligheid en is handig voor gebruikers om output- en temperatuurverschuivingen te debuggen en te compenseren.

Structurele prestaties

Drukgevoelige chip: siliciummateriaal

looddraad: gouden draad

Verpakkingshel: PPS materiaal

Pin: met zilver bekleed koper

Nettogewicht: ongeveer 0,4 gram

"Elektrische prestaties"

Stroomvoorziening: ≤ 15 V gelijkstroom of ≤ 3,0 mA gelijkstroom

Inputimpedantie: 4kΩ tot 6kΩ

Uitgangsimpedantie: 4kΩ tot 6kΩ

Isolatieweerstand: 100MΩ,100VDC

Toegestane overbelasting: 3 maal de maximale statische druk (maximale statische druk ≤ 40 kPa)

1.5 maal de maximale statische druk (40 kPa < maximale statische druk ≤ 350 kPa)

voorwaarden"

Metingsmedium: lucht

Gemiddelde temperatuur: (25±1) °C

Omgevingstemperatuur: (25±1) °C

Vibratie: 0,1 g ((1 m/s 2) Max.

Vochtigheid: (50%±10%) RH

Stroomvoorziening: (5±0,005) V DC

Het wordt alleen gebruikt als testvoorwaarde voor de volgende basisparameters:

Sspecificaties:
