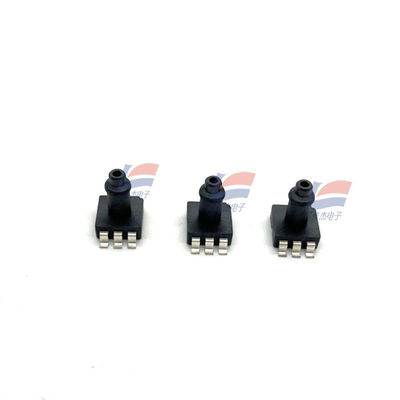

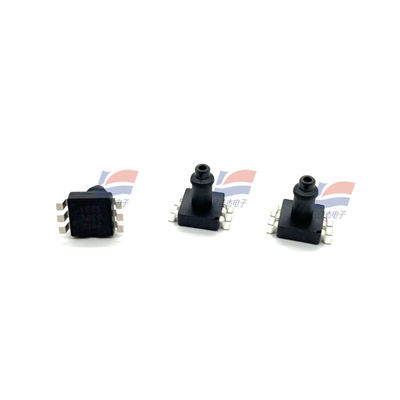

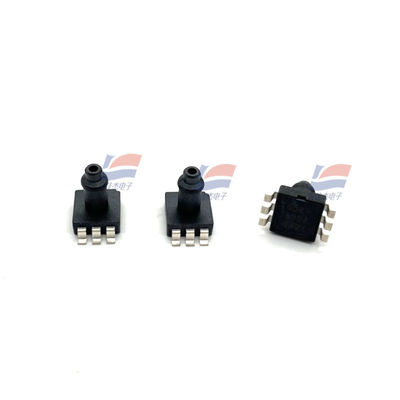

YJJ XGZP166 Korte inlaatpijp 3 mm Gasdruk sensor POCT Bloed Immuno kwantitatieve analysator 10kPa

Productbeschrijving:

XGZP166 Korte inlaatpijp 3 mm Gasdruk sensor POCT Bloed Immuno kwantitatieve analysator 10kPa

Kenmerken:

Meetbereik: -100 kPa tot 0 kPa... 350 kPa

MEMS-technologie

Gewichtsdrukformulier

SOP-verpakkingsformulier, 3 mm korte luchtpijp

Geschikt voor niet-corrosieve gassen

Werktemperatuurbereik: 30 °C tot + 100 °C

De terugdrukkamer van de chip is onder druk

De richting van de pinnen kan worden gekozen

Elektrische prestaties

Stroomvoorziening: ≤15VDC of ≤3,0mA DC

Inputimpedantie:4kQ tot 6kQ

Uitgangsimpedantie:4kQ tot 6kQ

Isolatieweerstand: 100 m · 100VDC

Toegestane overbelasting: Toegestane overbelasting:3 maal volle schaal (drukbereik ≤ 40 kPa)

2 maal volle schaal (40 kPa < drukbereik ≤ 200 kpa)

1.5 keer de volledige schaal (200kPa < drukbereik ≤ 350kPa)

Een spanningsuitgangssignaal met een lineaire evenredige verhouding van de toegepaste druk.

De XGZP166 drukgevoelige component is een OEM-component verpakt in de standaard SOP8 vorm, die handig is voor gebruikers om de oppervlakte montage

De oppervlakteluchtmond is ontworpen met een haak, die geschikt is voor de laterale luchtinlaatdrukstructuur en de luchtmond effectief voorkomt af te vallen.

Het heeft een uitstekende lineariteit, herhaalbaarheid en stabiliteit, een hoge gevoeligheid en is handig voor gebruikers om output- en temperatuurverschuivingen te debuggen en te compenseren.

Structurele prestaties

Drukgevoelige chip: siliciummateriaal

looddraad: gouden draad

Verpakkingshel: PPS materiaal

Pin: met zilver bekleed koper

Nettogewicht: ongeveer 0,4 gram

"Elektrische prestaties"

Stroomvoorziening: ≤ 15 V gelijkstroom of ≤ 3,0 mA gelijkstroom

Inputimpedantie: 4kΩ tot 6kΩ

Uitgangsimpedantie: 4kΩ tot 6kΩ

Isolatieweerstand: 100MΩ,100VDC

Toegestane overbelasting: 3 maal de maximale statische druk (maximale statische druk ≤ 40 kPa)

1.5 maal de maximale statische druk (40 kPa < maximale statische druk ≤ 350 kPa)

voorwaarden"

Metingsmedium: lucht

Gemiddelde temperatuur: (25±1) °C

Omgevingstemperatuur: (25±1) °C

Vibratie: 0,1 g ((1 m/s 2) Max.

Vochtigheid: (50%±10%) RH

Stroomvoorziening: (5±0,005) V DC

Het wordt alleen gebruikt als testvoorwaarde voor de volgende basisparameters:

Sspecificaties:
