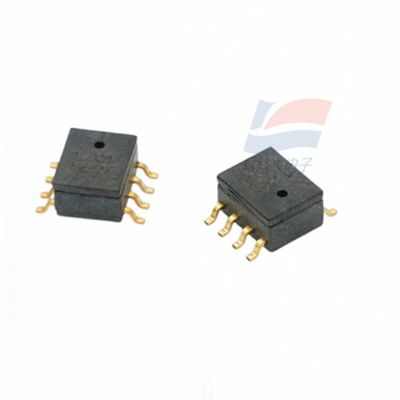

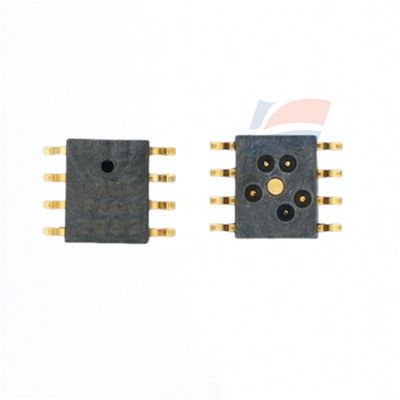

YJJ XGZP170 piezoresistieve druk sensor wordt gebruikt voor waterdichte en zeer stabiele waterdruk in kraanwater

Productbeschrijving:

XGZP170 Piezoresistive druk sensor wordt gebruikt voor waterdichte en zeer stabiele waterdruk in kraanwater

Kenmerken:

Meetbereik: -100 kPa tot 0 kPa... 1000 kPa

MEMS-technologie

Gewichtsdrukformulier

Verpakkingsformulier SOP of DIP

Geschikt voor niet-corrosieve gassen

Werktemperatuurbereik: 30 °C tot + 100 °C

De terugdrukkamer van de chip is onder druk

De richting van de pinnen kan worden gekozen

Elektrische prestaties

Stroomvoorziening: ≤15VDC of ≤3,0mA DC

Inputimpedantie:4kQ tot 6kQ

Uitgangsimpedantie:4k2 tot 6kQ

Isolatieweerstand: 100MQ/100VDC

Toegestane overbelasting: Toegestane overbelasting:3 maal volle schaal (drukbereik ≤ 40 kPa)

2 maal volle schaal (40 kPa < drukbereik ≤ 200 kpa)

1.5 keer de volledige schaal (200kPa < drukbereik ≤ 1000kPa)

Drukgevoelige chip: siliciummateriaal

looddraad: gouden draad

Verpakkingshel: PPS materiaal

Pin: met zilver bekleed koper

Nettogewicht: ongeveer 0,4 gram

"Elektrische prestaties"

Stroomvoorziening: ≤ 15 V gelijkstroom of ≤ 3,0 mA gelijkstroom

Inputimpedantie: 4kΩ tot 6kΩ

Uitgangsimpedantie: 4kΩ tot 6kΩ

Isolatieweerstand: 100MΩ,100VDC

Toegestane overbelasting: 3 maal de maximale statische druk (maximale statische druk ≤ 40 kPa)

1.5 maal de maximale statische druk (40 kPa < maximale statische druk ≤ 350 kPa)

voorwaarden"

Metingsmedium: lucht

Gemiddelde temperatuur: (25±1) °C

Omgevingstemperatuur: (25±1) °C

Vibratie: 0,1 g ((1 m/s 2) Max.

Vochtigheid: (50%±10%) RH

Stroomvoorziening: (5±0,005) V DC

Het wordt alleen gebruikt als testvoorwaarde voor de volgende basisparameters:

Sspecificaties:
