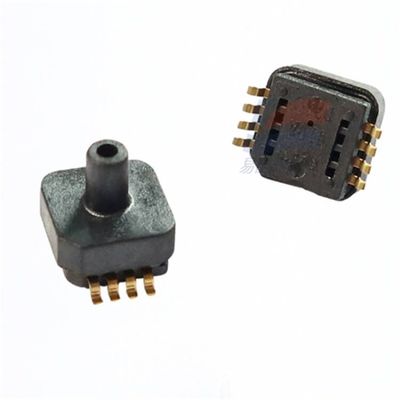

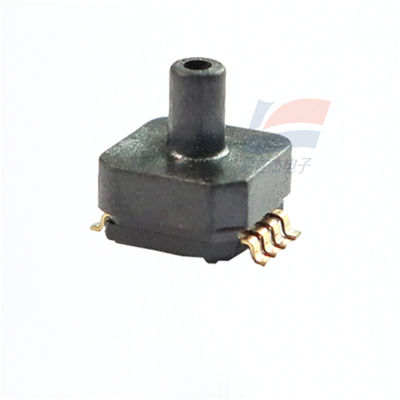

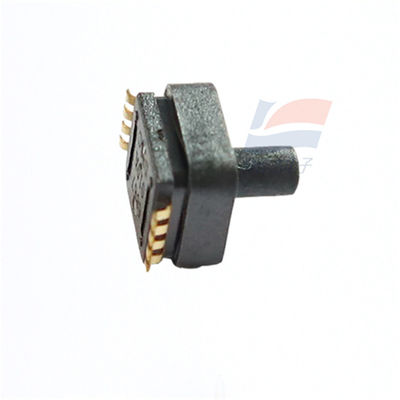

YJJ XGZP182 druk sensor heeft een absolute drukbereik van 700 Kpa tot 100 Psi

Productbeschrijving:

XGZP182 druk sensor heeft een absolute drukbereik van 700 Kpa tot 100 Psi

Kenmerken:

XGZP182 piezoresistief drukgevoelig element is een druksensor die geschikt is voor gebieden zoals biomedicine en automobielelektronica.De kerncomponent is een siliconen piezoresistieve drukgevoelige chip verwerkt door MEMS-technologieDeze drukgevoelige chip bestaat uit een elastisch membraan en vier op het membraan geïntegreerde weerstanden.Wanneer druk op het elastische membraan werkt, zal de brug een spanningsuitgangssignaal genereren dat lineair evenredig is aan de toegepaste druk.

Het drukgevoelige onderdeel XGZP182 is een OEM-onderdeel dat is verpakt in de standaard SOP6-vorm, die voor gebruikers handig is om op het oppervlak te monteren.die vocht en oliedamp effectief kan voorkomen.

Het heeft een uitstekende lineariteit, herhaalbaarheid en stabiliteit, een hoge gevoeligheid en is handig voor gebruikers om output- en temperatuurverschuivingen te debuggen en te compenseren.

Structurele prestaties

Drukgevoelige chip: siliciummateriaal

looddraad: gouden draad

Verpakkingsomhulsel: PPS-materiaal

Pins: verguld

Beschermende lijm: fluorhoudend siliconenrubber

Elektrische prestaties

Stroomvoorziening: ≤15VDC of ≤3,0mADC

Inputimpedantie:4kQ tot 6k2

Uitgangsimpedantie:4kQ tot 6kQ

Isolatieweerstand: 100 m · 100VDC

Toegestane overbelasting: 15 maal volle schaal

Productkenmerken

Meetbereik: 0 tot 100 kPa... 700 kPa

MEMS-technologie

Absolute drukvorm

SOP-verpakkingsformulier, lijmvulling

Geschikt voor niet-corrosieve en niet-geleidende gassen of vloeistoffen

Werktemperatuurbereik: 30 °C tot + 100 °C

De terugdrukkamer van de chip is onder druk

Toepassingsgebied

Op het gebied van kleine huishoudelijke apparaten zoals rijstkokers, sojamelkmachines, waterzuiveringsmachines en koffiemachines zijn er bandenspanningsmeters, remversterkers,met een vermogen van meer dan 50 WIn de automobiel-elektronica zijn er massagers, luchtmatrassen, dierlijke bloeddruksensoren en gastro-intestinale sensoren.

Instrumenten, meters en andere absolute druksystemen

Sspecificaties:
