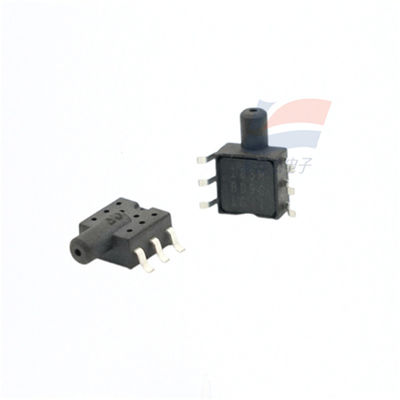

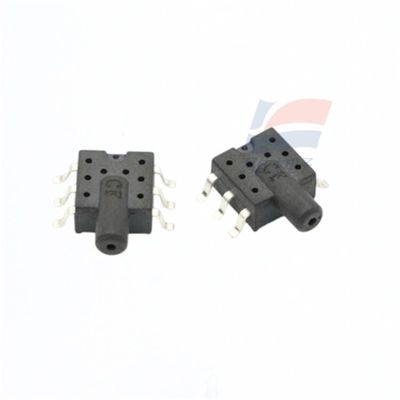

YJJ XGZP185 Druksensor voor niet-corrosieve gassen 6kΩ Uitgangsimpedantie en 3x overbelastingcapaciteit

Productbeschrijving:

XGZP185 Druksensor is geschikt voor niet-corrosieve gassen met een selecteerbaar bereik

Kenmerken:

XGZP185 piezoresistief drukgevoelig element is een druksensor die geschikt is voor gebieden zoals biomedische en automobielelektronica.De kerncomponent is een siliconen piezoresistieve drukgevoelige chip verwerkt door MEMS-technologieDeze drukgevoelige chip bestaat uit een elastisch membraan en vier op het membraan geïntegreerde weerstanden.Wanneer druk op het elastische membraan werkt, zal de brug een spanningsuitgangssignaal genereren dat lineair evenredig is aan de toegepaste druk.

Het drukgevoelige onderdeel XGZP183 is een OEM-onderdeel dat is verpakt in de standaard SOP6-vorm, die voor gebruikers handig is om op het oppervlak te monteren.die vocht en oliedamp effectief kan voorkomen.

Het heeft een uitstekende lineariteit, herhaalbaarheid en stabiliteit, een hoge gevoeligheid en is handig voor gebruikers om output- en temperatuurverschuivingen te debuggen en te compenseren.

Structurele prestaties

Drukgevoelige chip: siliciummateriaal

looddraad: gouden draad

Verpakkingsomhulsel: PPS-materiaal

Pins: verguld

Beschermende lijm: fluorhoudend siliconenrubber

Elektrische prestaties

Stroomvoorziening: ≤15VDC of ≤3,0mADC

Inputimpedantie:4kQ tot 6k2

Uitgangsimpedantie:4kQ tot 6kQ

Isolatieweerstand: 100 m · 100VDC

Toegestane overbelasting: 15 maal volle schaal

Meetbereik: -100 kPa tot 0 kPa... 1000 kPa

MEMS-technologie

Gewichtsdrukformulier

SOP-verpakkingsformulier

Geschikt voor niet-corrosieve gassen

Werktemperatuurbereik: 30 °C tot + 100 °C

De terugdrukkamer van de chip is onder druk

De richting van de pinnen kan worden gekozen

Elektrische prestaties

Stroomvoorziening: ≤15VDC of ≤3,0mA DC

Inputimpedantie:4kQ tot 6k2

Uitgangsimpedantie:4kQ tot 6kΩ

Isolatieweerstand: 100 m 2,100VDC

Toegestane overbelasting:3 maal volle schaal (drukbereik ≤ 40 kPa) 2 maal volle schaal (40 kPa < drukbereik ≤ 200 kPa)

1.5 keer de volledige schaal (200kPa < drukbereik ≤ 1000kPa)

Sspecificaties:
