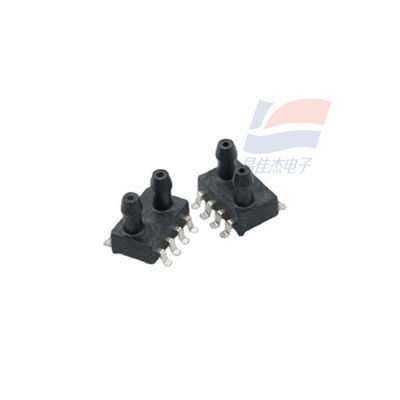

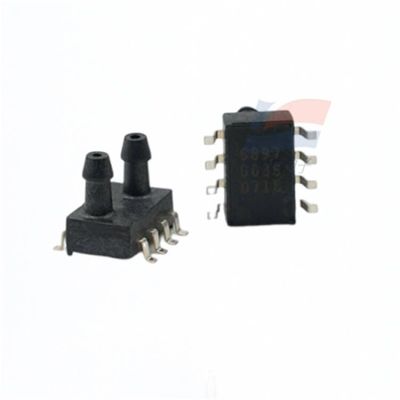

YJJ XGZP190 Barometrische differentialdruksensor voor luchtmeting van gemiddelde en omgevingstemperatuur 25±1 C MV ventilator SOP8

Productbeschrijving:

XGZP190 Differentiële druk barometrische sensor Differentiële MV luchtfilter ventilator SOP8

Kenmerken:

Meetbereik: -100 kPa tot 0 kPa... 1 kPa... 200 kPa

MEMS-technologie

Differentiële druk of drukmetervorm

SOP-verpakkingsformulier, anti-drop-structuur van het luchtstuk

Het is van toepassing op niet-corrosieve gassen.

Werktemperatuurbereik: -30°C tot +100°C

De richting van de pinnen kan worden gekozen

"Gebruiksgebied"

Medische gebieden zoals ventilatoren, spirometers en apparaten voor de behandeling van slaapapneu

Luchtstroomdetectie, verwarming, ventilatie en airconditioning, pneumatische apparatuur, drukschakelaars en andere industriële sectoren

Biologische wetenschappen, kleine huishoudelijke apparaten, consumentenelektronica, sport- en fitnessapparatuur, brandbestrijdingsapparatuur, Internet of Things en andere gebieden

Productoverzicht

Het XGZP190 piezoresistieve drukgevoelige element is een druksensor die geschikt is voor gebieden zoals biomedicine en automobielelektronica.

Het is een siliconen piezoresistieve drukgevoelige chip verwerkt door MEMS-technologie.

Het is samengesteld uit vier weerstanden. De vier varistors vormen de Wheatstone brug structuur. Wanneer druk wordt uitgeoefend op het elastische membraan, zal de brug een contactpunt te genereren

Een spanningsuitgangssignaal met een lineaire evenredige verhouding van de toegepaste druk.

De XGZP190 drukgevoelige component is een OEM-component verpakt in de standaard SOP8 vorm, die handig is voor gebruikers om oppervlakte montage en gas te nemen

De mond is ontworpen met een haak, waardoor de slang onder druk niet afvalt.

Het heeft een uitstekende lineariteit, herhaalbaarheid en stabiliteit, een hoge gevoeligheid en is handig voor gebruikers om output- en temperatuurverschuivingen te debuggen en te compenseren.

Structurele prestaties

Drukgevoelige chip: siliciummateriaal

looddraad: gouden draad

Verpakkingshel: PPS materiaal

Pin: met zilver bekleed koper

Nettogewicht: ongeveer 0,4 gram

"Elektrische prestaties"

Stroomvoorziening: ≤ 15 V gelijkstroom of ≤ 3,0 mA gelijkstroom

Inputimpedantie: 4kΩ tot 6kΩ

Uitgangsimpedantie: 4kΩ tot 6kΩ

Isolatieweerstand: 100MΩ,100VDC

Toegestane overbelasting: 3 maal de maximale statische druk (maximale statische druk ≤ 40 kPa)

1.5 maal de maximale statische druk (40 kPa < maximale statische druk ≤ 200 kPa)

De maximale overbelastingsdruk aan het eind van de lage druk van P2:250KPA

Metingsmedium: lucht

Gemiddelde temperatuur: (25±1) °C

Omgevingstemperatuur: (25±1) °C

Vibratie: 0,1 g ((1 m/s 2) Max.

Vochtigheid: (50%±10%) RH

Stroomvoorziening: (5±0,005) V DC

Sspecificaties:
