KGZ-NGL-096-273 Zirconia Zuurstofsensor Lucht- en Ruimtevaart Zuurstofbewaking Hoogtemperatuur Industriële Oven

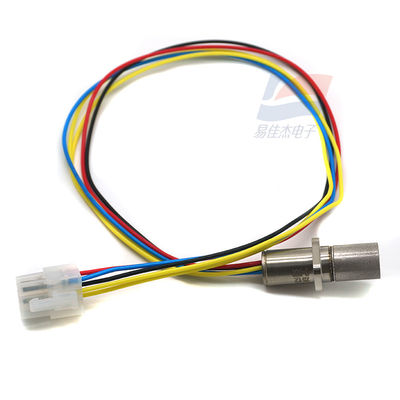

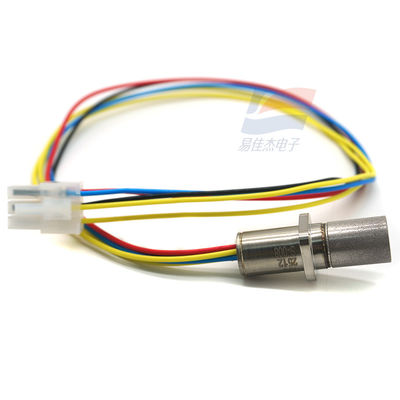

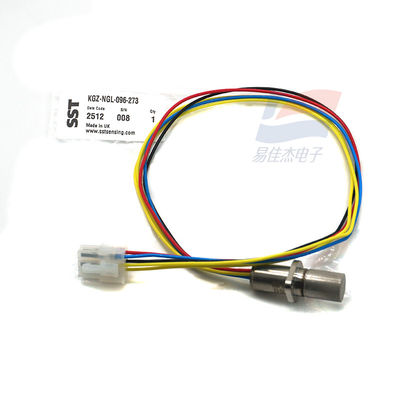

KGZ-NGL-096-273 Zirconia zuurstofsensor

1. Overzicht

• Een op de flenzen gemonteerde zirconiazuurstofsensor van SST, ontworpen voor bemonsteringskamers. Geprefereerd door klanten in de lucht- en ruimtevaart en toepassingen die hoge temperatuur en hoge druk vereisen.

2. Bedrijfsomstandigheden

• WerkspanningVoor de toepassing van de onderstaande voorschriften:
• Standby-spanningVoor de onderstaande categorieën:
• Toegestane gastemperatuur: -100°C tot +250°C
• Gasstroom: 0 ̊10 m/s

3Elektrische kenmerken

• Impedantie van de pomp bij 700°C: < 6 kΩ
• Uitgangssignaal: Oxygenpartialdrukmetingsbereik: 2 mbar3 bar, nauwkeurigheid: ≤5 mbar
• Kalibratievrij ontwerp: geen referentiegas vereist; eenvoudige kalibratie in één punt is mogelijk in elk bekend gas (inclusief frisse lucht).

4Temperatuurkenmerken

• Interne werktemperatuur: 700°C
• Aanbevolen voorverwarmingstijd: 60-100 seconden voor sensorwerking
• Outputstabiliteitstijd: Stabiliseren binnen 180 seconden na opstarten

5. Mechanische kenmerken

• Herhaalde toegestane versnelling: 5g
• Toegestane toevallige versnelling30 g

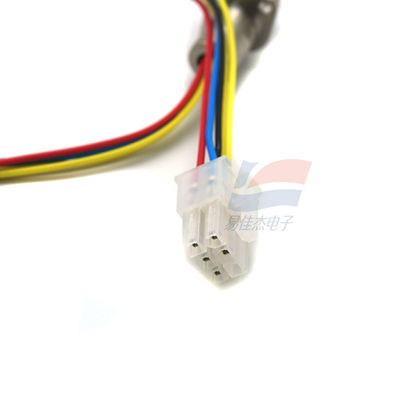

• Beëindiging: 0,4 m kabel met Molex-connector

6. Andere kenmerken

• Reactietijd (T90): < 4 seconden
• MetingstechnologieDe sensor genereert een "hartslag" -signaal tijdens de continue controle van het zuurstofgehalte, waardoor onmiddellijke storingswaarschuwingen worden gegeven.
• Leven in dienst: Tot 10 jaar (afhankelijk van de toepassing), met behulp van niet-afneembare sensorceltechnologie.

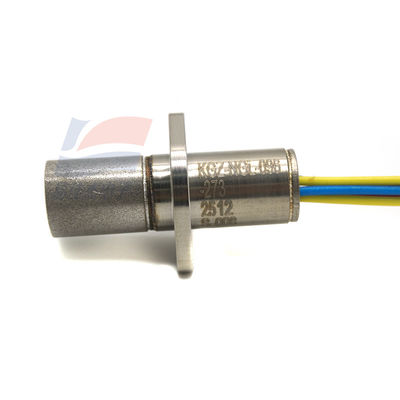

• Structuur: Zirkonium (ZrO2) detectieelement, volledig van roestvrij staal, met flens, pin terminal.
• Aanpassingsvermogen aan het milieu: Bruikbaar in omgevingen met hoge temperaturen, vochtigheid en onder druk.

Toepassingen

• Oxygenbewaking in de luchtvaart
• Hoogtemperatuurindustrieovens
• Systemen voor het optimaliseren van het verbrandingspercentage
• Meting van de drukvatomgeving
