YJJ SM353LT SM351LT Nanoampère Serie All-pole Magnetoresistieve 310nA Hall Sensor

Productbeschrijving:

SM353LT Nanoampère-serie Allepolige magnetoresistieve 310nA Hall-sensor

Functies:

SM353LT all-pole magnetoresistieve 310nA Hall-sensor met een magnetische gevoeligheid van 14 tot 20G van

Nanopower-serie all-pole magnetoresistieve sensoren met geïntegreerde schakelingen voor all-pole positiesensoren. SOT-23. De typische waarde is 7 G en de waarde is 11 G (SM351LT); De typische waarde is 14 G en de waarde is 20 G (SM353LT); De typische stroom bedraagt ​​360 nA (SM351LT) en 310 nA (SM353LT).

Magnetisch gevoelige weerstandssensor IC (geïntegreerd circuit)

Magnemistor (MR)-sensor-ics uit de Nanopower-serie zijn zeer gevoelige apparaten, zeer geschikt voor toepassingen met grote luchtspleten, kleine magnetische velden en lage stroomvereisten.

De sensor-IC moet parallel aan de zuid- of noordpool in de richting van de sensor worden geïnstalleerd, zonder dat er extra identificatie van magnetische polen nodig is. Dit vereenvoudigt de installatie en bespaart mogelijk kosten. Het gemiddelde stroomverbruik van deze sensor-IC's is extreem laag. De uitgang is een push-pull-uitgang zonder pull-up-weerstand en de bedrijfsspanning is slechts 1,65 V, wat de energie-efficiëntie aanzienlijk kan verbeteren.

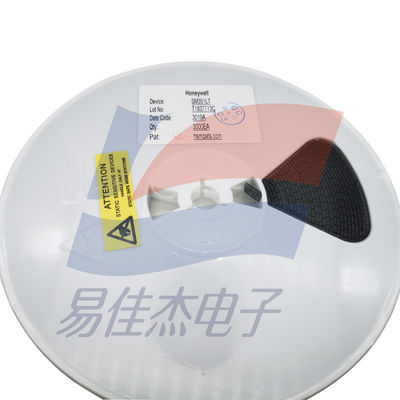

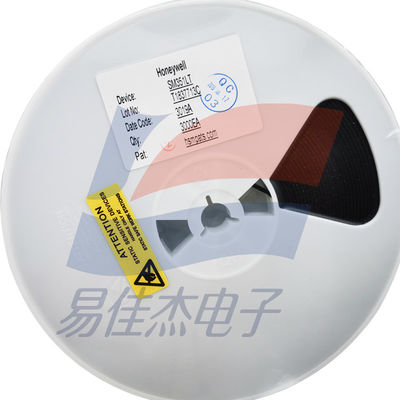

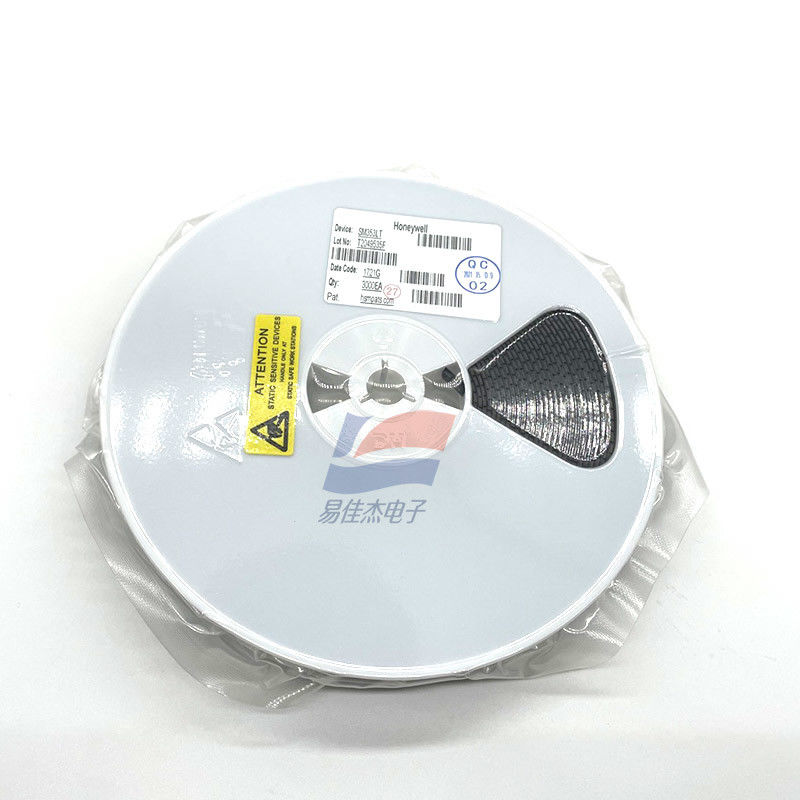

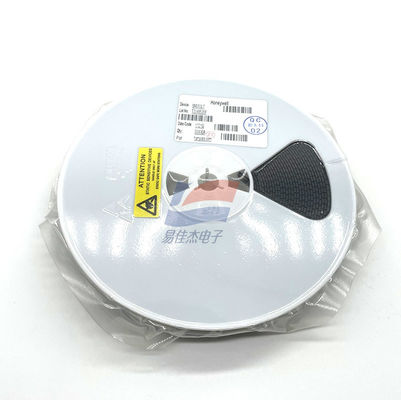

Deze magnemistorsensor-ics uit de Nanopower-serie maken gebruik van het ultrakleine SOT-23-pakket voor opbouwmontage. De verpakking heeft de vorm van tape en haspel, met 3.000 stuks per haspel, en is geschikt voor het installeren van componenten door middel van geautomatiseerde sortering en plaatsing.

Belangrijkste kenmerken

Hoge gevoeligheid: de typische waarde van SM351LT is 7G, ​​en de waarde is; De typische waarde van SM353LT is 14G en de waarde is 20G

Nanopower (extreem laag stroomverbruik): De gemiddelde stroom van SM351LT is 360 nA, en die van SM353LT is 310 nA

Voedingsspanningsbereik: 1,65 Vdc tot 5,5 Vdc; Vereenvoudigd het ontwerp

Volpolige inductie: de magneet kan elke magnetische pool activeren

Temperatuurbereik: -40 ℃ tot 85 ℃ [-40 ° F tot 185 ° F

Push-pull-uitgang: geen externe pull-up-weerstand vereist

Niet-chopper-stabiel ontwerp Materialen die voldoen aan RoHS-conformiteit: Voldoen aan de eisen van Richtlijn 2002/95/EG

Verpakking: SOT-23Potentiële toepassingsgebieden

Industrie

Mobiele apparaten (zoals draagbare computerapparatuur en scanners)

Water-, elektriciteits- en gasmeters

Toegangscontrole voor gebouwen Vervang de reedschakelaar in beveiligingssystemen op batterijen

Industriële rookmelder

Specificaties:
