YJJ SS360ST SS360NT SS360PT DC Brushless Motoren 3.5mA vergrendelde Positie Hall Effect Sensor met Voeding stroom 20 mA

Productbeschrijving:

SS360ST SS360NT SS360PT DC borstelloze motoren 3,5 mA vergrendelde positie Hall-effectsensor

Functies:

Geïntegreerde schakeling met vergrendelbare positiesensor: Zeer gevoelige, vergrendelbare digitale Hall-effectsensor geïntegreerde schakeling. SOT-23, plat TO-92 type, met recht of gevormd pennenpakket. Digitale current-sink-uitgang

ZOEKOPDRACHT

De SS360NT, SS360ST, SS360ST-10K, SS460S, SS460S-T2, SS460S-T3 en SS460S-LP hooggevoelige, lock-in digitale Hall-effectsensor-geïntegreerde schakelingen zijn gevoelige en universele kleine apparaten die werken op magnetische velden van permanente magneten of elektromagneten. Zij kunnen inspelen op de veranderende Noord- en Zuidpool. SS360NT wordt geopend via de Noordpool, terwijl SS360ST, SS460S, SS460S-T2 en SS460S-LP worden geopend via de Zuidpool.

Het geïntegreerde sensorcircuit biedt een betrouwbaar schakelpunt en de magnetische gevoeligheid is over het algemeen zo hoog als 30G (55G). Deze sensor-geïntegreerde schakeling maakt geen gebruik van het chopper-stabilisatie-effect op het Hall-element, waardoor een helder uitgangssignaal wordt geleverd. Bovendien kan het, vergeleken met de zeer competitieve, hooggevoelige geïntegreerde schakeling met Hall-effect-latchsensor die gebruikmaakt van het chopper-stabilisatie-effect, een snellere responstijd bereiken.

Deze producten bieden bescherming tegen omgekeerde polariteit en kunnen stabiel output leveren binnen een temperatuurbereik van -40°C tot 150°C. Ze zijn geschikt voor elke DC-voedingsspanning van 3Vdc tot 24Vdc.

Voor fabrikanten van borstelloze DC-motoren die betrouwbare en consistente latk-in-sensoren nodig hebben om efficiëntere kleine ontwerpproducten te verkrijgen, kan de nieuw gelanceerde hooggevoelige Hall-effect latk-in-sensor-geïntegreerde schakeling snel reageren op veranderingen in het magnetische veld om de motorefficiëntie te verbeteren, terwijl ze ook reageren op zwakke magnetische velden en een consistente herhaalbaarheid behouden.

Deze producten omvatten de volgende verpakkingsstijlen:

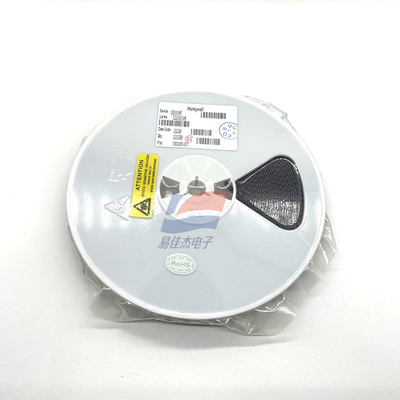

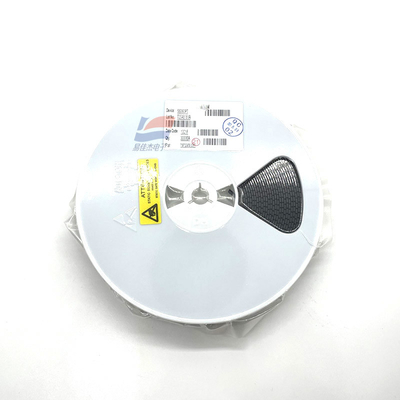

SS360NT, SS360ST, SS360ST-10K: SOT-23 pakket voor opbouwmontage, draagtape en haspel

Plat type TO-92, standaard rechte pinnen, bulkverpakking

Platte TO-92-type, gevormde pinnen, munitiepakketvormige tapebox

Plat TO-92 type, lange rechte pinnen, draagtape en haspel

Plat TO-92-type, standaard rechte pinnen, haspeldoos van het munitiepakket

Specificaties:
