Productbeschrijving:

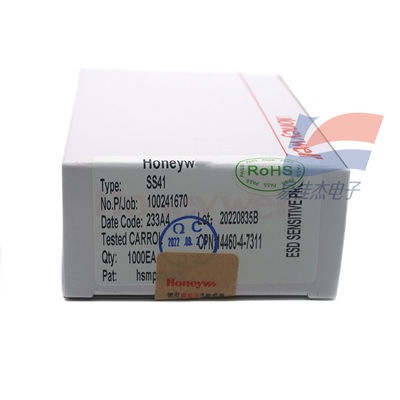

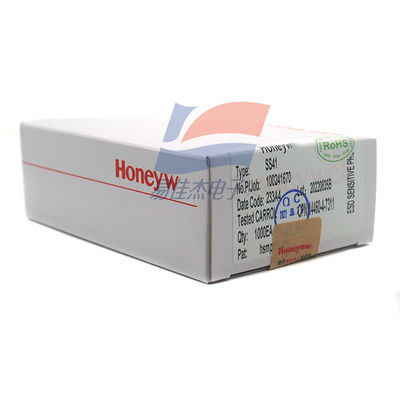

SS411A Rechte pin 14,99 mm Digitaal slot Enkelpolige Hall-effectsensor
Functies:
Geïntegreerde schakeling van de grendelpositiesensor
SS400-serie, SS500-serie
Geïntegreerde schakelingen van enkelpolige digitale Hall-effectsensoren met lage, gemiddelde en hoge magnetische veldintensiteiten. Platte TO-92-stijl, SOT-89B-pakket. Digitale current-sink-uitgang
Het geïntegreerde sensorcircuit uit de SS400-serie is een kleine digitale Hall-effectsensor voor algemeen gebruik. Het werkt door het magnetische veld dat wordt geleverd door een permanente magneet of een elektromagneet, en wordt gebruikt om te reageren op de afwisselende magnetische noord- en zuidpool of alleen op de magnetische zuidpool. Er is keuze uit bipolaire grendelmagneten en unipolaire magneten.
De bandgap-aanpassingsfunctie zorgt voor een stabiele werking binnen het voedingsspanningsbereik van 3,8Vdc tot 30Vdc. Deze sensoren kunnen een continue stroomuitvoer van 20 mA bereiken en kunnen cyclisch werken met een stroomsterkte tot 50 mA. Het vermogen om te werken op een spanning van 3,8 V kan in veel potentiële laagspanningstoepassingen worden gebruikt.
De digitale open circuit collector current sink-uitgang kan eenvoudig worden aangesloten en gebruikt met verschillende elektronische circuits.
Om betrouwbare producten te leveren en een consistente kwaliteit te behouden, is de SS400-serie getest bij zowel 25°C [75°F] als 125°C [257°F]. Alle catalogusproducten in deze serie kunnen werken bij een temperatuur van 150°C [302°F].
Omwille van de ontwerpflexibiliteit worden de volgende pinnen en verpakkingsopties aangeboden:
Rechte pinnen, 14,99 mm [0,59 inch] lang, verpakt in bulk of in oproldozen
Rechte pinnen, 18,7 mm [0,735 inch] lang, bulkverpakking
Gevormde pennen, 14,99 mm [0,59 inch] lang, verpakt in bulk of in rolvormdozen
Specificaties:
| Sensortype |
Magnetische sensor |
| Detectiebereik |
±50mT |
| Werkpunt (BOP |
SS411A |
| Voedingsspanning |
30V |
