Productbeschrijving:

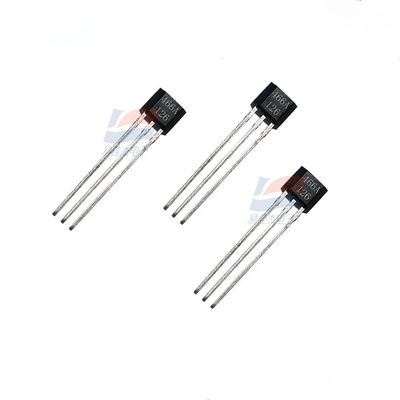

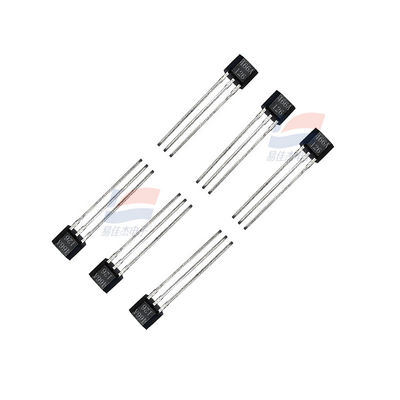

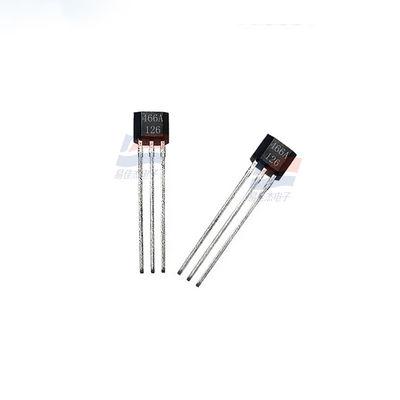

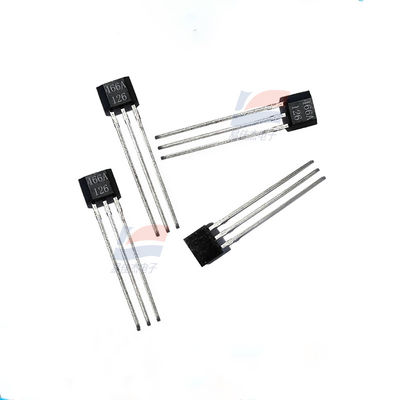

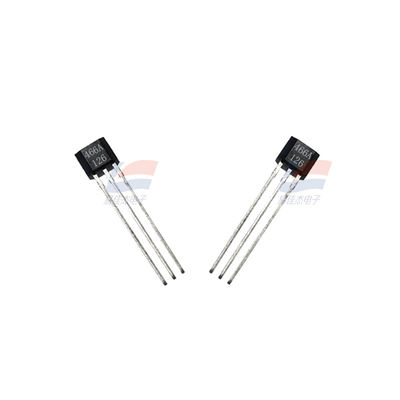

SS466A Bipolaire vergrendeling Hall IC Detectie van motorbesturing met hoog actiepunt
Functies:
De SS400-serie en SS500-serie geïntegreerde schakelingen voor positiesensoren met vergrendelfunctie zijn enkelpolige digitale Hall-effectsensor-geïntegreerde schakelingen met lage, gemiddelde en hoge magnetische veldsterktes. Platte TO-92-stijl, SOT-89B-pakket. Het digitale current sink-uitgangssensor-geïntegreerde circuit uit de SS400-serie is een kleine digitale Hall-effectsensor voor algemeen gebruik. Het werkt door het magnetische veld dat wordt geleverd door een permanente magneet of een elektromagneet, en wordt gebruikt om te reageren op de afwisselende magnetische noord- en zuidpool of alleen op de magnetische zuidpool. Er is keuze uit bipolaire grendelmagneten en unipolaire magneten.
De bandgap-aanpassingsfunctie zorgt voor een stabiele werking binnen het voedingsspanningsbereik van 3,8Vdc tot 30Vdc. Deze sensoren kunnen een continue stroomuitvoer van 20 mA bereiken en kunnen cyclisch werken met een stroomsterkte tot 50 mA. Het vermogen om te werken op een spanning van 3,8 V kan in veel potentiële laagspanningstoepassingen worden gebruikt.
De digitale open circuit collector current sink-uitgang kan eenvoudig worden aangesloten en gebruikt met verschillende elektronische circuits.
Om betrouwbare producten te leveren en een consistente kwaliteit te behouden, is de SS400-serie getest bij zowel 25°C [75°F] als 125°C [257°F]. Alle catalogusproducten in deze serie kunnen werken bij een temperatuur van 150°C [302°F].
Omwille van de ontwerpflexibiliteit worden de volgende pinnen en verpakkingsopties aangeboden:
Rechte pinnen, 14,99 mm [0,59 inch] lang, verpakt in bulk of in oproldozen
Rechte pinnen, 18,7 mm [0,735 inch] lang, bulkverpakking
Gevormde pennen, 14,99 mm [0,59 inch] lang, verpakt in bulk of in rolvormdozen
Potentiële toepassing
Industrie
Hoogfrequente stroomdetectie in HVAC, watermeters, brandstofmeters en gasmeters
Fraudebestendige detectie in watermeters, elektriciteitsmeters en gasmeters
Detectie van vloeistofniveau
Detectie van motorsnelheid
Positiedetectie in de cilinder
De magnetoresistieve (MR) sensor is de meest gevoelige solid-state magnetische sensor met een laag magnetisch veld op de markt, die kan worden gebruikt om de richting en grootte van het magnetische veld te meten van 70 mG (7 nT) tot 6 G (0,6 mT). magnetoresistieve sensor kan de veranderingen in het aardmagnetisch veld bepalen die worden veroorzaakt door de aanwezigheid van ferromagnetische objecten of de positie van ferromagnetische objecten binnen het aardmagnetisch veld. Hoge bandbreedte kan worden gebruikt om met hoge snelheid bewegende voertuigen en andere ijzerhoudende objecten te detecteren. Deze sensoren hebben een contactloos ontwerp en de werkafstand is afhankelijk van de ferromagnetische massa die wordt gemeten.
Productseries voor magnetische sensoren van Hall spelen een belangrijke rol op meerdere gebieden, zoals industriële automatisering, auto-elektronica en medische apparatuur. Hieronder vindt u een gedetailleerd overzicht van deze serie producten:
I. Overzicht van productseries
Als leider op het gebied van sensortechnologie maakt de Hall magnetische sensorproductserie gebruik van het geavanceerde Hall-effectprincipe, waarbij parameters zoals de positie, snelheid en richting van een object worden gedetecteerd door veranderingen in het magnetische veld te meten. Deze sensoren beschikken over een hoge precisie, hoge gevoeligheid, laag stroomverbruik en stabiele betrouwbaarheid, en kunnen voldoen aan de eisen van verschillende complexe toepassingsscenario's.
II. Belangrijkste kenmerken
Uiterst nauwkeurige meting
Hall-magneetsensoren kunnen de veranderingen in het magnetische veld nauwkeurig meten, waardoor een nauwkeurige detectie van de positie van objecten wordt bereikt. Deze uiterst nauwkeurige meetkarakteristiek geeft de sensor een aanzienlijk voordeel in positionerings-, navigatie- en besturingssystemen in de industriële automatisering.
Specificaties:
| Sensortype |
Magnetische sensor |
| Detectiebereik |
±50mT |
| Werkpunt (BOP |
SS466A |
| Voedingsspanning |
30V |
