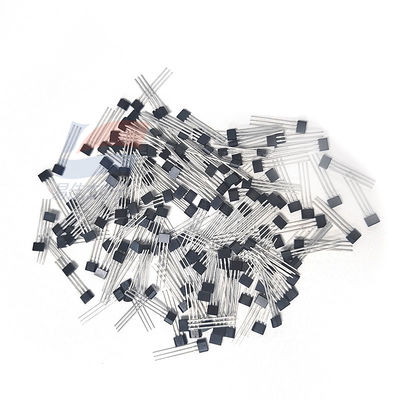

YJJ SS496B Lineaire Hall-effect magneetische sensor TO92 voor industriële positiedetectie

Productbeschrijving:

YJJ SS496B Lineaire Hall-effect magnetische sensor TO92 voor industriële positiedetectie

Kenmerken:

SS496B-serie kosteneffectieve miniatuur proportionele lineaire Hall-effect sensoren; Oppervlaktemontage

De SS496B-serie MRL (Miniature Proportional Linear) sensor is een multifunctioneel lineair Hall-effect apparaat dat kan worden bediend door het magnetische veld van een permanente magneet of een elektromagneet. De proportionele uitgangsspanning wordt ingesteld door de voedingsspanning. Deze varieert proportioneel met de magnetische veldsterkte. Geïntegreerde circuits bieden een hogere temperatuurstabiliteit en gevoeligheid. De laser-fijn afgestelde dunne-film weerstand op de chip biedt hoge precisie (nul tot 3%, met een gevoeligheid tot 3%) en temperatuurcompensatie. Het positieve temperatuurcoëfficiënt van de gevoeligheid (typisch + 0,02% / C) compenseert het negatieve temperatuurcoëfficiënt van de goedkope magneet.

De SS496B-serie sensoren bieden kosteneffectieve MRL-sensing en hebben iets hogere specificaties dan de SS490-producten. De SS490B heeft een continue typische ingangs- of pull-uitgang van 1,5 mA en werkt bij een voedingsstroom van 7 mA bij 5,0 V bij 25 ° C om voorspelbare prestaties over het gehele temperatuurbereik te bereiken. De SS490B-serie sensoren hebben toleranties voor de nulpositie en gevoeligheid, die variëren met de temperatuur.

Serienaam: SS490

De magnetische aandrijvingsmodus is lineair

Uitgangsspanning: 0,2V tot VS-typisch 0,2V, 0,4V tot VS-0,4V (minimumwaarde)

De minimale stroomabsorptie is 0,6 mA, typisch 1,5 mA bij VS> 4,5 V

De maximale lekstroom is 10 µA

Bedrijfstemperatuur: -40°C tot 150°C [-40°F tot 302°F]

Verpakkingstype: TO-92 type platte standaard lead, bulk, 1000 stuks per zak

De schakeltijd neemt toe (van 10% tot 90%) met maximaal 1,5 µs

De minimale gevoeligheid is 2.300, de typische is 2.500 en de maximale is 2.700 millivolt per gram

Productcategorie: Hall-effect lineaire sensor IC

Het voedingsspanningsbereik ligt tussen 4,5V en 10,5V

De voedingsstroom is 7,0 mA (typische waarde) bij 5 Vdc

De minimale uitgangsstroombron is 1 mA, typisch 1,5 mA bij VS> 4,5 V

Uitgangstype: sinken of kopen

Opslagtemperatuur: -40°C tot 165°C [-40°F tot 329°F]

De responstijd is 3 microseconden

De schakeltijd neemt af (van 90% tot 10%) met maximaal 1,5 µs

Wereldwijde beschikbaarheid

Productkenmerken

Lineaire output en flexibel circuitontwerp

Het vier-Hall IC-ontwerp minimaliseert de invloed van mechanische stress

Reageert op positieve of negatieve Gauss

Het gebruikt een energie-efficiëntie van 7 mA bij 5 Vdc

Enkele stroomabsorptie of stroomuitgang

Rail-to-rail werking kan meer beschikbare signalen leveren, waardoor hogere nauwkeurigheid wordt bereikt

De temperatuurgecompenseerde magnetisme helpt om stabiele werking te bieden binnen een breed temperatuurbereik van -40°C tot 150°C [-40°F tot 302°F]

Toepassingsgebied

Industrie

Basis stroominductie, gebruikt voor motorbelastingsbewaking en -detectie

Magnetische sensoren voor sabotagebeveiliging in intelligente slimme meters

Pompregeling in zwaar materieel en huishoudelijke apparaten

Eenvoudige lineaire of hoekige verplaatsingsinductie

Handvat/gashendel positie sensing in elektrische fietsen en scooters

Stroominductie in elektrische apparaten

Snelheidsregeling triggers in gereedschappen en apparatuur

Magnetische codering in kluizen, beveiligingssystemen en toegangscontrolesystemen voor gebouwen

Medisch: Positie sensing in infuuspompen
