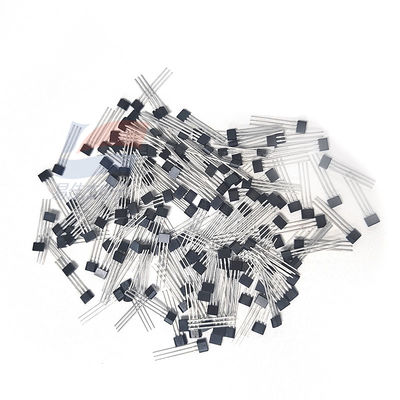

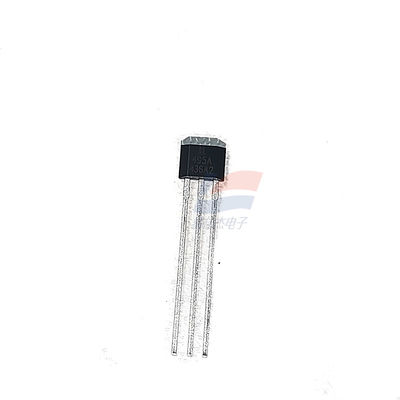

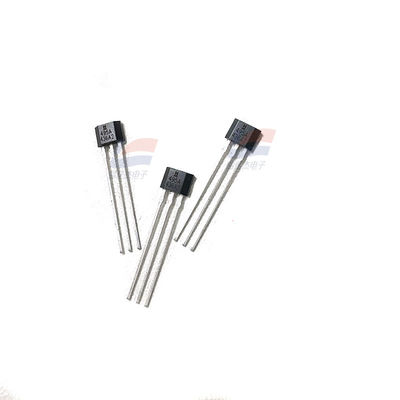

YJJ SS496B Lineaire Hall-sensor wordt gebruikt voor elektrische fietsen

Productbeschrijving:

SS496B Lineaire Hall sensor wordt gebruikt voor elektrische fietsen

Kenmerken:

SS496B-serie kostenverlagende miniatuur proportionele lineaire Hall-effect sensoren; oppervlakte bevestiging

De SS496B-serie MRL (Miniature Proportional Linear) -sensor is een multifunctioneel lineair Hall-effectapparaat dat kan worden bediend door het magnetisch veld van een permanente magneet of een elektromagnet.De relatieve uitgangsspanning wordt bepaald door de stroomtoevoerspanningHet verschilt evenredig met de intensiteit van het magnetisch veld.De laser-fijn afgestemde dunne-film weerstand op de chip biedt een hoge precisie (nul tot 3%De positieve temperatuurcoëfficiënt van de gevoeligheid (typisch + 0.02% / C) compenseert de negatieve temperatuurcoëfficiënt van de goedkope magneet.

De sensoren van de SS496B-serie bieden kosteneffectieve MRL-sensoren en hebben iets hogere specificaties dan de SS490-producten.5 mA en werkt bij een voedingsstroom van 7 mA bij 5De sensoren van de SS490B-serie zijn voorzien van nulpositie en gevoeligheidstoleranties die variëren met de temperatuur.

Serie Naam: SS490

De magnetische aandrijflijn is lineair

Uitgangsspanning: 0,2 V tot VS-typische 0,2 V, 0,4 V tot Vs-0,4 V (minimale waarde)

De minimale uitgangsstroomopname is 0,6 mA, meestal 1,5 mA wanneer Vs> 4,5 V

De maximale lekstroom is 10 μA

Werktemperatuur: -40°C tot 150°C

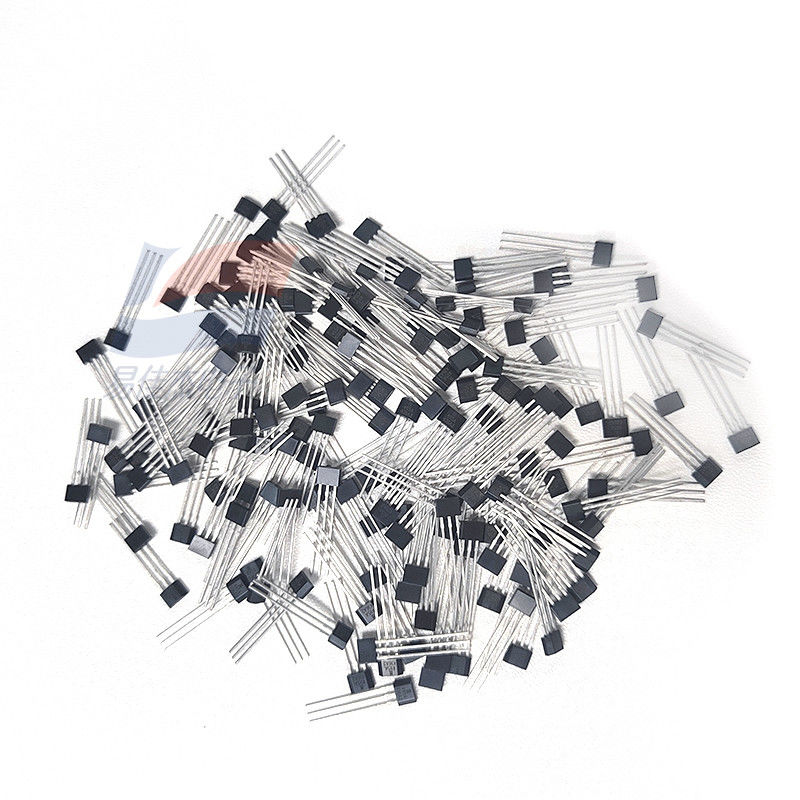

Verpakkingstype: TO-92 type plat plat standaard lood, bulk, 1000 stuks per zak

De schakeltijd neemt toe (met 10% tot 90%) met maximaal 1,5 μs

De minimale gevoeligheid is 2.300, de typische is 2.500, en het maximum is 2.700 millivolt per gram

Productcategorie: Hall Effect Lineaire Sensor IC

De spanning van de voeding varieert van 4,5 V tot 10,5 V.

De voedingsstroom is 7,0 mA (typische waarde) bij 5 Vdc

De minimale uitgangsstroombron is 1 mA, meestal 1,5 mA wanneer Vs> 4,5 V

Outputtype: zinken of kopen

Opbergtemperatuur: -40°C tot 165°C

De reactietijd is 3 microseconden.

De schakeltijd neemt af (met 90% tot 10%) tot 1,5 μs

Wereldwijd beschikbaar

Productkenmerken

Lineaire uitslag en flexibel circuitontwerp

Het ontwerp van de IC met vier hallen minimaliseert de invloed van mechanische spanning

Reageren op positief of negatief Gauss

Het gebruikt een energie-efficiëntie van 7 mA bij 5 Vdc

Eenmalige stroomabsorptie of stroomuitgang

Rail-to-rail-operatie kan meer beschikbare signalen leveren, waardoor een hogere nauwkeurigheid wordt bereikt

Het door de temperatuur gecompenseerde magnetisme zorgt voor een stabiel gebruik binnen een breed temperatuurbereik van -40°C tot 150°C

Toepassingsgebied

Industriële sector

basisstroominductie, gebruikt voor motorbelastingmonitoring en -detectie

Sensoren voor manipulatiebestendige magnetische velden in intelligente afstandsmeters

Pompbesturing in zware apparatuur en huishoudelijke apparaten

Eenvoudige lineaire of hoekige verplaatsingsinductie

Positioneringsdetectie van het stuur/versneller in elektrische fietsen en scooters

Stroominductie in elektrische apparaten

Snelheidsregelaars in gereedschappen en apparatuur

Magnetische codelezing in kluizen, beveiligingssystemen en toegangscontrolesystemen voor gebouwen

Medisch: positiesensoren in infusiepompen
