YJJ SS543GT SS543AT Single-Pole Hall-sensoren IC's worden gebruikt in borstelloze gelijkstroommotoren

Productbeschrijving:

SS543GT en SS543AT eenpolige Hall-sensoren IC's worden gebruikt in borstelloze DC-motoren

Kenmerken:

SS543GT SS543AT digitale Hall-effect positie-sensoren IC, eenpolig, medium Gauss, SOT-89B, pocketrolband, 1000 stuks per rol.

De SS543AT digitale Hall-effect positie-sensoren IC is een klein, multifunctioneel digitaal Hall-effect apparaat dat wordt aangestuurd door het magnetische veld van een permanente magneet of een elektromagneet, ontworpen om te reageren op afwisselende Noord- en Zuidpolen of alleen op de Zuidpool. Ze hebben bipolaire, vergrendelde of unipolaire magnetische eigenschappen. De ingebouwde spanningsregelaar kan stabiel werken binnen het voedingsspanningsbereik van 3,8 Vdc tot 30 Vdc. Deze sensoren kunnen continu een absorptie-uitgang van 20 mA leveren en kunnen tot maximaal 50 mA worden gerecycled. De 3,8 V-functie maakt gebruik mogelijk in veel potentiële laagspanningsapplicaties. De digitale open-collector absorptietype uitgang kan eenvoudig worden aangesloten op diverse elektronische circuits. Alle directoryvermeldingen kunnen werken bij temperaturen tot 150°C [302°F]. Voor het ontwerpflexibiliteit

SS400-serie: Vlakke TO-92-type:

SS4XX: Rechte standaarduitgang, bulk

SS4XX-L: Rechte lange uitgangsdraad, bulk

SS4XX-T2: Gevormde uitgangsdraad, ammopack met cassetteband

SS4XX-T3: Rechte standaarduitgangsdraad, ammopack met cassetteband

SS4XX-S: Surface mount, bulk

SS4XX-SP: Surface mount, pocketband en rollen

SS500-serie: SOT-89B, pocketband en rollen

Technische specificaties

Serienaam: SS500

Eenpolig magnetisch aandrijftype

De maximale uitgangsspanning is 0,4 Vdc

De uitgangsstroom is 20 milliampère

Uitgangstype sinking

Opslagtemperatuur: -50°C tot 150°C [-58°F tot 302°F]

Release point 75 minuten (25°C)

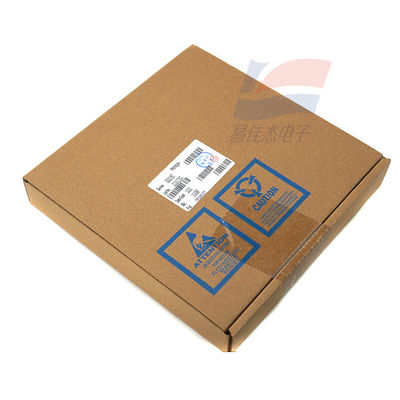

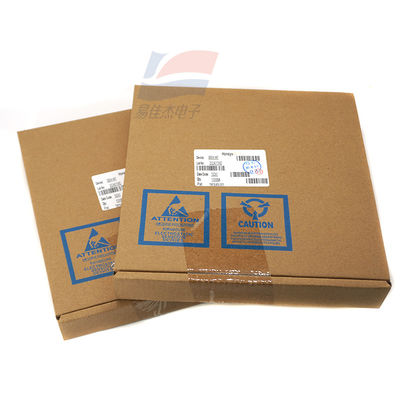

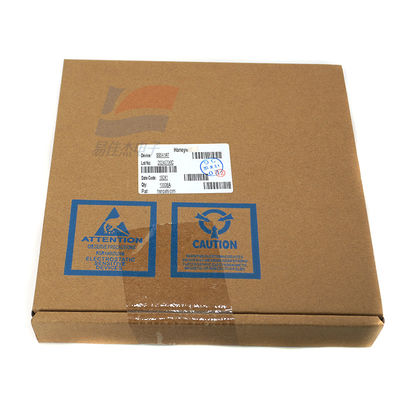

Verpakkingstype SOT-89B, pocketband en rollen, 1000 stuks per rol

De schakeltijd neemt af (van 90% naar 10%) met maximaal 1,5 μs

Productcategorie: Hall-effect digitale positie-sensoren IC

Het voedingsspanningsbereik ligt tussen 3,8 Vdc en 30 Vdc

De maximale voedingsstroom is 10,0 mA

De maximale lekstroom is 10 μA

Bedrijfstemperatuur: -40°C tot 150°C [-40°F tot 302°F]

Het maximale werkpunt is 180 G (bij 25°C)

Differentieel 25 minuten (25°C)

De schakeltijd neemt toe (van 10% naar 90%) met maximaal 1,5 μs

Wereldwijde beschikbaarheid

Productfunctie

Het vierpolige Hall IC-ontwerp kan mechanische stress tot het grootste deel minimaliseren

Temperatuurgecompenseerde magnetische componenten kunnen stabiele werking bieden binnen een breed temperatuurbereik van -40°C tot 150°C [-40°F tot 302°F]

Een breed scala aan inclusieve voedingsspanningen, van 3,8 Vdc tot 30 Vdc, met toepassingsflexibiliteit

Digitale, open-drain collector-uitgang, handig voor aansluiting op diverse gangbare elektronische circuits

De hooggevoelige versie kan worden gebruikt in potentiële toepassingen die hoge precisie of brede spleten vereisen

Bipolaire, vergrendelde of unipolaire magnetisme

Toepassing

Industrie

Snelheids- en toerentalsensoren

Toerentalsensor, teller pick-up

Flow sensing

Commutatie van borstelloze DC (gelijkstroom) motor

Motor- en ventilatorregeling

Robotbesturing

Transport:

Snelheids- en toerentalsensoren

Toerentalsensor, teller pick-up

Motor- en ventilatorregeling

Elektrische raambediening

Bovenste positie van de cabriolet

Medische zorg

Motorassemblage

- doseerregeling

Specificaties:
