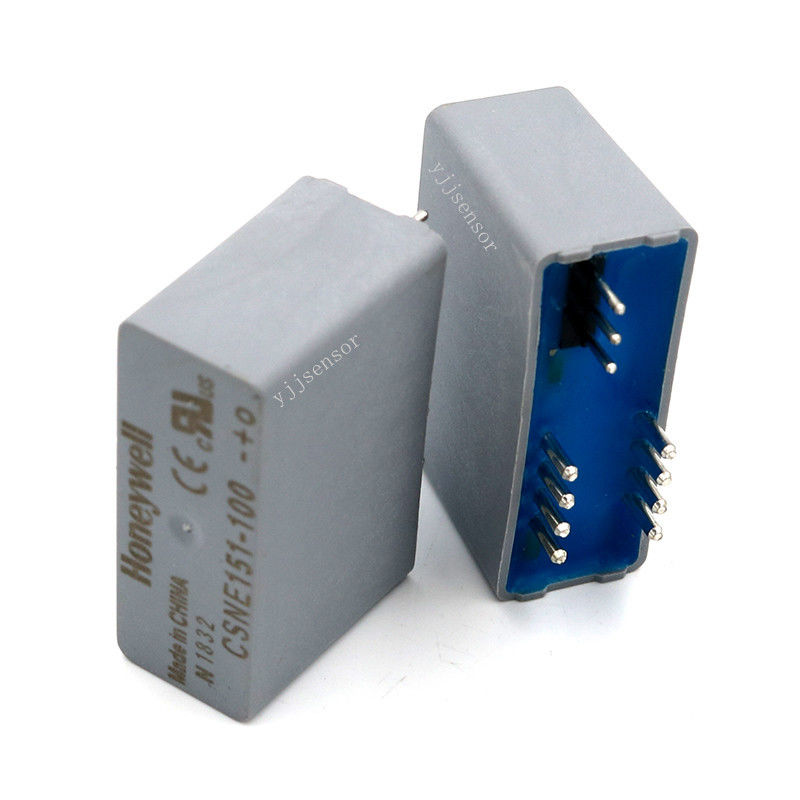

CSNE151-100 gesloten-loop stroom sensor voor automotive elektronische robot

CSNE151-100 gesloten-loop stroom sensor voor automotive elektronische robot

Werkingsbeginsel:

Op basis van het principe van magnetische compensatie behoort het tot een gesloten loopstroomsensor van magnetoresistief of Hall-effecttype.Het controleert de magnetische stroom in de sensor kern continu tot nul.De stroom die nodig is om de nulstroom in evenwicht te brengen, is evenredig met de primaire stroom die door de geleider stroomt.weerspiegelt de primaire stroom die is verkleind door de draaikracht van de primaire en secundaire wikkels, die via een weerstand kan worden omgezet in spanning.

Elektrische parameters:

• Nominale stroom: 25A.t rms.
• Meetbereik: 0~±50A.t rms, 0~±90A.t rms.
• Meting van de weerstand: bij een stroomtoevoer van ±15 V 54360Ω voor maximaal ±25A, 54150Ω voor maximaal ±50A, 5454Ω voor maximaal ±90A.
• Analoog-uitgangsstroom: 25mA.
• Draait ratio: 1-2-3-4:1000.
• Precies: +25°C @25A: 优于 ±0,25% In (beter dan ±0,25% van de nominale stroom).
• Voerspanning: ±12 tot 15 V (±5%).

Genauigheid - Dynamische parameters:

• Zero Offset Current: @+25°C: 优于 ±0,15mA (beter dan ±0,15mA).
• Verplaatsingstroom Temperatuurverschuiving: 0~70°C: 优于 ±0,6mA (beter dan ±0,6mA).
• Lineariteit: 优于 ±0,2% (beter dan ±0,2%).
• Reactietijd: @ 50%: 优于 200ns (beter dan 200ns).
• Bandbreedte: DC tot 200 kHz.
• Di/dt nauwkeurige tracering: 50 A/μs.

Andere parameters:

• Elektrische isolatie: 50Hz/1min, 5kV.
• Operatietemperatuurbereik: -40°C tot +85°C.
• Temperatuurbereik voor opslag: -40°C tot +90°C.
• Stroomverbruik: 12 + uitgangsstroom mA.
• Secundaire interne weerstand: (+70°C) 66Ω.
• "Technische eigenschappen" voor de "ontwikkeling" van een "technische eigenschap" voor de "ontwikkeling" van een "technische eigenschap".
• Gewicht: 14 gram.
• "Technologie" voor de "ontwikkeling" of "ontwikkeling" van "technologieën" voor de "ontwikkeling" of "ontwikkeling" van "technologieën" voor de "ontwikkeling" of "ontwikkeling" van "technologieën".

Productkenmerken:

• Hoge meetnauwkeurigheid op basis van het principe van magnetische compensatie.
• In staat om gelijkstroom, wisselstroom of pulserende stroom te meten, met een brede toepassingsmogelijkheid.
• Elektrische isolatie tussen primaire/secundaire schakelingen, die de veiligheid en anti-interferentie garandeert.
• Kleine nulverschilstroom en lage temperatuurdrift, waardoor de prestaties in verschillende temperatuuromgevingen stabiel blijven.
• Korte reactietijd, waardoor snel en nauwkeurig veranderingen in de stroom kunnen worden gevolgd om te voldoen aan de meetvereisten voor snel veranderende stromen.

Toepassingsgebieden:

• Industriële sector: Controle en controle van de huidige werking van apparatuur zoals motoren, frequentieomzetters en lasmachines om de normale werking en veiligheid te garanderen.
• Automotive Electronics: wordt gebruikt in batterijbeheersystemen voor elektrische voertuigen, motorbesturingssystemen voor auto's, enz., om stroom te controleren voor energiebeheer en foutdiagnoses.
• Communicatie en netwerken: Monitoren van de stroom in stroomsystemen om een stabiele stroomvoorziening en efficiënt energiegebruik voor communicatieapparaten te waarborgen.
• Robotica: wordt toegepast in robot aandrijfsystemen om de motorstroom nauwkeurig te meten voor nauwkeurige controle van de robotbeweging.
