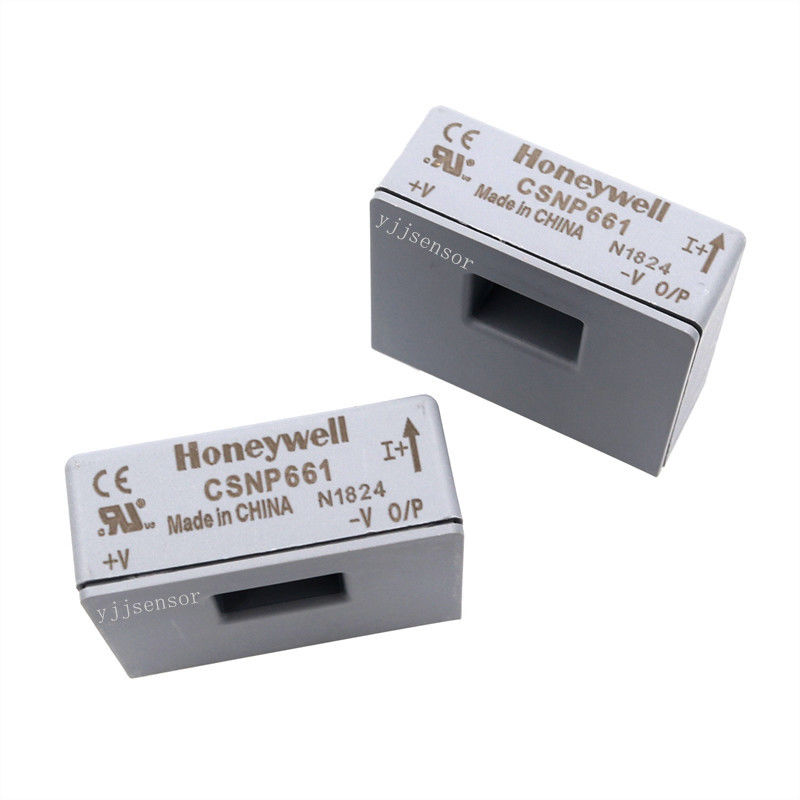

CSNP661 Sensor voor stroom in gesloten kring voor feedbackcontrolesystemen voor lasapparatuur

CSNP661 Sensor voor stroom in gesloten kring voor feedbackcontrolesystemen voor lasapparatuur

Basisinformatie:

• Productmodel: CSNP661
• Merk: Honeywell
• Sensortype: gesloten-loopstroomsensor op basis van Hall-effect en nul-fluxbalansmethode
• Pakkettype: module, eenvoudige doorgang
• Aantal pinnen: 3 pinnen
• Housingsmateriaal: PBT

Meetbereik:

• Nominale stroom: niet expliciet gespecificeerd (meetbereik: ±90A)
• Meetsbare stroomtypen: gelijkstroom, wisselstroom en pulsstroom

Productkenmerken:

• Hoge nauwkeurigheid: nauwkeurigheid tot ±0,5%
• Snelle reactie: reactietijd < 0,5 μs
• Elektrische isolatie: elektrische isolatie tussen primaire en secundaire schakelingen door middel van het Hall-effect
• Sterk overbelastingvermogen: bestand tegen hoge overbelastingstromen
• Breed werktemperatuurbereik: -40°C tot +85°C
• Uitstekende lineariteit: lineariteit ±0,1%

Werkomstandigheden:

• Stroomtoevoerspanning: ±12V tot ±15V gelijkstroom
• Spiraalweerstand: 30Ω

Fysieke kenmerken:

• Montage methode: PCB-bevestiging, doorgat
• Afmetingen: module-eenvoudige doorgang door de structuur (specifieke afmetingen niet beschikbaar)
• Gewicht: 23.375 g

Toepassingsgebieden:

• Variabele frequentiedrivers: monitoren van de stroom in VFD's om de normale werking en de bescherming van de apparatuur te waarborgen
• Overstromingsbescherming: Real-time stroombewaking in schakelingen om de bescherming bij overschrijding van ingestelde waarden te activeren
• Stroomvoorzieningssystemen: Monitoren van de uitgangsstroom voor stabiele stroomvoorziening en bescherming
• Feedback Control Systems: biedt nauwkeurige actuele gegevens voor nauwkeurige controle
• Robotica: Monitoren van motorstroom in robot aandrijfsystemen voor bewegingscontrole en foutdiagnoses
• Lasapparatuur: stroommonitoren om de laskwaliteit en de veiligheid van de apparatuur te waarborgen
