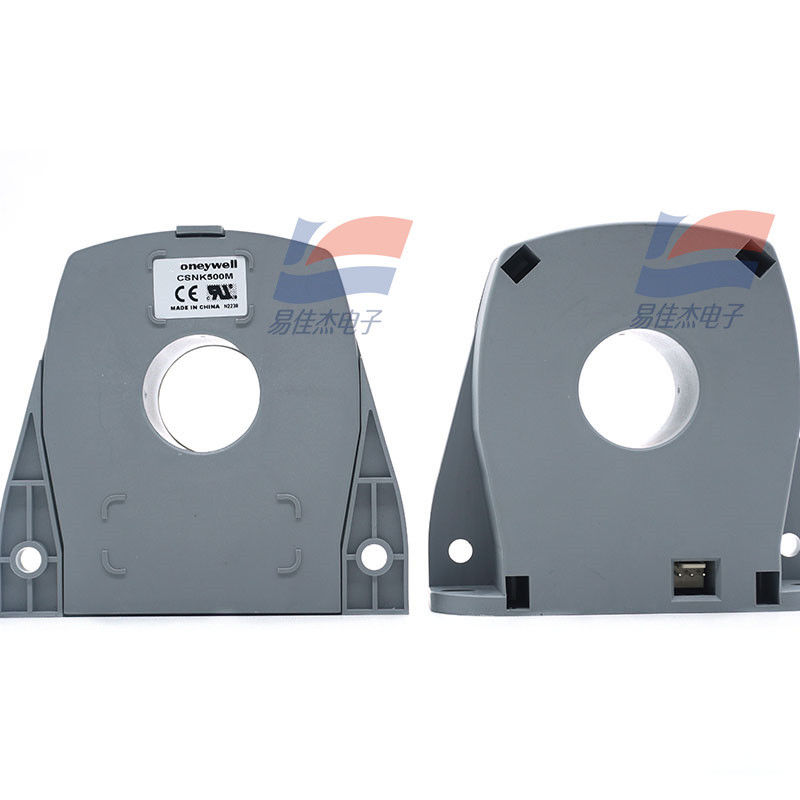

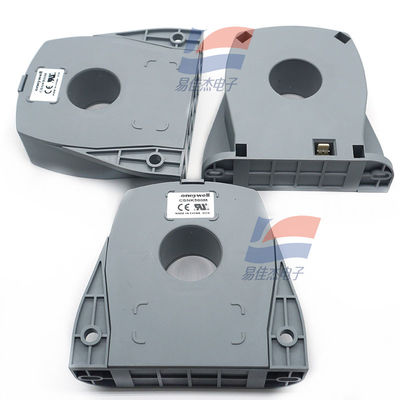

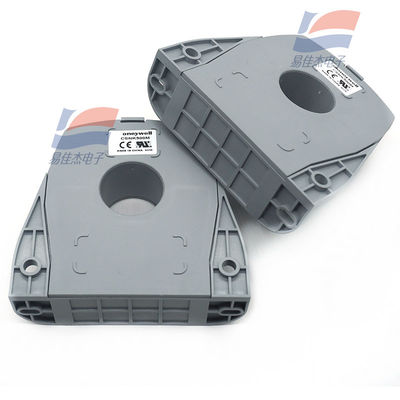

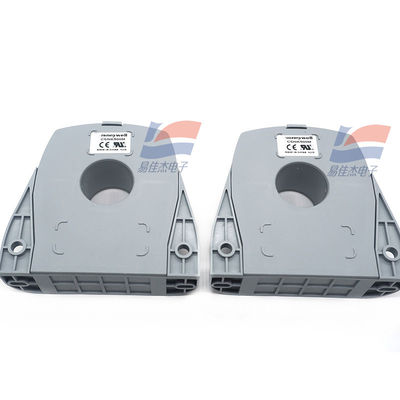

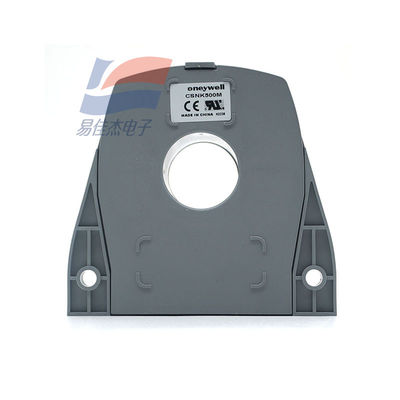

CSNK500M Stroomsensor Meet Gelijkstroom Wisselstroom Gepulseerde Stroom

                               CSNK500M Stroomsensor Meet Directe Stroom Wisselstroom Pulsstroom

Elektrische Parameters:

• Nominale Stroom: 500A rms (nominaal)
• Meetbereik:
  • Continue stroom: 0~±1200A_t
  • AC piek stroom: 0~±1275A_t
• Meetweerstand (bij 70°C):
  • Met ±15V: 0Ω~75Ω bij ±500A_t Max; 0Ω~10Ω bij ±1000A_t Max
  • Met ±18V: 0Ω~100Ω bij ±500A_t Max; 0Ω~5Ω bij ±1275A_t Max
• Analoge Uitgangsstroom (bij 500A): 100mA
• Turns Ratio: 1/5000
• Nauwkeurigheid (25°C): Beter dan ±0.50%ln
• Voedingsspanning: ±15~18V DC (±5%)
• Primaire-Secundaire Elektrische Isolatie: 6KV_rms/50KHz/1min

Prestaties - Dynamische Parameters:

• Nul-Offset Stroom (25°C): Beter dan ±0.20mA
• Offset Stroom Temperatuurdrift (0~70°C): Beter dan ±0.30mA
• Lineariteit: Beter dan ±0.10%
• Reactietijd: Beter dan 1μs
• Bandbreedte: DC~100KHz
• di/dT Volgend: Beter dan 100A/μs

Technische Specificaties:

• Bedrijfstemperatuurbereik: -40~85°C
• Opslagtemperatuurbereik: -40~90°C
• Stroomverbruik: 20mA plus uitgangsstroom
• Secundaire Interne Weerstand (+70°C): 50Ω
• Sensorbehuizing: Geïsoleerde plastic behuizing
• Montagetype: 4-pins connector

Werkingsprincipe:

De CSNK500M closed-loop stroomsensor is gebaseerd op het magnetische compensatieprincipe, met elektrische isolatie tussen primaire/secundaire circuits. Hij kan DC, AC en pulsstromen meten.
