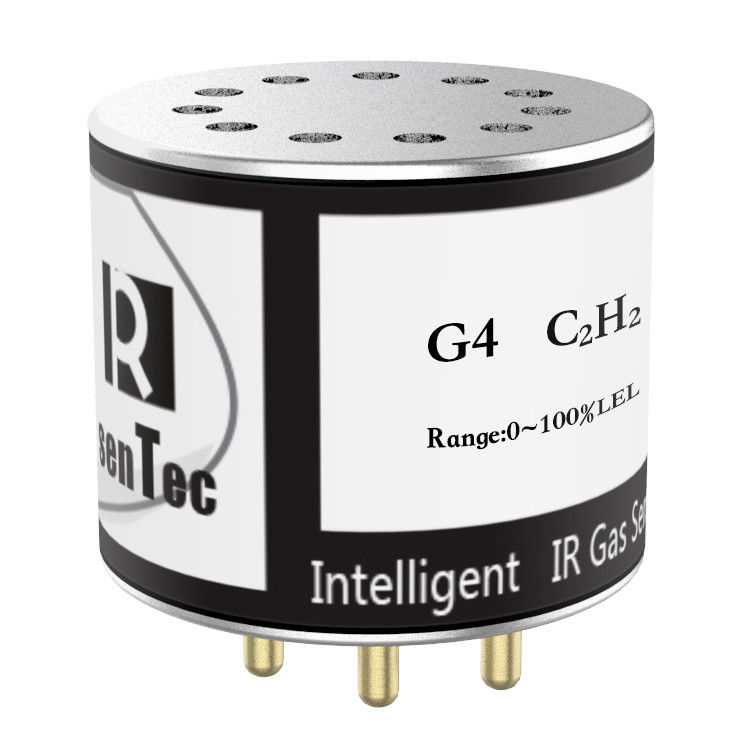

YJJ G4-C2H2 Infrarood-acetyleengassensor NDIR-concentratie meting

Productbeschrijving:

G4-C2H2 Infrarood-acetyleengassensor NDIR-concentratie meting

Kenmerken:

G4 infraroodgassensor is een intelligente miniatuurgassensor die is ontworpen op basis van het NDIR-principe.Het meet de concentratie van gassen door gebruik te maken van hun absorptie-eigenschappen van specifieke infrarood spectraHet is niet afhankelijk van zuurstof en lijdt niet aan het vergiftigingsverschijnsel van katalysatoren.Deze sensor heeft twee signaaluitgangsinterfaces.Het kan de gasconcentratiewaarde-signalen na linearisatieverwerking en temperatuurcompensatie rechtstreeks uitvoeren, waardoor het gebruiksvriendelijker is.

De infraroodgassensor G4 kan gassen zoals methaan, kooldioxide en brandbare koolwaterstoffen met een bereik tot 100% VOL meten.

Deze sensor voldoet aan de voorschriften van "GB 15322 Brandbare gasdetector","AQ 6211-2008 Non-dispersive infrarood methaan sensor voor kolenmijnen" en "AQ 1052-2008 General Technical Conditions for Mine Carbon Dioxide Sensors", en kan worden gebruikt in gevaarlijke omgevingen zoals industriële installaties, verkeerstunnels, energie, elektriciteit, aardolie- en petrochemische industrieën, kolenmijntunnels, gaswinning,en meer industriële omgevingen voor gezondheid en veiligheid.

Werkomstandigheden van de infraroodgassensor G4:

b. een temperatuur van meer dan 50 °C;

Werkvochtigheid ------ Tot 98% RH, geen condensatie;

Atmosferische druk ------ 80 tot 120 kPa; Kenmerken

• Hoge resolutie, met een resolutie van 0,01% voor het bereik van 0-10% Vol en 0,1% voor het bereik van 10%-100% Vol.

• Het meetbereik kan 0-100% VOL bereiken.

• Lijnmatige en temperatuurcompensatiegegevens.

• Digitale en analoge signaaluitgangsmodus.

• Werktemperatuurbereik van -40°C tot 70°C.

• Langdurige stabiliteit, gemakkelijke kalibratie.

• Geen "vergiftiging" van katalysatoren.

• Geen zuurstofafhankelijkheid.

• Inhoudelijk veilig en ontploffingsvrij.

Elektrische parameters

Inlaatspanning: 3,0 - 5,5 VDC

Werkstroom

Gemiddeld < 70 mA @ 3 VDC

Piek < 140 mA @ 3 VDC

Voorverwarmingstijd

3 minuten*

* Het wordt aanbevolen om meer dan 60 minuten te verwarmen voordat de kalibratie wordt gestart.

Analoogspanningsuitgang: 0,4 - 2,0 VDC (uitgang van negatieve concentratie: 0,24 - 0,4 V, uitgang boven het bereik: 2,0 V - 2,4 V)

Digitaal signaaluitgang: TTL-niveau

Garantieperiode

18 maanden*

* De volgende situaties vallen niet onder de garantie: condensatie, het binnendringen van water, het binnendringen van stof, vallen, botsing, las, demontage, corrosie, gebruik bij overmatige temperatuur, verwijdering van het etiket, enz.

Toepassingsomgeving

Werktemperatuur

-40°C tot 70°C (methaan en koolwaterstofgassen)

0°C tot 50°C (CO2) *

* De grote temperatuur toepassingsomgeving voor CO2 (-40°C tot 70°C), bij de bestelling dienen speciale instructies te worden verstrekt

Werkvochtigheid

0% tot 98% RH (geen condenswater) *

* De nauwkeurigheid van de sensor kan worden beïnvloed.

Explosiebestendige markering: Ex ia I Ma en Ex ia II C T4 Ga dubbele certificering

Beschermingsniveau: IP65 (met waterdichte ademend film, *de waterdichte ademend film kan T90 beïnvloeden), waterdichte ademend film kan tijdens de bestelling worden geselecteerd

Specificaties:
