YJJ WF200S Siliconen-gestructureerde MEMS Differentiële Druksensor Met Een Bereik Van 0 - 10 kPa Wordt Gebruikt Voor Medische Monitoring

Productbeschrijving:

WF200S Silicon-Structured MEMS Differentiële Druksensor Met Een Bereik Van 0 - 10 kPa Wordt Gebruikt Voor Medische Monitoring

Kenmerken:

De WF200S druksensor is een volledig siliconen-gestructureerde MEMS differentiële druksensor.
De WF200S maakt gebruik van het Hewitt full bridge-ontwerp. Onder de standaard voedingsspanning kan het een nauwkeurige meting bereiken van druk variërend van 0 tot 10 kPa (aanpasbaar voor meerdere bereiken), en vertoont het een goede lineaire relatie met de uitgangsspanning.

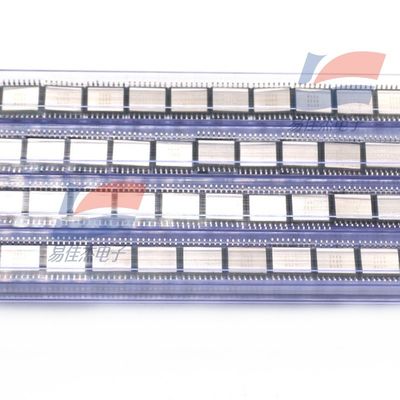

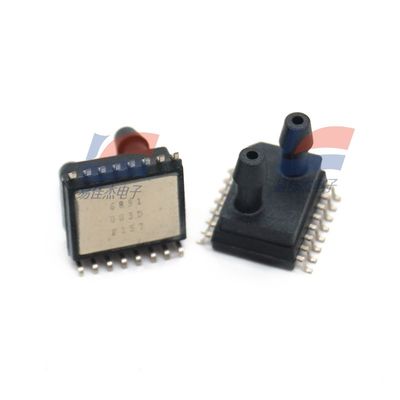

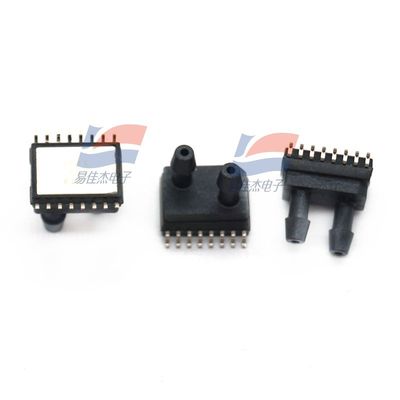

De WF200S-serie drukgenerator maakt gebruik van een dual-sensor luchtmondstukstructuur en is verpakt in SOIC 16-formaat.
WF200S is van toepassing op verschillende medische apparaten zoals bloeddrukmeters, beademingsapparatuur, longfunctiemeters, hemodialyse-apparatuur en detectoren voor arteriële sclerose.
De WF200S differentiële druksensor ondersteunt aanpassing van meerdere meetbereiken.
Huidig bereik: 5KPa, 10KPa, 20KPa, 40KPa, 100KPa, 200KPa, 300KPa.

Het WF200S-product heeft de volgende belangrijkste kenmerken:
Hoge gevoeligheid
Hoge betrouwbaarheid
Hoge precisie

Hoge stabiliteit
Drukbereik: 0 - 10 kPa (differentiële druk)
Constante spanningsvoeding: 0V tot 10V
Constante stroomvoeding: 0mA tot 2mA
Bedrijfstemperatuurbereik: -40 tot +125°C
Afmetingen: 10,3 X 10,3 X 10,3 mm

Parameter Naam Externe Condities Minimum Typisch Maximum Eenheid Opmerkingen

Algemene Kenmerken

Drukbereik - 0~10; 0~40; 0~200 kPa 1

Overbelastingsdruk TA = 25℃ 2X FS

Explosiedruk TA = 25℃ > 3X FS

Bedrijfstemperatuur - -20 tot +85 ℃

Opslagtemperatuur - -40 tot +125 ℃

Media compatibiliteit: lucht en niet-corrosieve gassen

Elektrische kenmerken

Excitatie spanning TA = 25℃ 5 tot 10 V

Excitatie stroom TA = 25℃ 1 tot 2 mA

Weerstand brugarm TA = 25℃ 4, 5, 6 kΩ 2

Nulpunt offset TA = 25℃ -15 tot 0 tot 15 mV

Volledige schaal output TA = 25℃

45, 60, 75 mV 10kPa bereik

60, 75, 90 mV 40kPa bereik

70, 90, 110 mV 200kPa bereik

Lineariteit TA = 25℃ -0,3 tot 0,3 %VFS best passende rechte lijn

Nulpunt offset temperatuurcoëfficiënt TA = 25℃ -0,08 tot 0,08 %VFS

Volledige schaal output temperatuurcoëfficiënt TA = 25℃ -0,27 tot -0,22 tot -0,17 %VFS /℃ constante druk excitatie

Volledige schaal output temperatuurcoëfficiënt TA = 25℃ -0,03 tot 0,03 %VFS /℃ constante stroom excitatie

Weerstand temperatuurcoëfficiënt TCR TA = 25℃ 1600 tot 2000 ppm/℃

Druk hysteresis TA = 25℃ -0,1 tot 0,05 tot 0,1 %VFS

Temperatuur hysteresis TA = 25℃ -0,3 tot 0,3 %VFS
