YJJ WF5805F Waterdichte Digitale Druksensor Voor Duikvoertuig Logboek

Productbeschrijving:

WF5805F Waterdichte digitale druksensor wordt gebruikt in het duikvoertuig logboek

Kenmerken:

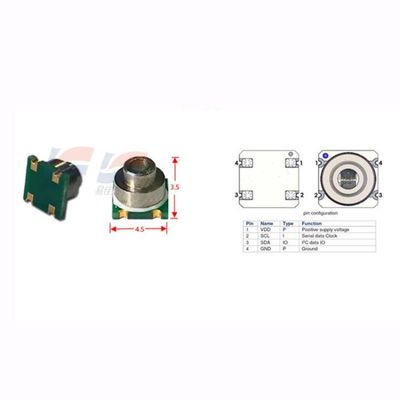

WF5805F is een hoge-resolutie druk sensor, met I2C en SPI interfaces.

De WF5805F biedt hoge precisie 24-bits digitale uitgangen voor druk en temperatuur. Gebruikers kunnen de conversie snelheid en hoogte aanpassen aan hun applicatie behoeften.Alle ingebouwde berekeningen maken gebruik van hoge snelheid 4MHz zwevende komma-operatiesDe gegevenscompensatie is intern geïntegreerd en de communicatieverbinding is zeer eenvoudig.

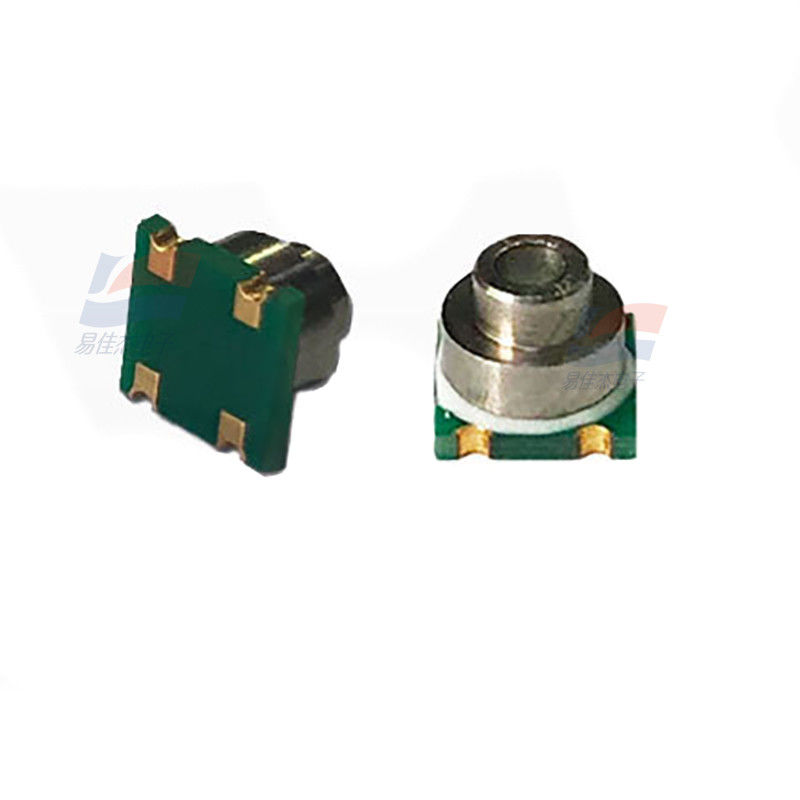

De WF5805F sensor is verpakt met een roestvrijstalen ringoppervlak en het substraat, en voldoet aan de RoHS-normen.

Naam van de parameter Externe omstandigheden Minimum typische maximale eenheidsopmerkingen

Algemene kenmerken

Drukbereik - 0~10; 0~40; 0~200 kPa 1

Overbelastingsdruk TA = 25°C 2X FS

Explosiedruk TA = 25°C > 3X FS

Werktemperatuur -20 tot +85 °C

Bergingstemperatuur - -40 tot + 125 °C

Compatibiliteit met media: lucht en niet-corrosieve gassen

Elektrische kenmerken

Opwekkingsspanning TA = 25°C 5 tot 10 V

Excitatiestroom TA = 25°C 1 tot 2 mA

Verzet van de brugarm TA = 25°C 4, 5, 6 kΩ 2

0 tot en met 15 mV

Volledige uitvoer TA = 25°C

45, 60, 75 mV 10 kPa bereik

60, 75, 90 mV 40 kPa bereik

70, 90, 110 mV 200 kPa bereik

Lineariteit TA = 25°C -0,3 tot 0,3 % VFS best passende rechte lijn

Temperatuurcoëfficiënt van nulpunt TA = 25°C -0,08 tot 0,08 % VFS

Full-scale uitgangstemperatuurcoëfficiënt TA = 25°C -0,27 tot -0,22 tot -0,17 % VFS /°C constante drukopwinding

Full-scale uitgangstemperatuurcoëfficiënt TA = 25°C -0,03 tot 0,03 % VFS /°C constante stroomopwinding

Temperatuurcoëfficiënt TCR TA = 25°C 1600 tot 2000 ppm/°C

Drukhysteresis TA = 25°C -0,1 tot 0,05 tot 0,1 % VFS

Temperatuurhysterese TA = 25°C -0,3 tot 0,3 % VFS
