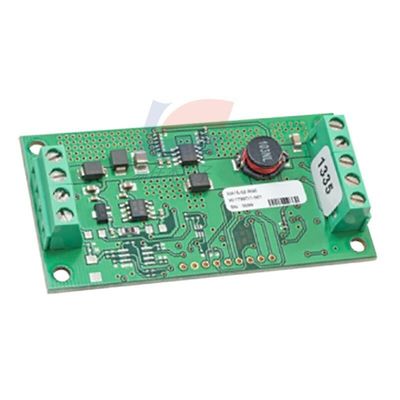

YJJ OXY-LC-A25-455 OXY-LC-485 Zuurstofsensor Interface Board Voor Het Meten van Luchtdruk

Productbeschrijving:

OXY-LC-A25-455 OXY-LC-485 Zuurstofsensor Interface Board wordt gebruikt voor het meten van luchtdruk

Kenmerken:

Levert de elektronica die nodig is om de

reeks zirkoniumdioxide (ZrO2) van SST van stroom te voorzien en te

besturen

 Ingebouwde druksensor voor barometrische druk

compensatie

 Interface gemonteerde schroefklemmen voor eenvoudige bedrading met

omgekeerde spanning en overspanning

VOORDELEN

Adaptieve softwarefiltering zorgt voor een snelle sensor

respons in combinatie met een stabiele zuurstofuitvoer

Zeer nauwkeurige lineaire output

TECHNISCHE SPECIFICATIES

Voedingsspanning

RS485-variant: 8—28VDC

Analoge varianten: 20—28VDC

Stroomverbruik 600mA max. bij 24VDC

1,2A max. bij 12VDC

Digitale uitgang RS485 (Modbus RTU)

of PWM

Analoge uitgang 4—20mA; belasting 600Ω max

of 0—10VDC; belasting 10kΩ min

Temperatuurlimieten

Opslag: -40°C tot +85°C

Werking: -30°C tot +70°C

Bedrijfsdrukgrenzen1 260—1260 mbar absoluut

1) Sensor en interface voor correcte barometrische drukcompensatie.

2) Langdurige werking onder 0,1% O2 kan het sensorelement beschadigen.

3) De vermelde nauwkeurigheid van de analoge uitgangsvarianten is geldig bij kalibratie op de standaard kalibratiewaarde. RS485-variant

nauwkeurigheid vermeld is geldig bij kalibratie op de standaard 20,7% O2 over het bereik van 0,1 tot 25% O2. Voor maximale nauwkeurigheid

boven 25% O2 moeten de interface en de sensor worden gekalibreerd op de volledige schaal van het vereiste bereik met behulp van gecertificeerd gas.

Zuurstofbereik (analoge uitgang) 0,12—25% O2

of 0,12—100% O2

Zuurstofbereik (Modbus RTU) 0,12—100% O2

Nauwkeurigheid na kalibratie3 0,5% O2

Herhaalbaarheid na kalibratie 0,5% O2

Uitvoerresolutie 0,01% O2

Responstijd (stap 10—90%)

Snelle respons sensor aangesloten: 4s

Standaard respons sensor aangesloten: 15s

Initiële opwarmtijd (tot stabiele output) 5—10 minuten

Uitgang inactieve opstartvertraging (verwarming opwarmen)

Van UIT naar AAN-modus: 60s

Van Stand-by naar AAN-modus (alleen RS485): 20s

Fabrikant: SST Sensing
Producttype: Druksensor Ontwikkelingstools RoHS:
Product: Sensor Interface Boards
Type: Zuurstofsensor
Tools voor evaluatie: Barometrische druk
Bedrijfsspanning: 8 V tot 28 V
Handelsmerk: SST Sensing
Beschrijving/Functie: Zuurstofsensor Interface Board
Interfacetype: RS485
Maximale bedrijfstemperatuur: + 70 °C
Minimale bedrijfstemperatuur: - 30 °C
Producttype: Druksensor Ontwikkelingstools 1
Subcategorie: Ontwikkelingstools
Onderdeelnummer Alias: M-OXY-LC-A25-455
Eenheidsgewicht: 46,164 g
