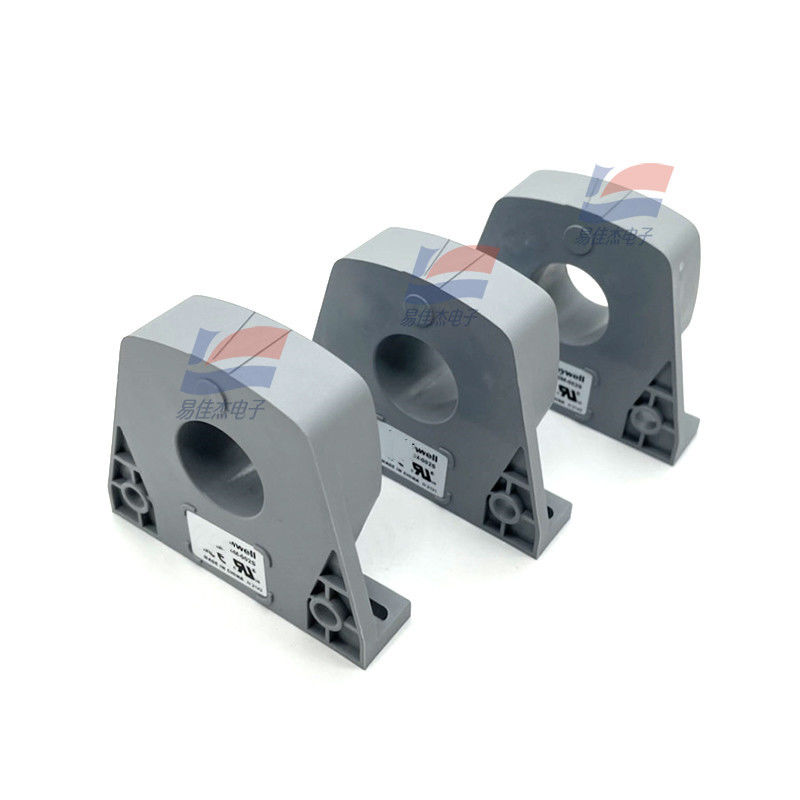

CSNS300M-002S Gesloten cirkelstroomsensor voor industriële automatisering

                    CSNS300M-002S Closed-loop Stroomsensor voor Industriële Automatisering en Vermogenselektronica

Productdetails:

CSNS300M-002S is een closed-loop stroomsensor, gebaseerd op het magnetische compensatieprincipe. Hij kan gelijkstroom (DC), wisselstroom (AC) en pulsstroom meten. De gedetailleerde specificaties zijn als volgt:

Toepassingen:

• Industriële Automatisering: Gebruikt in aandrijvingen, servosystemen en hoogspanningsfrequentieomvormers om de stroom in real-time te bewaken en te regelen, waardoor een stabiele werking van de apparatuur wordt gegarandeerd.
• Vermogenselektronica: Toegepast in voedingen, wattmeters en energieopslagsystemen voor nauwkeurige stroommeting, wat helpt bij het optimaliseren van de energieconversie-efficiëntie en het beschermen van circuits tegen overstroom.
• Nieuwe Energievelden: Geschikt voor windenergie, zonne-energiesystemen en nieuwe energievoertuigen om DC-, AC- of pulsstromen te detecteren, ter ondersteuning van de veilige en betrouwbare werking van hernieuwbare energieapparatuur en elektrische aandrijfsystemen.
• Elektrische Veiligheidsbescherming: Geïnstalleerd in overstroombeveiligingsapparaten en aardfoutdetectoren om abnormale stroomcondities snel te identificeren en beschermingsmechanismen te activeren.
• Robotica en Bewegingsbesturing: Zorgt voor nauwkeurige stroomfeedback voor robotarmen en precisiebewegingssystemen, waardoor een soepele en precieze besturing van mechanische bewegingen mogelijk wordt.

Kenmerken:

• Breed Meetbereik: Nominaal bij 300A.t rms, met een meetbereik van 0 tot ±600A.t, geschikt voor zowel lage als hoge stroomscenario's.
• Hoge Nauwkeurigheid: Nauwkeurigheid beter dan ±0,75% bij 25℃, wat betrouwbare stroomgegevens garandeert voor kritieke toepassingen.
• Snelle Respons: Responstijd binnen 500ns, waardoor real-time tracking van snelle stroomveranderingen (bijv. pulsstromen) mogelijk is.
• Uitstekende Lineariteit: Lineariteit beter dan ±0,20%, waardoor een precieze proportionele relatie tussen in- en uitgangsstromen wordt gehandhaafd.
• Sterke Elektrische Isolatie: 6KV rms isolatie tussen primaire en secundaire zijden, waardoor gebruikers en apparatuur worden beschermd tegen hoogspanningsrisico's.
• Brede Temperatuurstabiliteit: Werkt stabiel van -40℃ tot 85℃, geschikt voor ruwe industriële omgevingen.
• Lage Temperatuurdrift: Offsetstroomdrift binnen ±0,60mA over 0 - 70℃, waardoor meetfouten veroorzaakt door temperatuurschommelingen worden geminimaliseerd.
• Hoge dI/dT-capaciteit: Volgt stroomveranderingen bij >100A/μs, ideaal voor toepassingen die een snelle stroomrespons vereisen (bijv. motoraandrijvingen).
• Compact Ontwerp: Geïsoleerde kunststof behuizing met doorlopende primaire aansluiting en 4-pins secundaire connector, wat een eenvoudige installatie in krappe ruimtes vergemakkelijkt.
• Universele Voeding: Compatibel met ±12~18VDC, wat flexibiliteit biedt in verschillende voedingsconfiguraties.
