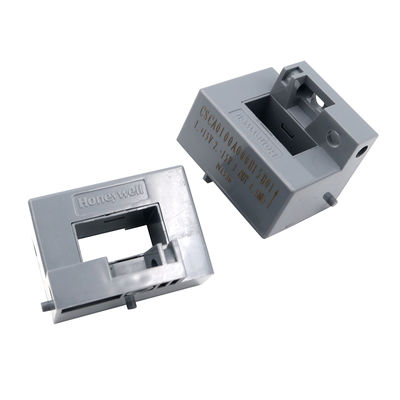

CSCA0100A000B15B01 Hall-effect gebaseerde open-loop stroomsensor voor UPS communicatievoedingen

CSCA0100A000B15B01 Hall-effect-gebaseerde open-loop stroomsensor voor UPS-communicatievoorraden

Productgegevens:

CSCA0100A000B15B01 is een op Hall-effect gebaseerde open-loop stroom sensor. De gedetailleerde specificaties zijn als volgt:

Basisparameters:

• Nominale stroom: 100 A RMS (bij 25°C).
• Meetbereik: ± 300 A.
• Metingsweerstand: bij 70°C (bij ±15V, ±25A.t max.): Min. 54 ohm, Max. 360 ohm.
• Analoog-uitgangsstroom: 25mA.
• Draaiverhouding: 1000.
• nauwkeurigheid (bij 25°C): max. ±0,5% (inclusief nulverschuivingseffect).
• Voedingsspanning: ±12~15V (±5%).

Parameters:

• Sensortype: Hall-effect, open lus.
• Outputtype: analoog.
• Uitgangsweerstand: > 10k ohm.
• Werktemperatuur: -10 °C tot 80 °C.
• Bergingstemperatuur: -25°C tot 85°C.

Performance kenmerken:

• Gebaseerd op het Hall-effectprincipe: maakt gebruik van Hall-effectapparaten, waarvan de uitgangsspanning lineair is gerelateerd aan de amplitude en fase van het toegepaste magnetisch veld, waardoor nauwkeurige metingen van wisselstroom mogelijk zijn,D.C., en pulsstromen.
• Laag stroomverbruik: Voldoet aan de vereisten voor energiebesparing met een laag stroomverbruik.
• Goede elektrische isolatie: zorgt voor een hoog niveau van elektrische isolatie tussen primaire en secundaire circuits voor een veilige en betrouwbare werking.
• Snelle reactiesnelheid: de reactietijd ligt meestal in het micro-secondenbereik, waardoor een snelle reactie op huidige veranderingen mogelijk is.

Toepassingsgebieden:

geschikt voor aandrijvingen met variabele snelheid, overstromingsbescherming, UPS- en communicatievoorraden, stroomfeedbackregelsystemen,

Robotica, en andere gebieden.

Verpakking en aansluiting:

• Gebruikt Molex-type connector voor eenvoudige installatie en aansluiting.
• Gewoonlijk via flenzen te monteren, met een zekere mechanische stabiliteit.
