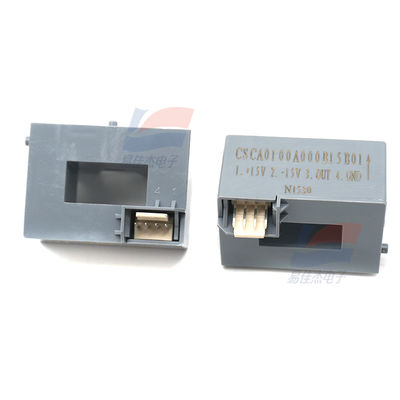

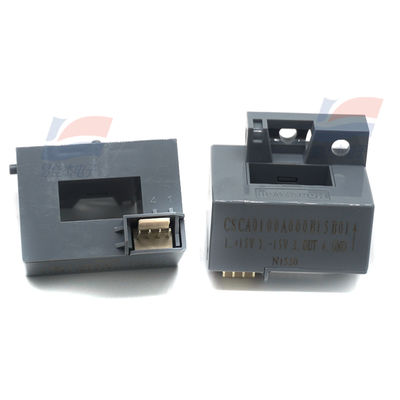

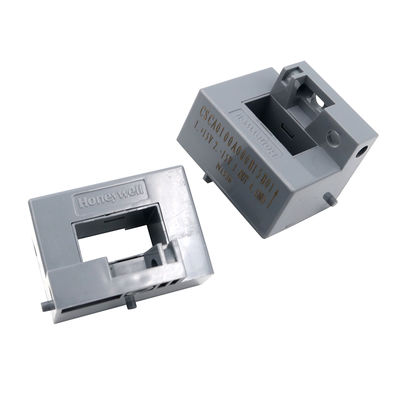

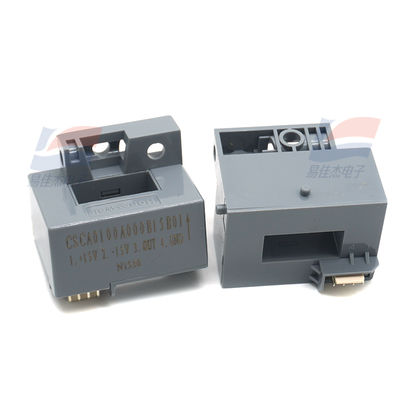

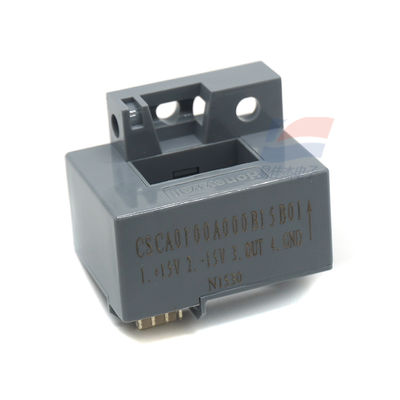

YJJ CSCA0100A000B15B01 Closed-loop stroomsensor wordt gebruikt in frequentieregelaars.

Productbeschrijving:

CSCA0100A000B15B01 Closed-loop stroomsensor wordt gebruikt in variabele frequentie snelheidsregelaars

Kenmerken:

De CSCA-A-serie inductieve analoge stroomsensoren zijn gebaseerd op de Hall-effecttechnologie. De uitgangsspanning die wordt gegenereerd door het Hall Effect Device (HED) is lineair gerelateerd aan de amplitude en fase van het aangelegde magnetische veld. De stroom die door de geleider loopt, genereert een roterend magnetisch veld rond de geleider. Dit magnetische veld wordt opgevangen door een magnetisch gevoelig materiaal en geconcentreerd in de opening van de kern, waar de HED zich bevindt. Daarom is de uitgang van de HED evenredig met de amplitude en fase van de primaire stroom. De uitgang van de HED wordt aangepast voor versterkings- en offsetkalibratie, zodat de sensoren uit de CSCA-A-serie de vooraf gedefinieerde relatie tussen de uitgangsgevoeligheid en de primaire stroom kunnen leveren.

Producttype: Industriële stroomsensor

Stroomsterkte: 100 A

Sensortype: Open Loop

Reactietijd: 3 us tot 7 us

Nauwkeurigheid: 2 %

Frequentiebereik: 0 Hz tot 50 kHz

Handelsmerk: Honeywell

Kernafmetingen: 20,5 mm X 10,5 mm

Hoogte: 29 mm

Lengte: 40 mm

Maximale bedrijfstemperatuur: + 80 C

Minimale bedrijfstemperatuur: - 10 C

Bedrijfsspanning: 15 V

Producttype: Industriële stroomsensoren

Serie: CSCA 25

Subcategorie: Sensoren

Type: Inductieve analoge stroomsensor

Breedte: 35 mm
