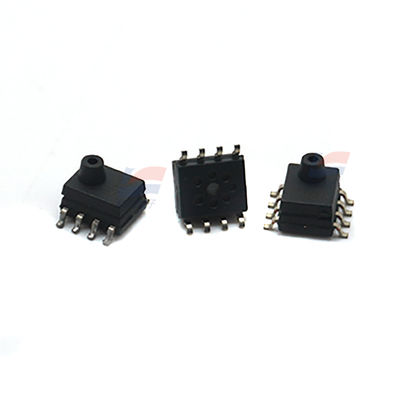

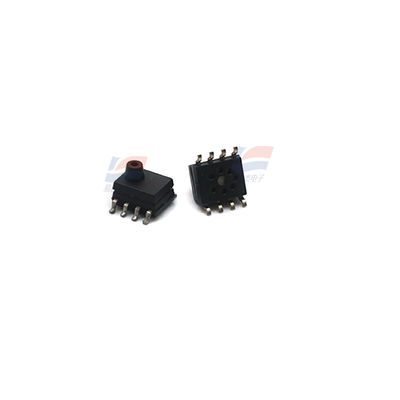

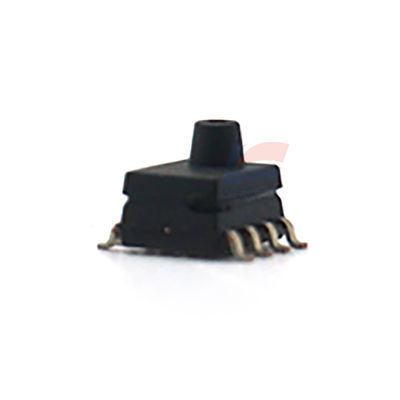

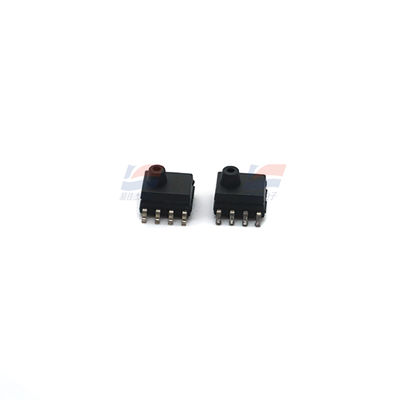

YJJ SM5420C-030A-P-T Inlaatdruksensor Wordt Gebruikt In Bandenspanningscontrolesysteem.

Productbeschrijving:

YJJ SM5420C-030A-P-T Inlaatluchtdruksensor wordt gebruikt in bandenspanningscontrolesystemen.

Kenmerken:

SM5420C is een miniatuur SO-8 verpakte absolute druksensor gelanceerd door Silicon Microstructures, Inc. (SMI), voornamelijk gericht op toepassingen in automotive bandenspanningscontrolesystemen (TPMS), motorbesturing en industriële instrumentatie [1] [3-4]. Dit product is gebaseerd op de SM5108 wafertechnologie en maakt gebruik van MEMS piezoresistieve technologie. Het ondersteunt drie full-scale specificaties: 15 psi, 30 psi en 100 psi, met hoge precisie en aanpasbaarheid aan zware omgevingen [2].

De sensor is verkrijgbaar in geporteerde of geventileerde configuraties, met een geoptimaliseerd interface-ontwerp om het risico op drukpulsimpact te minimaliseren. Het biedt standaard gel-beschermde en gel-vrije aangepaste versies om aan verschillende toepassingsvereisten te voldoen [2-3]. Het keramische substraat is geschikt voor massaproductie en is compatibel met PCB-integratie en O-ring installatie [1-2]. Het product werkt op 5V, met een standaard bedrijfstemperatuurbereik van 0-70°C, en sommige modellen strekken zich uit tot -40°C tot +125°C. Het uitgangssignaal is gebaseerd op het beste lineaire fit-algoritme bij 25°C [2]. Het heeft AEC-Q100 automotive certificering en RoHS-conformiteitsverificatie doorstaan, en wordt veel gebruikt in geautomatiseerde productielijnen en industriële omgevingen met hoge betrouwbaarheid.

De SM5420 kan worden geselecteerd met een geporteerde configuratie of een geventileerde configuratie, waardoor lucht door de poort kan passeren of de positieve positionering van de drukbron voor het detecteren van algemene omgevingsdruk of in combinatie met een O-ring afdichting. De poortrichting is gekozen om de kans op directe drukpulsimpact op het vooroppervlak van de drukwafel als gevolg van langdurige blootstelling aan zware omgevingen te minimaliseren. Het apparaat wordt standaard geleverd met gel. Voor grote bestellingen die maximale stabiliteit vereisen, zoals in luchtdrukstations en meteorologische stations, zijn gel-vrije versies beschikbaar.

Kenmerken: 15 psi, 30 psi en 100 psi; breed bedrijfstemperatuurbereik (-40 tot +125°C); geschikt voor geautomatiseerde assemblagelijnen; ultralage prijs; klein verpakkingsformaat (0,16 inch x 0,16 inch); constante stroom- of constante spanningsvoeding; grote mV-spanningsuitgang; geen temperatuurcompensatie of nulpuntkalibratie.

Specificaties:
