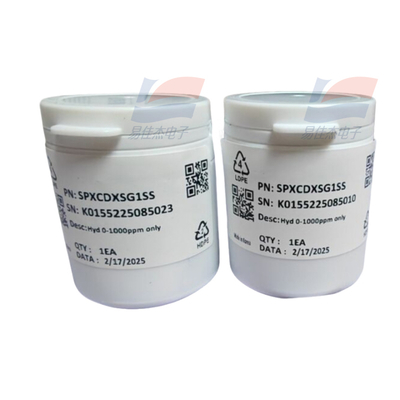

YJJ SPXCDXSG1SS XCD Gasdetector wordt gebruikt voor brandbare gasdetectie-instrumenten

Productbeschrijving:

YJJ SPXCDXSG1SS XCD Gasdetector wordt gebruikt voor instrumenten voor het detecteren van brandbaar gas

Kenmerken:

Sensepoint XCD gasalarm is een vast apparaat dat wordt geïnstalleerd in gebieden waar zich brandbare, explosieve of giftige gassen bevinden, en wordt gebruikt om de concentraties van brandbare gassen, giftige gassen en zuurstof in de lucht te detecteren. Het XCD (wat 'Exceed' betekent) gasalarm integreert alle voordelen van gasdetectietechnologie en is een bijgewerkte versie van de veelgebruikte vaste gasdetector. De kostenprestaties zijn veruit superieur aan alle bestaande vergelijkbare producten.

De kerncomponenten van de Sensepoint XCD, zoals de sensoren, maken gebruik van geavanceerde technologieën en de toepassing van niet-dispersieve infrarood (NDIR)-technologie, waardoor de detectie nauwkeuriger wordt en een betere stabiliteit op lange termijn wordt geboden. De XCD kan worden uitgerust met verschillende sensoren, waaronder katalytische verbranding, elektrochemische en NDIR, in dezelfde behuizing, waardoor een breder scala aan gassen en meer soorten kunnen worden gedetecteerd. Daarom is de XCD breed toepasbaar in algemene industriële gebieden zoals aardolie, chemische industrie, metallurgie en productie, en presteert hij ook goed in sommige zware omgevingen.

De Sensepoint XCD beschikt over een automatische statusindicatiefunctie. Het gebruik van de driekleurige achtergrondverlichting maakt het mogelijk om de werkstatus van een afstand duidelijk weer te geven:

• Wanneer er geen alarm is en het apparaat correct functioneert, is de achtergrondverlichting groen.

• Wanneer er een storing optreedt, is de achtergrondverlichting geel.

• Wanneer een alarm wordt geactiveerd, is de achtergrondverlichting rood.

Bereik: 0 - 200 ppm

Universeel detectieplatform

Belangrijkste kenmerken:

n Nauwkeurige en betrouwbare meting

De sensor maakt gebruik van een aantal zeer effectieve technologieën (zoals ReflexTM sensorveiligheidsdiagnose, CO2- en CH4-infraroodsensortechnologie), met een hoge nauwkeurigheid, goede stabiliteit en een lange levensduur.

n Duidelijke en intuïtieve weergave

Het maakt gebruik van een groot LCD-scherm, dat tegelijkertijd de gasconcentratie in digitale vorm en een staafdiagram weergeeft, samen met rijke statuspictogrammen en meerkleurige achtergrondverlichting.

De bediening is eenvoudig en snel.

Volledig functionele on-site niet-demontage niet-intrusieve bediening. Bediening via magnetische staven, handig voor on-site kalibratie van het instrument.

De behuizing is stevig en duurzaam.

Aluminiumlegering of roestvrijstalen behuizing, met sterke corrosiebestendigheid.

n Rijk aan functies en praktisch

Dezelfde externe structuur is van toepassing op meerdere sensoren. Het heeft lage aanschaf- en bedrijfskosten, een lange levensduur van de sensor, drie relaisuitgangen en twee inlaatingangen die kunnen worden uitgebreid voor lokale alarminstallatie. Het kan worden ingesteld met onderhoudsplannen en heeft een storingsdiagnosefunctie.

n Complete explosieveilige certificering

Geschikt voor verschillende industriële en mijnbouwomgevingen in Zone 1 en Zone 2 gevaarlijke gebieden. Het heeft certificeringen ontvangen van verschillende belangrijke instellingen: GB, CCCF, KTL, ATEX, UL, CSA, IEC.

n Meerdere signaaluitgangen

Draad 4-20mA industriële standaard stroomsignaal verbindingsmethode (Source of Sink optie beschikbaar), die kan worden aangesloten op verschillende gasalarmcontrollers, of PLC, DCS, SCADA en andere systemen.

2) Wanneer buiten het normale bereik, tijdens onderdrukking (die door de gebruiker kan worden ingesteld), en wanneer een storing optreedt, worden verschillende stroomsignalen op verschillende niveaus uitgevoerd, wat de gegevensverzameling en -verwerking van het systeem vergemakkelijkt.

3) Drie programmeerbare relais voor uitgang en Modbus RTU bus signaaluitgang zijn beschikbaar, geschikt voor verschillende toepassingsvereisten.

n Eenvoudig te installeren

De universele installatiebeugel is ontworpen en kan op afstand worden geïnstalleerd, waardoor de installatie van het instrument ter plaatse handig en snel is.

n Handig voor onderhoud

De sensoren en zenders hebben intern een modulair ontwerp. Alle componenten binnen elke module zijn verbonden via plug-and-connect methoden, waardoor het extreem eenvoudig is om de componenten ter plaatse te vervangen.

Technische specificaties

Sensepoint XCD Gasalarm

Sensorprincipe

Elektrochemie (giftig gas, zuurstof)

Katalytische verbranding (brandbaar gas)

Infraroodtechnologie (brandbaar gas, CO2)

Elektrische parameters

Voeding

16VDC - 32VDC (3-draads systeem)

Stroomverbruik

220mA

Simulatie-uitgang

Industriële standaard 4-20mA analoge uitgang

Source of Sink kan worden geselecteerd via een schakelaar

Over-range conditie: 22mA

Onderdrukkingsconditie: 2,0 mA of 4,0 mA (gebruiker kan instellen)

Uitgang bij storing: groter dan 0,0 mA en kleiner dan 4,0 mA

Bekabelingseisen

3-aderige afgeschermde draad (0,5 - 2,5 mm², equivalent aan 20 - 14 AWG)

Relaisuitgang

3 programmeerbare relais met uitgangen (contactcapaciteit: AC 250V/5A)

Digitale communicatie

RS485 Modbus RTU busuitgang

Weergavemodus

LCD, met driekleurige achtergrondverlichting (groen, geel, rood)

Meetparameters

Precisie

± 2% FSD

Lineariteit

± 5% volledig

Herhalingsfout

± 2% 6 maanden

Levensduur sensor

Meer dan 5 jaar

Reactietijd

T90

Meeteenheid

%LEL, %VOL, mg/m3, ppm

Mechanische parameters

Materiaal

Zender: Aluminium poedercoating of 316 roestvrij staal

Sensor: 316 roestvrij staal

Invoerpunt voor inkomende lijnen

M20 of ¾" NPT

Afmetingen van de vorm

201mm×164mm×99mm

Gewicht

~1,4 kilogram

Omgevingsvereisten

Werkdruk

90 kPa tot 110 kPa

Werktemperatuur

-40℃ tot 65℃

Omgevingsvochtigheid

Continu: 20% - 90% RV (niet-condenserend)

Onderbreking: 10% - 99% RV (niet-condenserend)

Explosieveilige certificering

GB Exd IIC T4

Internationaal IECEx Ex II 2G EExd IIC T4

ATEXEx II 2G EExd IIC T4

UL & CSA/cULClass I, Div1&2 Groepen A,B,C

UL & CSA/cULClass II, Div1&2 Groepen E,F,G

KTL (Korea)Exd IIC T4

Beschermingsniveau

IP66
