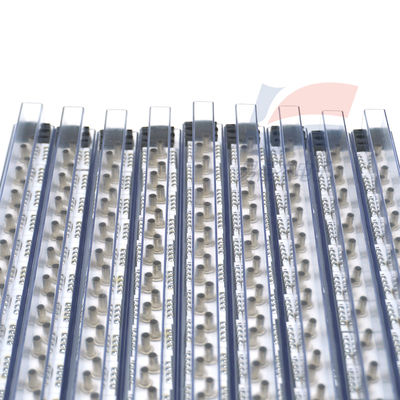

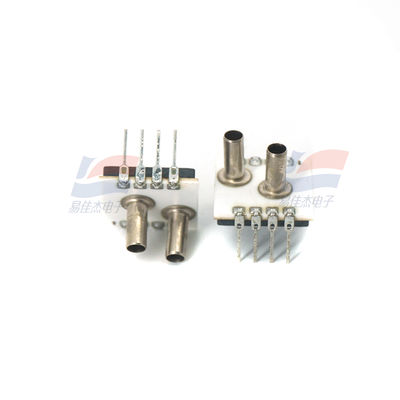

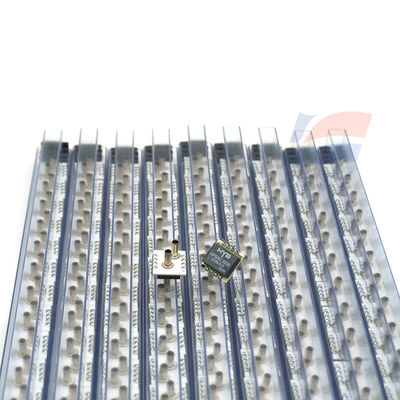

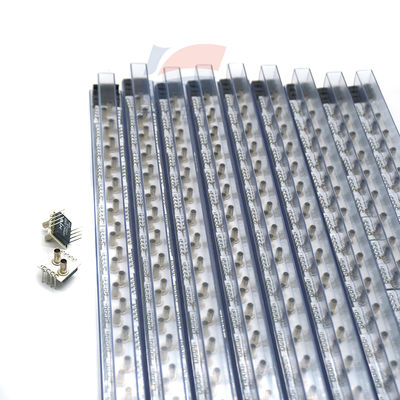

YJJ HPSAC3000 010M-D-S Dual-Tube 1Kpa Constant Current Pressure Sensor wordt gebruikt in HVAC-systemen

Productbeschrijving:

YJJ HPSAC3000 010M-D-S Dual-Tube 1Kpa Constant Current Druksensor wordt gebruikt in HVAC-systemen

Kenmerken:

Hoge prestaties en hoge precisie stellen deze sensor in staat om in veel toepassingen te worden gebruikt, en het compacte en handige ontwerp is zeer geschikt voor productiegebruikers.

De HPSAC 3000 druksensor is geïnstalleerd op een 1 mm dik keramisch substraat, met een of twee drukslangen. Gedrukt op het substraat zijn

Dikke filmweerstanden worden individueel met laser bewerkt om temperatuurcompensatie en nulpuntkalibratie te bieden. Een extra weerstand wordt getrimd op basis van individuele...

Het bereik van de sensor is ontworpen om handige sensorversterking en een externe differentiële versterker te bieden. Het compatibele drukmiddel voor deze sensorserie

Voor droge lucht of niet-corrosieve gassen en vloeistoffen.

Het HPSAC 3000-model is ontworpen voor constante stroom excitatie. Het drukbereik van de hele serie is van 1 kPa tot 700 kPa.

Kenmerken

Constante stroom excitatie

Gebruiksvriendelijke DIP-verpakking

Breed compensatiebereik (0 tot 70°C)

Nulkalibratie

Hoogwaardige OEM-toepassing

Reducer, meetgereedschap en relatieve configuratie

Drukbereik van 10 mBar tot 7 Bar (1 kPa - 700 kPa) Toepassing

Medische instrumentatie

Ademhalingsapparatuur

HVAC (Verwarming, Ventilatie en Airconditioning) Procesbesturing

Lekkagedetectie Pneumatische besturing

Hoogtemeter

Specificatiebeschrijving

1) Overdruk verwijst naar een grotere kracht die wordt uitgeoefend zonder het sensorelement te beschadigen.

2) De barstdruk is de grotere druk die wordt uitgeoefend zonder lekkage of schade aan het sensorelement te veroorzaken.

3) Het analoge uitgangssignaal is evenredig met de ingangsstroom.

4) De offsetspanning is de uitgangsspanning bij nul druk.

5) Het bereik is het algebraïsche verschil tussen het full-scale drukbereik en de offset.

6) De thermische fouten van het bereik en de offset geven de significante afwijking van het sensorsignaal (bereik en offset) gedurende het compensatieproces aan, vergeleken met de waarde bij 25°C.

Ter vergelijking, het temperatuurbereik is van 0 tot 70°C. Voor het drukbereik waarbij p ≤ 100 mbar, wordt deze parameter gedefinieerd als Zmax = 0,5 mV.

7) Herhaalbaarheid wordt gedefinieerd als de typische afwijking van het uitgangssignaal na 10 drukkringen.

8) Nonlineariteit wordt gedefinieerd als de BFSL (better fitting straight line) over het gehele drukbereik, gemeten aan de bovenzijde van de mal bij P1.

9) Compatibiliteit van het medium: Bij de drukaansluiting P1: Schoon, droog en niet-corrosief gas, geschikt voor silicium, Pyrex, RTV, goud,

Keramisch Al2O3, epoxyhars, tin.

10) Compatibiliteit met media: Bij de drukaansluiting P2: Niet-corrosieve gassen zijn aanwezig voor silicium, Pyrex, RTV, keramisch Al2O3, epoxyhars en tin.

Of vloeistof

Specificaties:
