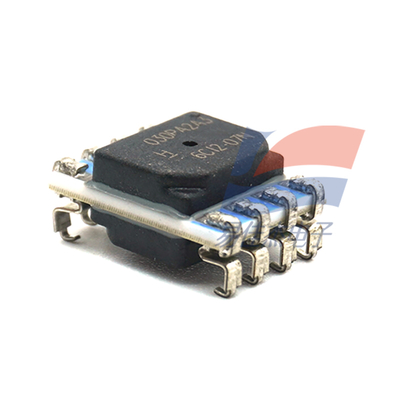

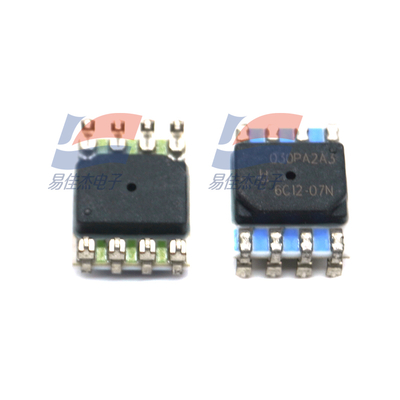

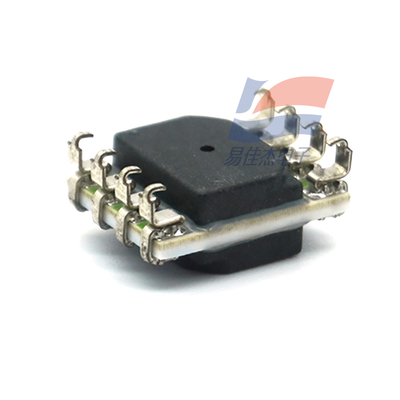

YJJ HSCMRRN001ND2A3 Microdruk HSC Hoge Precisie Siliconen Keramische Druksensor 1 In H2O Voor Medisch Gebruik

Productbeschrijving:

YJJ HSCMRRN001ND2A3 Microdruk HSC Hoge Precisie Siliconen Keramische Druksensor 1 in H2O voor Medisch Gebruik

Kenmerken:

De HSC (hoge precisie siliconen keramische) serie van TruStability microdrukproducten kenmerkt zich door hoge gevoeligheid en hoge overdruks- en barstdrukken - deze drie prestatiekenmerken worden zelden in hetzelfde product aangetroffen. Deze technologie kan de sensor beschermen zonder de mogelijkheid om extreem kleine drukveranderingen te meten te beïnvloeden, en kan ook de invloed van sommige omgevingsfactoren (zoals temperatuur, vochtigheid, enz.) overwinnen om duurzaamheid te behouden. Specificatieparameters

I. Productintroductie

De TruStability microdrukproducten uit de HSC (hoge precisie siliconen keramische) serie kenmerken zich door hoge gevoeligheid en hoge overdruks- en barstdrukken - deze drie prestatiekenmerken worden zelden in hetzelfde product aangetroffen. Deze technologie kan de sensor beschermen zonder de gevoeligheid voor extreem kleine drukveranderingen te beïnvloeden, en kan ook de invloed van sommige omgevingsfactoren (zoals temperatuur, vochtigheid, enz.) overwinnen om duurzaamheid te behouden.

Na langdurig of extreem temperatuurgebruik van de TruStability microdruk sensor, presteert deze nog steeds beter dan vergelijkbare sensorproducten in de industrie op het gebied van stabiliteit. Deze serie kan de systeemkalibratievereisten minimaliseren, de systeemprestaties optimaliseren en de service- of vervangingsvereisten gedurende de levensduur van de sensor verminderen, waardoor de normale werking van het systeem effectief wordt ondersteund. Voor druksensoren is het handhaven van hoge stabiliteit in het vereiste microdrukbereik erg moeilijk. Meestal zijn druksensoren gevoelig voor schade onder hoge drukcondities wanneer ze worden gebruikt in microdruktoepassingen. De TruStability microdruk sensor maakt gebruik van Honeywell's gepatenteerde technologie, die zelfs onder overdruksomstandigheden een toonaangevende stabiliteit in de industrie kan handhaven.

Deze nieuwe serie sensoren kan druk meten binnen het gespecificeerde volledige microdrukbereik (±2,5 mbar tot ±40 mbar [±1 inH2O tot ±30 inH2O]) en digitale of analoge output leveren, ter ondersteuning van vele industriële en medische toepassingen:

Industriële HVAC (verwarming, ventilatie en airconditioning) toepassingen: inclusief VAV (variabele luchtvolume) regelsystemen, kanaalstatische druk, detectie van verstopte HVAC-filters, HVAC-transmitters en binnenluchtkwaliteit. Medische toepassingen: inclusief beademingsapparaten, anesthesiemachines, spirometers, vernevelaars en ziekenhuisbinnenluchtdrukregeling.

Hone biedt de toonaangevende totale foutband (TEB) in de industrie, wat de meest uitgebreide, nauwkeurige en betekenisvolle meetindicator is. Het garandeert de nauwkeurigheid van de sensor binnen het temperatuurbereik van 0 °C tot 50 °C of -20 °C tot 85 °C, waarbij systeemfouten worden gecompenseerd. Daarom kunnen klanten de sensor snel en eenvoudig in toepassingen gebruiken, zonder de totale fout te hoeven berekenen door individuele fouten op te tellen. De totale foutband van de HSC-serie is ±1% FSS. De totale foutband stelt klanten niet alleen in staat om individuele sensortests en kalibratie overbodig te maken, de productietijd en het proces te verbeteren, de systeemnauwkeurigheid en kwaliteit te garanderen, de uptime van het systeem te optimaliseren, maar garandeert ook een uitstekende uitwisselbaarheid (qua nauwkeurigheid, waardoor de verschillen tussen apparaten worden geminimaliseerd).

Kenmerken van TruStability microdruk druksensoren:

Toonaangevende nauwkeurigheid in de industrie, tot ±0,25% FSS BFSL (full-scale best-fit straight line), waardoor de softwarevereisten voor het corrigeren van systeemfouten worden verminderd, de ontwerptijd van het systeem wordt geminimaliseerd, de systeemnauwkeurigheid en garantievereisten worden ondersteund en de uptime van het systeem wordt geoptimaliseerd.

Hoge barstdrukken, tot 415 inH2O (1034 mbar) of meer, waardoor de sensor hoge gevoeligheid kan behouden bij verschillende omgevingsveranderingen, extreem kleine drukveranderingen kan meten en het ontwerpproces voor klanten vereenvoudigt.

Hoog werkdrukbereik, tot 135 inH2O (336 mbar) of meer, waardoor ultra-lage druksensoren continu en effectief kunnen werken binnen het gekalibreerde drukbereik.

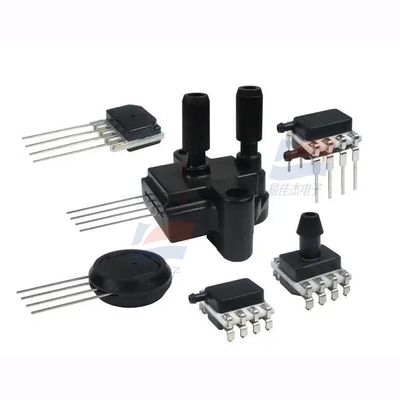

Modulair en flexibel ontwerp, met diverse behuizingstypes (ook met toonaangevende stabiliteit), drukpoorten en optionele componenten, wat het integratiewerk van apparatuurfabrikanten vereenvoudigt.

On-board signaalverwerking, waardoor printplaten geen signaalverwerkingscomponenten hoeven te monteren, wat kosten verlaagt en het productieproces voor klanten vereenvoudigt. De flexibiliteit van de installatierichting stelt klanten in staat de sensor op de optimale locatie binnen het systeem te positioneren, waardoor de invloed van positieafwijking wordt verminderd en de flexibiliteit in de toepassing wordt vergroot.

Trillingsongevoeligheid vermindert de gevoeligheid voor specifieke toepassingsvibraties tijdens drukveranderingen, waardoor de fout in drukmetingen wordt geminimaliseerd.

Geïntegreerde versterking, compensatie en kalibratie stellen de printplaten van gebruikers in staat te werken zonder extra signaalverwerkingscomponenten, waardoor de grootte van de printplaat wordt verkleind en kosten met betrekking tot componenten (zoals inkoop, voorraad, assemblage, enz.) worden bespaard.

Interne diagnostische functie verbetert de systeem betrouwbaarheid.

Extreem laag stroomverbruik van minder dan 10 mW (typische waarde) vermindert energieverbruik, verlengt de batterijduur en verbetert de energie-efficiëntie.

14-bit digitale output compatibel met I2C of SPI (minimaal 12-bit drukresolutie), verbetert de prestaties door conversievereisten te verminderen en direct te interageren met microprocessors of microcontrollers.

Het biedt ook analoge output.

Miniatuur behuizing 10 mm x 10 mm [0,39 in x 0,39 in], met een zeer kleine behuizingsgrootte in vergelijking met op printplaten gemonteerde druksensoren, neemt minder ruimte in op de printplaat en vergemakkelijkt de plaatsing op dichtbevolkte printplaten of kleine apparaten.

Aangepaste kalibratie beschikbaar: waardoor printplaten kunnen werken zonder extra signaalverwerkingscomponenten, de grootte van de printplaat wordt verkleind en kosten met betrekking tot componenten (zoals inkoop, voorraad, assemblage, enz.) worden bespaard.

Ratio analoge output; biedt ook 14-bit digitale output compatibel met I2C of SPI (minimaal 12-bit drukresolutie).

Voldoet aan RoHS-normen

Meerdere wereldwijde patenten beschermd

Deze serie sensoren breidt de productlijn voor lagedruk druksensoren uit in TruStability, uitgebracht in 2009 (60 mbar tot 10 bar [1 psi tot 150 psi]) en de productlijn voor niet-gecompenseerde/niet-versterkte druksensoren, uitgebracht in juli 2011 (60 mbar tot 10 bar [1 psi tot 150 psi]).

Potentiële toepassingsgebieden

Medisch:

● Ademhalingsapparatuur

● Bloedanalysator

● Dialyseapparatuur

● Zuurstofgenerator

● Beademingsapparaat

● Slaapapneu machine

● Anesthesiemachine

● Longfunctie meter

● Vernevelaar

● Ziekenhuisbinnenluchtdrukregeling

Industrieel:

● VAV (Variabele Luchtvolume) regelsysteem

● Statische druk luchtkanal

● Gasstroominstrument

● Gasstroommonitor

● Gaschromatograaf

● Pneumatische regelaar

● Barometer

● Stroomkalibratie-instrument

● Levenswetenschappen

● HVAC (Verwarming, Ventilatie en Airconditioning) filterverstoppingsdetector

● HVAC-transmitter

● Binnenluchtkwaliteit

Specificaties:
