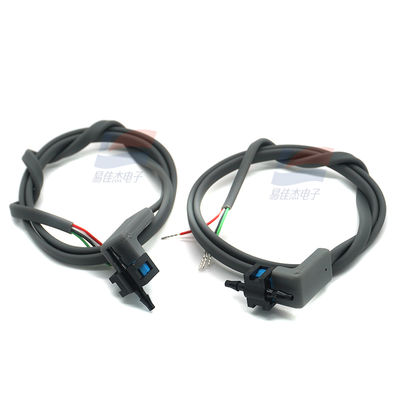

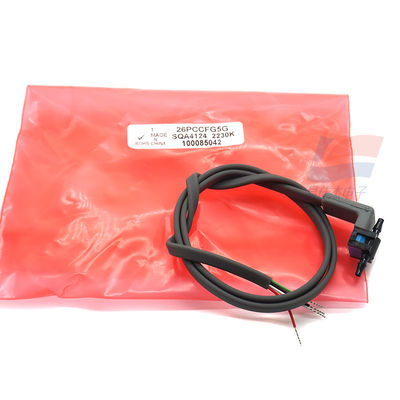

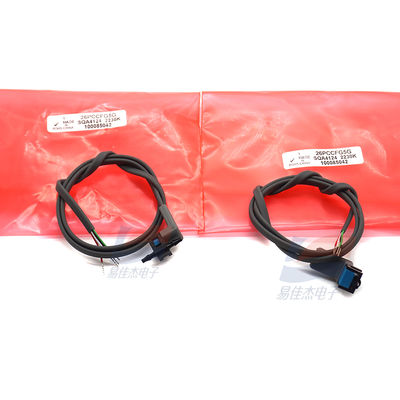

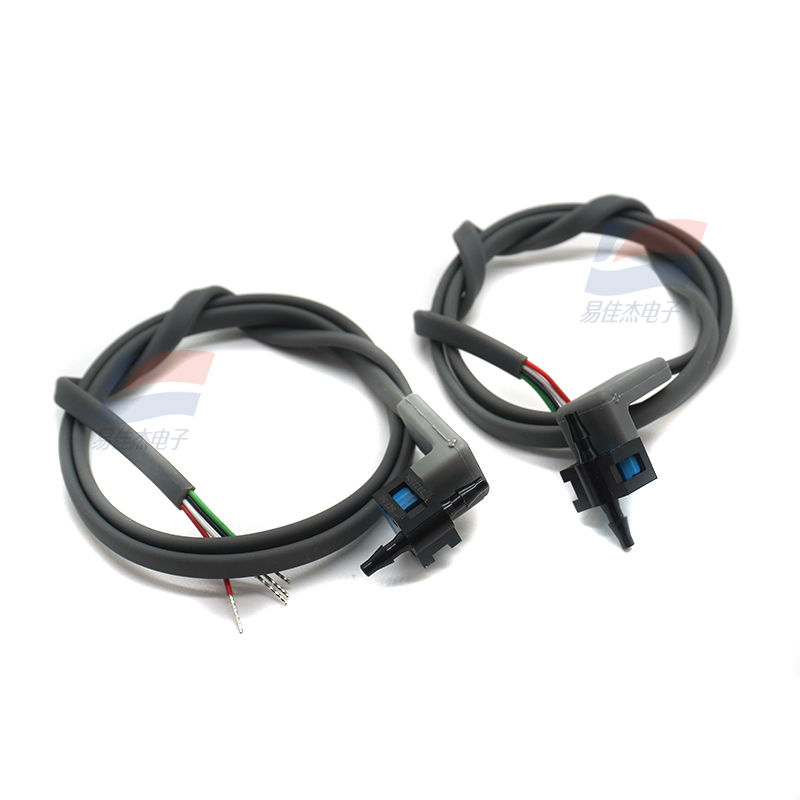

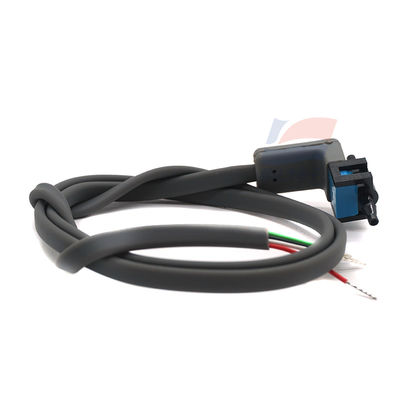

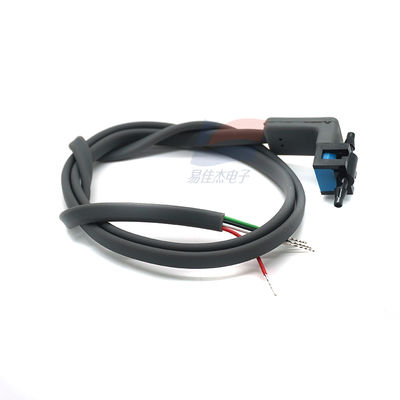

26PCCFG5G Board Mount Pressure Sensors DIP Package Through Hole

26PCCFG5G Drukaansluiting Druksensoren DIP-behuizing Doorsteek

Miniatuur sensoren voor lage druk met doorstroom
De 26PC-serie miniatuur sensoren voor lage druk met doorstroom maken gebruik van bewezen sensortechnologie met een gespecialiseerd
piezoresistief micromachined sensorelement om hoge prestaties, betrouwbaarheid en nauwkeurigheid te bieden.
Elke sensor bevat vier actieve piezoresistieve elementen in een Wheatstone-brugconfiguratie. Wanneer druk wordt uitgeoefend,
verandert de weerstand en levert een uitgangssignaal in mV dat evenredig is met de ingangsdruk.
Het ontwerp met een Wheatstone-brug met laag vermogen, gecompenseerd en niet-versterkt, biedt meetbereiken van 1 psi tot 100 psi
in een verscheidenheid aan drukaansluittypes en aansluitconfiguraties. De mV-uitgang is beschikbaar in zowel negatieve als positieve
spanning.
Sensing om 3D CAD-tekeningen te downloaden in IGES- en STEP-formaat, en 2D-tekeningen in PDF
formaat.
Deze sensoren zijn bedoeld voor gebruik met media die compatibel zijn met de kunststoffen en media-afdichtingen die zijn gespecificeerd in de nomenclatuur
en bestelgids (zie figuur 2). (2D-tekeningen bieden ook informatie over het materiaal van de kunststof behuizing en de aansluiting.) Ze zijn ontworpen
en vervaardigd volgens ISO 9001-normen.

Specificatie:
